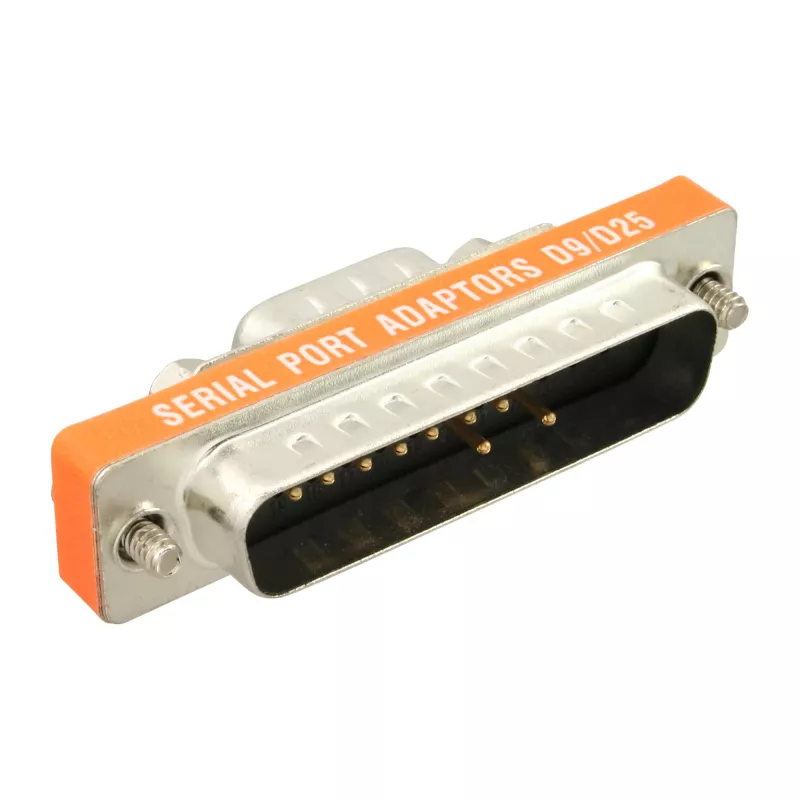

InLine AT Adapter 9-pin Sub-D męski / 25-pin Sub-D męski krótki, InLine, 31219L

Krótki adapter 25-pin Sub-D męski na 9-pin Sub-D męski ze stałym układem wyprowadzeń (9→25): 1→8, 2→3, 3→2, 4→20, 5→7, 6→6, 7→4, 8→5, 9→22; masy połączone GND→GND. Kompaktowy adapter InLine AT (model 31219L) zapewnia oszczędne miejsce rozwiązanie do łączenia urządzeń z interfejsami 9-pinowymi i 25-pinowymi D-sub. Posiada srebrne wykończenie i trwałą konstrukcję odpowiednią do różnych środowisk.

Zalety

Adapter oferuje zwartą formę, która redukuje plątaninę kabli i upraszcza połączenia między urządzeniami o różnych wyprowadzeniach Sub-D. Stałe mapowanie pinów jest jasno określone, aby zapewnić przewidywalny routing sygnałów. Trwała konstrukcja i standardowa konfiguracja wtyków męskich 9-pin i 25-pin Sub-D sprawiają, że adapter jest kompatybilny z wieloma urządzeniami starszego typu i przemysłowymi.

Odpowiedni do

• Łączenia portu szeregowego 9-pin D-sub ze złączem 25-pin D-sub, gdy wymagane jest określone mapowanie pinów
• Starszych komputerów i sprzętu przemysłowego z męskimi interfejsami Sub-D
• Kompaktowych instalacji, gdzie preferowany jest krótki adapter

Kluczowe specyfikacje

• Złącze A: 9-pin Sub-D męski
• Złącze B: 25-pin Sub-D męski (typ krótki)
• Układ wyprowadzeń (9→25): 1→8, 2→3, 3→2, 4→20, 5→7, 6→6, 7→4, 8→5, 9→22; GND→GND
• Kolor produktu: Srebrny
• Producent: InLine, MPN 31219L, EAN 4043718074372

Sposób użycia

Wyrównaj złącze męskie 9-pin z odpowiednim portem żeńskim 9-pin oraz złącze męskie 25-pin z odpowiednim portem żeńskim 25-pin, upewniając się, że obudowy D-sub są prawidłowo zorientowane. Wciśnij złącza prosto, aż zostaną osadzone; jeśli są, zabezpiecz śruby mocujące na współpracujących portach. Po połączeniu sprawdź działanie i skonsultuj dokumentację urządzenia, aby potwierdzić, że sygnały odpowiadają mapowaniu pinów adaptera.

Zalecenia

Używaj tego adaptera tylko wtedy, gdy konkretne mapowanie pinów 9→25 odpowiada wymaganemu routingowi sygnałów. Unikaj używania adaptera w mokrych lub nadmiernie zapylonych środowiskach bez odpowiedniej ochrony; dokręć śruby złącza, aby utrzymać niezawodny kontakt, i okresowo sprawdzaj pod kątem zużycia lub wygiętych pinów.
