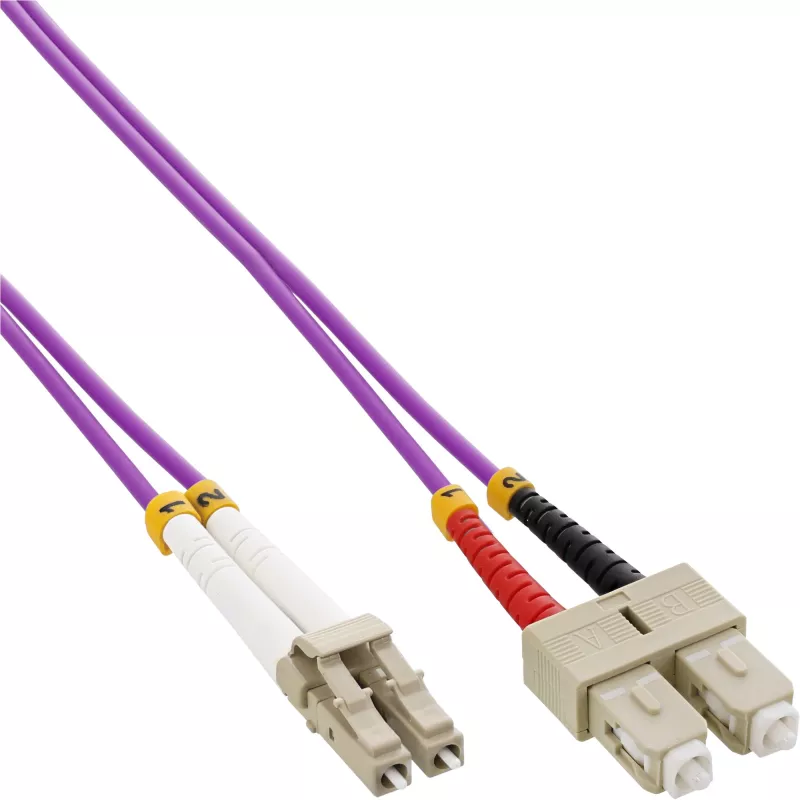

InLine Dupleksowy kabel światłowodowy LC/SC 50/125µm OM4 7.5m

Dupleksowy kabel światłowodowy InLine LC/SC 50/125µm OM4 7.5m to wielomodowy dupleksowy kabel krosowy zaprojektowany do sieci o dużej gęstości i środowisk centrów danych. Łączy złącze LC na jednym końcu ze złączem SC na drugim i wykorzystuje wielomodowy światłowód OM4 50/125µm, aby zapewnić lepszą przepustowość i niskie tłumienie wtrąceniowe na średnich dystansach. Długość 7,5 metra zapewnia elastyczne prowadzenie między przełącznikami, panelami krosowymi i transceiverami, utrzymując transmisję dupleksową dla jednoczesnych kanałów nadawania i odbioru.

Zalety

Ten dupleksowy kabel światłowodowy oferuje wydajność OM4 dla wyższej przepustowości modalnej w porównaniu z niższymi klasami OM, umożliwiając większą przepustowość na łączach wielomodowych. Kombinacja złączy LC na SC zapewnia kompatybilność z różnymi urządzeniami sieciowymi i umożliwia łączenie urządzeń z różnymi typami portów bez dodatkowych adapterów. Geometria rdzenia/płaszcza 50/125µm jest standardowa dla instalacji wielomodowych i zapewnia przewidywalne właściwości optyczne, podczas gdy konstrukcja dupleksowa wspiera komunikację pełnodupleksową i łatwą identyfikację kanałów.

Zastosowanie

• Połączenia między szafami i przełącznikami w centrach danych
• Połączenia paneli krosowych z transceiverami
• Szybkie sieci wielomodowe (10 Gb/s i więcej na odpowiednich dystansach)
• Łącza uplink serwer-przełącznik i krótkozasięgowe łącza szkieletowe

Kluczowe specyfikacje

• Typ włókna: Wielomodowy OM4
• Średnica rdzenia/płaszcza: 50/125 µm
• Złącze A: Dupleksowe LC
• Złącze B: Dupleksowe SC
• Długość: 7,5 m
• Tryb: Dupleksowy, z możliwością pełnego dupleksu
• Płaszcz kabla: Opcje zewnętrzne/wewnętrzne różnią się w zależności od SKU; elastyczny płaszcz PVC odpowiedni do okablowania (przed instalacją potwierdź materiał płaszcza)

Sposób użycia

Poprowadź dupleksowy kabel InLine LC/SC między urządzeniem wyposażonym w złącze LC a urządzeniem wyposażonym w złącze SC, upewniając się, że złącza są czyste i wolne od kurzu przed włożeniem. Dopasuj obudowy złączy z kluczem do portów urządzenia i wciśnij, aż zatrzask zaskoczy bezpiecznie. Dla pracy dupleksowej zachowaj prawidłową orientację nadawanie-odbiór: dopasuj port nadawczy jednego urządzenia do portu odbiorczego drugiego. Unikaj ostrych zagięć i zabezpiecz kabel odpowiednim systemem organizacji kabli, aby zapobiec nadmiernemu naprężeniu złączy i rdzeni światłowodowych.

Zalecenia

Sprawdzaj powierzchnie czołowe złączy za pomocą narzędzia do inspekcji włókien i w razie potrzeby czyść zatwierdzonymi środkami do czyszczenia światłowodów. Utrzymuj promienie zgięcia powyżej minimów określonych przez producenta, aby zapobiec wzrostowi tłumienia; unikaj wielokrotnego zginania w miejscach połączeń. Stosuj odpowiednie etykietowanie na obu końcach, aby ułatwić konserwację w środowiskach paneli krosowych, i weź pod uwagę warunki środowiskowe (temperatura, wilgotność) przy wyborze trasy instalacji i metod mocowania.
