InLine Duplex Installation kabel S/FTP PiMF Cat.7a AWG23 1200MHz, LSOH, 100m

Kabel instalacyjny InLine Duplex S/FTP PiMF Cat.7a AWG23 1200MHz jest dostarczany w pudełku bębnowym, które umożliwia łatwe rozwijanie i precyzyjne cięcie na żądaną długość. Kabel jest typu duplex instalacyjnego o konstrukcji S/FTP (ekranowana folia wokół każdej pary plus ogólny oplot), zaprojektowany do transmisji danych o wysokiej przepustowości do 1200 MHz. Posiada pełne miedziane przewodniki, pomarańczową powłokę LSOH oraz nadruk metrowy ułatwiający instalację i identyfikację.

Zalety

Opakowanie w postaci pudełka bębnowego umożliwia szybszą obsługę na miejscu bez potrzeby stosowania dodatkowego sprzętu do odwijania i obniża koszty przy małych zamówieniach. Opakowanie jest lekkie, łatwe do przenoszenia, układania w stosy w pojazdach roboczych i nadaje się do wysyłki paczkowej. Ochrona kartonowa pomaga zapobiegać zanieczyszczeniom i uszkodzeniom mechanicznym kabla podczas transportu i przechowywania.

Zastosowanie

• Strukturalne okablowanie w budynkach komercyjnych i mieszkalnych
• Szybki Ethernet do 10 Gb/s
• Instalacje wymagające materiałów trudnopalnych, bezhalogenowych (LSOH)
• Sytuacje, w których potrzebne jest kompaktowe, łatwe w obsłudze opakowanie

Kluczowe specyfikacje

• Standard: Kabel instalacyjny duplex Cat.7a do 1200 MHz

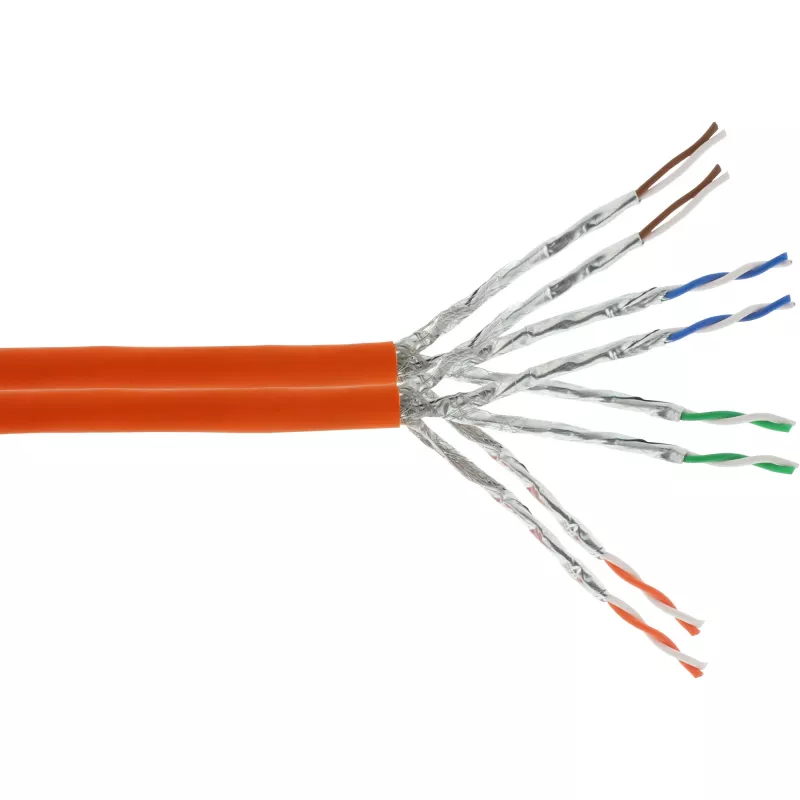

• Konstrukcja: (2x) 4x2xAWG23/1 S-FTP PiMF (pary w folii metalowej, ogólny oplot)
• Przewodniki: pełna miedź
• Impedancja: 100 Ω
• Rezystancja DC: maks. 87 Ω/km
• Powłoka: bezhalogenowa (LSOH), pomarańczowa
• Średnica kabla: ok. 2 x 8,2 mm
• Zakres temperatury: instalacja od 0 do 50 °C, eksploatacja od -20 do 60 °C
• Reakcja na ogień: Eca (EN 50575:2014 / A1:2016)
• Nadruk metrowy na kablu dla orientacji co do długości

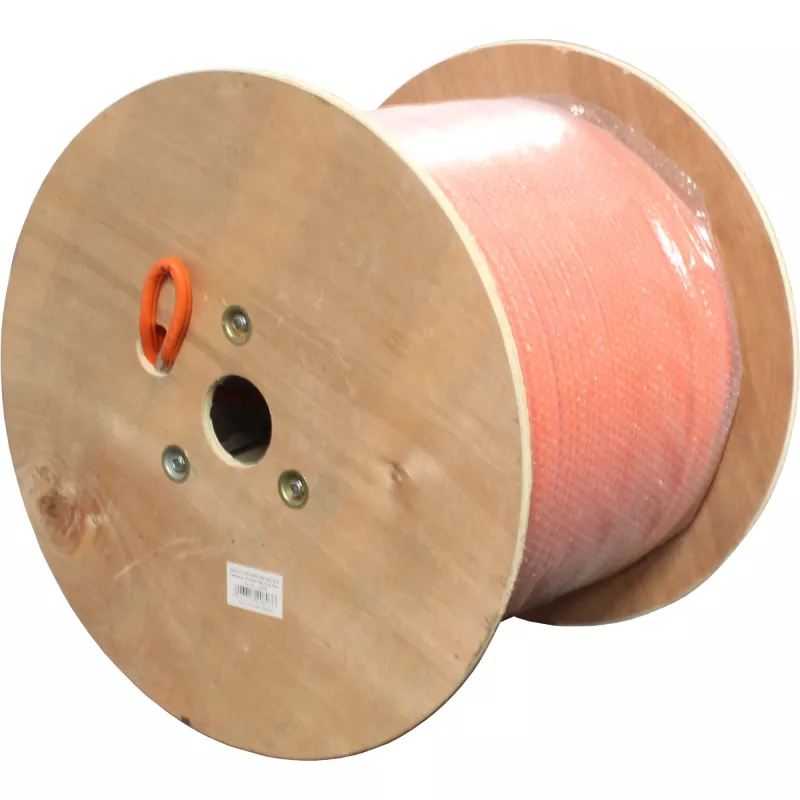

• Dostępne długości w opakowaniu: pudełko bębnowe na 50 m i 100 m; 300 m i 500 m dostarczane na pojedynczej szpuli

Sposób użycia

Umieść pudełko bębnowe w pobliżu trasy instalacji i wyciągaj kabel bezpośrednio z plastikowej rolki, przycinając na wymaganą długość, korzystając z nadruku metrowego jako wskazówki. Upewnij się, że kabel jest rozwijany bez ostrych zagięć lub załamań i przestrzegaj standardowych praktyk instalacyjnych dla kabli S/FTP, w tym prawidłowego uziemienia ogólnego oplotu i ostrożnego obchodzenia się z ekranowaniem par. Zakończaj złączami i panelami krosowymi przystosowanymi do Cat.7a lub zgodnego ekranowania, aby utrzymać wydajność do 10 Gb/s.

Zalecenia

Nie przekraczaj określonego promienia gięcia podczas instalacji, unikaj zgniatania lub narażenia na oleje i rozpuszczalniki i przechowuj pudełko bębnowe w suchym środowisku. W przypadku długich łączy stałych i najwyższej wydajności stosuj odpowiednie certyfikowane złącza i akcesoria zgodne ze specyfikacjami Cat.7a S/FTP.
