InLine dwużyłowy kabel instalacyjny S/FTP PiMF Kat.7a AWG23 1200MHz, LSOH, 50m

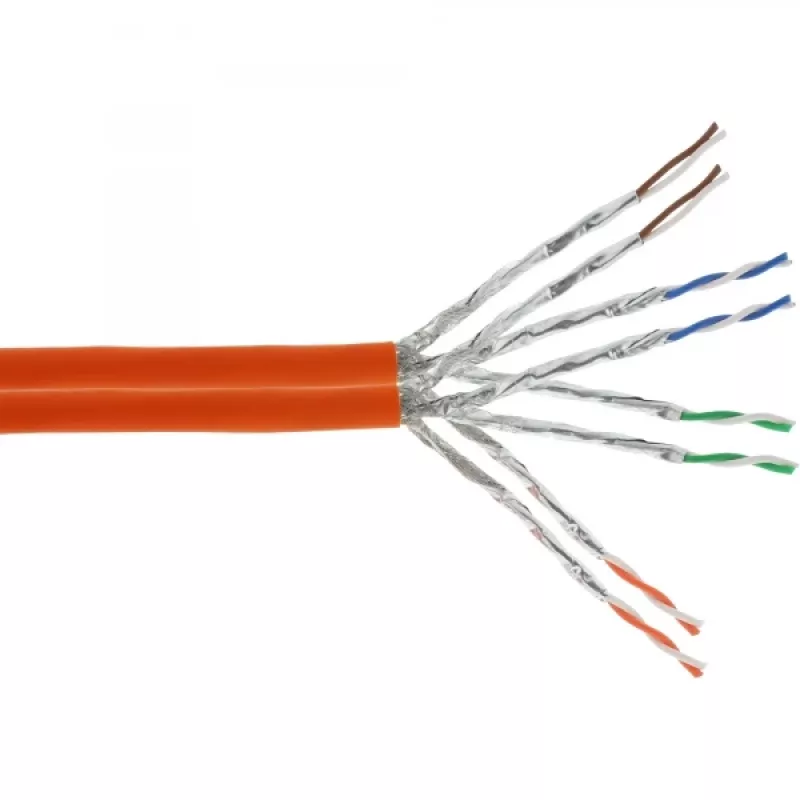

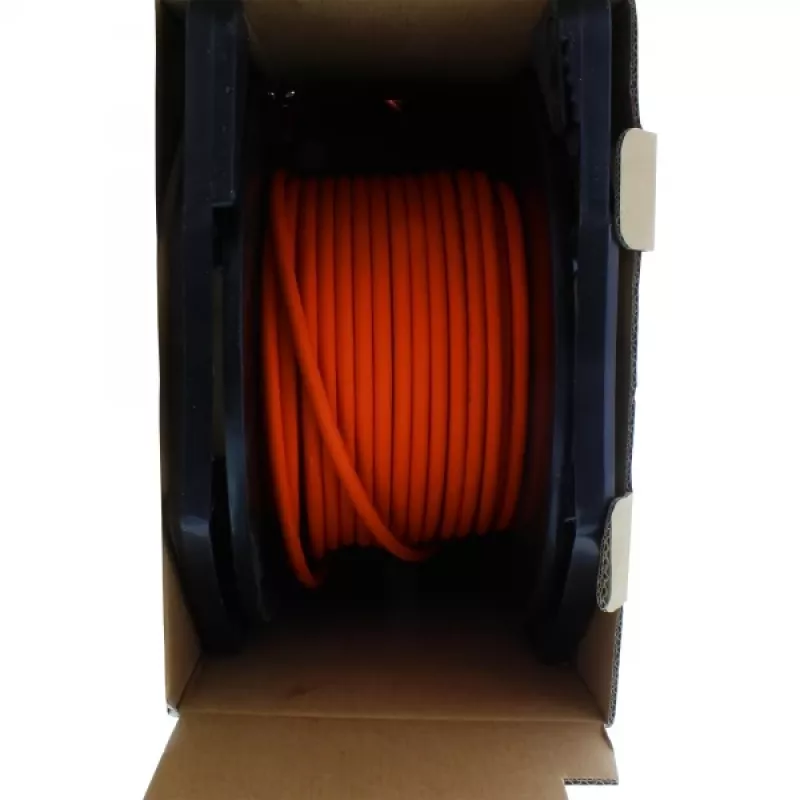

InLine dwużyłowy kabel instalacyjny S/FTP PiMF Kat.7a AWG23 (50 m) jest dostarczany w bębnie kartonowym, w którym kabel znajduje się na plastikowej rolce umieszczonej wewnątrz tekturowego opakowania, co umożliwia kontrolowane rozwijanie i łatwy dostęp do potrzebnej długości. Kabel jest przeznaczony do użytku instalacyjnego, obsługuje częstotliwości do 1200 MHz i zapewnia pełną miedź w żyłach z ekranowaniem S/FTP (pary w folii metalowej plus oplot ogólny). Zewnętrzna powłoka jest bezhalogenowa (LSOH), a osłona ma kolor pomarańczowy ułatwiający identyfikację.

Zalety

Bęben kartonowy zmniejsza koszty obsługi na miejscu, umożliwiając rozwijanie bez dodatkowych narzędzi, oferuje lekkie i możliwe do układania w stosy opakowanie odpowiednie do transportu w pojazdach budowlanych i dostaw kurierskich oraz chroni kabel przed zabrudzeniem i uszkodzeniem dzięki tekturowemu opakowaniu. Koszty obsługi małych ilości i logistyki są obniżone, a nadruk metryczny na kablu ułatwia pomiary i instalację.

Zastosowanie

• Strukturalne instalacje budowlane i terenowe wymagające wydajności Kat.7a
• Łącza Ethernet 10 Gbps i połączenia sieciowe o dużej przepustowości do 1200 MHz
• Instalacje wewnętrzne, w których kable oznaczone kolorami ułatwiają identyfikację

Kluczowe specyfikacje

• Typ: dwużyłowy kabel instalacyjny, S/FTP PiMF
• Kategoria: Kat.7a do 1200 MHz
• Żyła: pełna miedź, (2x) 4x2x AWG23/1
• Ekranowanie: pary w folii metalowej, oplot ogólny
• Impedancja: 100 omów
• Rezystancja DC: maks. 87 omów/km
• Powłoka: bezhalogenowa (LSOH), pomarańczowa
• Średnica kabla: ok. 2 x 8,2 mm
• Temperatura: instalacja 0 do 50 °C, praca -20 do 60 °C
• Reakcja na ogień: Eca (EN 50575:2014 / A1:2016)
• Długość: 50 m (bęben kartonowy dostępny dla wiązek 50 m i 100 m)

Sposób użycia

Umieść bęben kartonowy tak, aby kabel mógł być płynnie rozwijany z plastikowej rolki. Wyciągnij kabel do potrzebnej długości, w razie potrzeby przytnij w miejscu oznaczenia metrycznego i wykonaj terminacje lub montaż złączy zgodnie ze standardowymi praktykami instalacyjnymi Kat.7a. Podczas instalacji przestrzegaj standardowego promienia gięcia i wytycznych dotyczących separacji od kabli zasilających, aby zachować ekranowanie i jakość sygnału.

Zalecenia

Aby uzyskać optymalną wydajność, utrzymuj kabel w określonych zakresach temperatur instalacji i pracy, unikaj ostrych zagięć lub sił ściskających na osłonie i używaj bębna kartonowego do kontrolowanego rozwijania, aby zapobiec załamaniom i zanieczyszczeniom. Opcja bębna kartonowego jest dostępna dla wiązek 50 m i 100 m; długości 300 m i 500 m są dostarczane na pojedynczym bębnie.
