InLine Installation cab. Cat.7a PiMF 4x2x0.58 AWG23, 1200MHz, LSZH, 500m

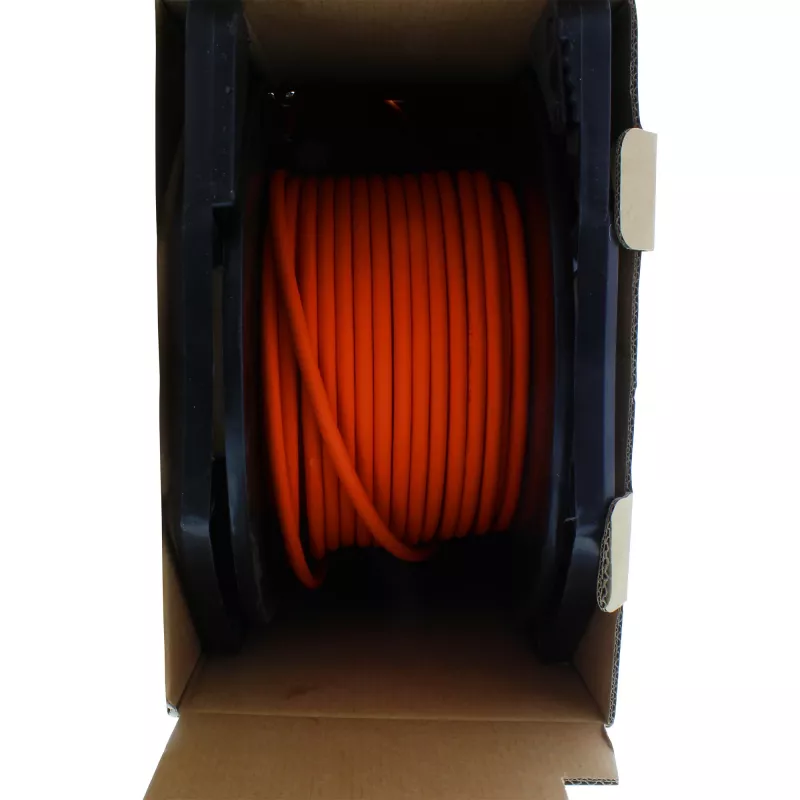

Kabel instalacyjny InLine Installation cab. Cat.7a PiMF 4x2x0.58 AWG23 1200MHz LSZH 500m to kabel instalacyjny kategorii 7a dostarczany na bębnie kartonowym dla wygodnego odmierzania i łatwego transportu na miejscu. Kabel jest wykonany jako S-FTP (pary w folii metalowej plus ogólny oplot) z żyłami miedzianymi, pomarańczową powłoką bezhalogenową (LSZH) i nadrukiem metrażu na powłoce. Obsługuje transmisję do 1200 MHz i jest przeznaczony do okablowania strukturalnego i wysokowydajnych instalacji sieciowych. Opakowanie w postaci bębna kartonowego wykorzystuje plastikową rolkę umieszczoną w kartonie, co ułatwia rozwijanie i chroni podczas transportu i przechowywania.

Zalety

Dostawa na bębnie kartonowym skraca czas przygotowania na miejscu i eliminuje potrzebę stosowania dodatkowych stojaków, a lekkie, układalne opakowanie jest łatwe do przenoszenia i pakowania w pojazdach budowlanych. Ochrona kartonowa pomaga zapobiegać zanieczyszczeniu i uszkodzeniom mechanicznym kabla oraz obniża średnie koszty przy mniejszych ilościach. Powłoka LSZH i pełne żyły miedziane zapewniają niezawodne parametry elektryczne i niższą emisję dymu podczas pożaru.

Zastosowanie

• Strukturalne sieci Ethernet do 10 Gbps
• Wysokowydajne centra danych i serwerownie
• Instalacje kablowe w budynkach komercyjnych i przemysłowych
• Zastosowania wymagające kabli bezhalogenowych niskodymnych (LSZH)

Kluczowe dane techniczne

• Typ kabla: kabel instalacyjny Cat.7a
• Konstrukcja: 4x2xAWG23/1 S-FTP (pary w folii metalowej) z ogólnym oplotem ekranującym
• Przewodnik: miedź, AWG23 (Ø ok. 0,58 mm)
• Zakres częstotliwości: do 1200 MHz
• Szybkość transmisji: odpowiedni do 10 Gbps
• Impedancja: 100 Ω
• Rezystancja DC: maks. 87 Ω/km
• Powłoka zewnętrzna: LSZH, pomarańczowa
• Średnica kabla: ok. 8,2 mm
• Temperatura instalacji: 0 °C do 50 °C; Temperatura pracy: -20 °C do 60 °C
• Reakcja na ogień: Eca zgodnie z EN 50575:2014/A1:2016
• Długość / opakowanie: 500 m na bębnie kablowym (bęben kartonowy dostępny tylko dla 50 m, 100 m, 300 m)

Sposób użycia

Rozpakuj bęben kartonowy lub bęben kablowy i ustaw go tak, aby kabel mógł swobodnie rozwijać się z plastikowej rolki. Wyciągnij wymaganą długość i odetnij kabel zgodnie ze standardowymi praktykami instalacyjnymi. Zakończ kabel odpowiednimi złączami kompatybilnymi z Cat.7a i postępuj zgodnie z procedurami uziemienia ekranu, aby zachować wydajność S-FTP. Kieruj się nadrukowanymi oznaczeniami metrażu w celu precyzyjnego pomiaru podczas instalacji i unikaj ostrych zagięć oraz zgniatania, aby chronić integralność ekranu i przewodników.

Zalecenia

Instaluj w zalecanym zakresie temperatur i unikaj długotrwałej ekspozycji na bezpośrednie światło słoneczne lub działanie agresywnych chemikaliów. Dla odcinków dłuższych niż standardowe okablowanie poziome należy zweryfikować wydajność łącza i uziemienie ogólnego oplotu ekranującego. Wybierz opakowanie w bębnie kartonowym dla mniejszych ilości (50 m, 100 m, 300 m), aby ułatwić obsługę; długość 500 m jest dostarczana na bębnie kablowym.
