InLine kabel instalacyjny Kat.7a PiMF 4x2x0.58 AWG23, 1200MHz, LSZH, 50m

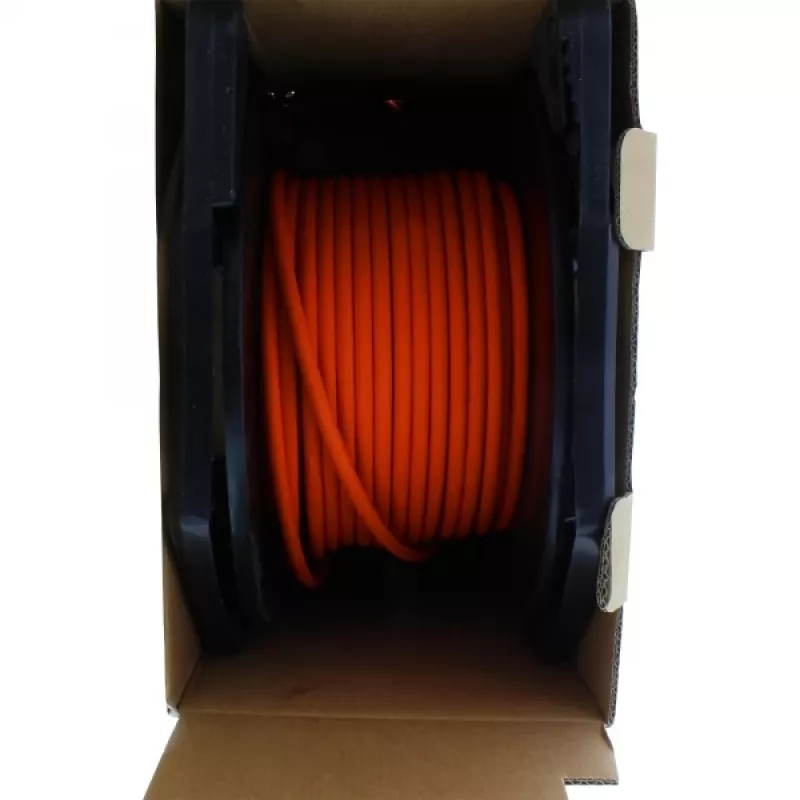

Kabel instalacyjny InLine Kat.7a PiMF 4x2x0.58 (AWG23) w powłoce LSZH jest dostarczany na tekturowym bębnie w pudełku, co ułatwia rozwijanie i odmierzanie na miejscu. Pomarańczowy kabel S-FTP obsługuje transmisję do 1200 MHz, wykorzystuje pełne przewodniki miedziane oraz konstrukcję para w folii metalowej (PiMF) z ogólnym oplotem ekranującym. Nadruk metrażu wzdłuż powłoki oraz bezhalogenowa powłoka zewnętrzna sprawiają, że nadaje się do instalacji wewnątrz budynków, gdzie wymagane jest niskie zadymienie i zerowa emisja halogenów.

Zalety

Opakowanie w formie bębna kartonowego umożliwia łatwą obsługę i rozwijanie bez dodatkowych narzędzi, obniża koszty transportu i manipulacji przy małych ilościach oraz chroni kabel przed zabrudzeniem i uszkodzeniem podczas przechowywania i instalacji. Lekki, układany w stosy karton jest łatwy do przenoszenia i może być wysyłany przesyłką kurierską. Konstrukcja kabla z pełnymi przewodnikami miedzianymi, ekranowaniem S-FTP i powłoką LSZH zapewnia niezawodną jakość sygnału i bezpieczeństwo w zamkniętych pomieszczeniach.

Zastosowanie

• Okablowanie strukturalne w biurach i budynkach komercyjnych
• Szkielet sieci o dużej przepustowości i okablowanie poziome do 10 Gbit/s
• Instalacje wewnętrzne, gdzie wymagane są materiały niskodymne i bezhalogenowe
• Projekty wymagające łatwego obchodzenia się na miejscu i precyzyjnego dozowania długości

Specyfikacje Techniczne

• Typ kabla: kabel instalacyjny Kat.7a, S-FTP, PiMF
• Przewodnik: pełna miedź, 4x2xAWG23/0,58 mm
• Pasmo przenoszenia: do 1200 MHz; odpowiedni do 10 Gbit/s
• Impedancja: 100 Ohm; Rezystancja DC: maks. 87 Ohm/km
• Powłoka: LSZH (bezhalogenowa), kolor: pomarańczowy
• Struktura: pary w folii metalowej z ogólnym oplotem ekranującym
• Średnica kabla: ok. 8,2 mm
• Zakres temperatury: instalacja od 0 do 50 °C; eksploatacja od -20 do 60 °C
• Reakcja na ogień: Eca według EN 50575:2014 / A1:2016
• Oznakowanie: nadruk metrażu na kablu
• Opakowanie: tekturowy bęben w pudełku na 50 m (dostępny również w bębnach 100 m i 300 m; 500 m dostarczane na szpuli kablowej)

Sposób użycia

Rozpakuj bęben kartonowy i umieść plastikowy wałek w przewidzianym miejscu montażu lub po prostu użyj pudełka na podłodze, aby wyciągnąć potrzebną długość. Przytnij kabel na wymiar przy oznaczeniach metrażu, zdejmij zewnętrzną powłokę LSZH i ekrany poszczególnych par zgodnie z instrukcjami producenta złącza lub gniazda, a następnie zakończ kabel za pomocą odpowiednich złączy dla kabli Kat.7a/S-FTP. Stosuj standardowe praktyki w celu zachowania integralności par i ciągłości ekranowania podczas zakończania i uziemiania.

Zalecenia

Używaj opakowania w formie bębna do szybkiego wdrażania małych ilości, aby skrócić czas obsługi. W przypadku tras dłuższych niż 300 m lub do instalacji na stałe opartych na szpulach wybierz opcję szpuli kablowej 500 m. Przechowuj i instaluj kabel w określonym zakresie temperatur i unikaj ostrych zagięć, aby utrzymać wydajność.
