InLine kabel instalacyjny Kat.7a, S/FTP (PiMF) 4x2x0.58 AWG23 1200 MHz B2ca 500 m

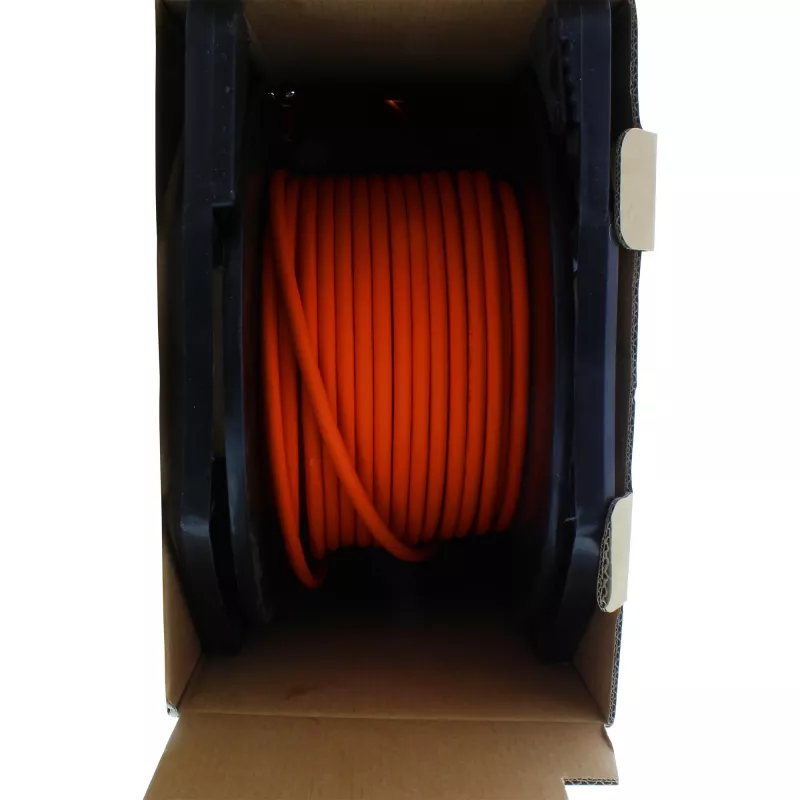

Kabel instalacyjny dostarczany jest w bębnie kartonowym umożliwiającym wygodne odwijanie potrzebnych długości. Kabel nawinięty jest na plastikową szpulę zamocowaną wewnątrz wzmocnionego pudełka tekturowego, co zapewnia bezplątaninowe rozwijanie i chroni kabel podczas transportu i przechowywania. Kabel instalacyjny InLine Kat.7a S/FTP obsługuje do 1200 MHz i prędkości transmisji danych do 10 Gbit/s, posiada pełne przewodniki miedziane, całkowity oplot ekranujący z folią metalową na każdej parze (S/FTP) oraz bezhalogenową powłokę zewnętrzną LSZH w kolorze pomarańczowym. Dla długości 500 m produkt dostarczany jest na bębnie; krótsze opcje pakowania obejmują opakowania kartonowe dla 10 m i 25 m oraz bębny kartonowe dla 50 m, 100 m i 300 m.

Zalety

Wzmocniony bęben kartonowy zmniejsza nakład pracy na miejscu instalacji, eliminując potrzebę stosowania dodatkowych urządzeń odwijających, a także ogranicza uszkodzenia transportowe i zabrudzenia dzięki zabezpieczeniu kabla opakowaniem tekturowym. Opakowanie jest lekkie i można je układać w stosy, co ułatwia transport i przechowywanie, a znacznik pozostałego metrażu na kablu pomaga uniknąć błędów przy cięciu i zredukować odpady przy zapotrzebowaniu na krótkie odcinki. Konstrukcja kabla zapewnia stabilną impedancję i skuteczne ekranowanie minimalizujące zakłócenia.

Zastosowanie

• Strukturalne okablowanie budynków i instalacje długodystansowe (bębny 500 m)
• Szybki Ethernet do 10 Gbit/s i aplikacje do 1200 MHz
• Środowiska wymagające bezhalogenowych powłok (LSZH)
• Scenariusze instalacji, w których wymagane jest chronione i bezplątaninowe odwijanie kabla

Kluczowe specyfikacje

• Typ kabla: kabel instalacyjny Kat.7a S/FTP
• Konstrukcja: 4x2xAWG23/1 (0,58 mm²) z pełnymi przewodnikami miedzianymi
• Pasmo: do 1200 MHz
• Prędkość transmisji danych: do 10 Gbit/s
• Impedancja: 100 Ohm
• Rezystancja DC: maks. 93,8 Ohm/km
• Ekranowanie: folia metalowa na każdej parze (PIMF) plus całkowity oplot (S/FTP)
• Powłoka: bezhalogenowa (LSZH), kolor pomarańczowy
• Średnica kabla: około 7,8 mm
• Zakresy temperatur: instalacja 0 do 50 °C; praca -20 do 60 °C; przechowywanie -20 do 50 °C
• Odporność ogniowa: B2ca według EN 50575:2014/A1:2016
• Pakowanie/długość: 500 m dostarczane na bębnie; bęben kartonowy dostępny dla 50 m, 100 m, 300 m; 10 m i 25 m dostarczane w pudełku
• Dodatkowo: znacznik pozostałego metrażu na kablu

Sposób użycia

Umieścić bęben lub pudełko na stabilnej powierzchni lub odpowiednim podajniku, tak aby szpula mogła się swobodnie obracać. Wysunąć potrzebną długość kabla i w razie potrzeby przeciąć przy znaczniku pozostałego metrażu. Kabel instalować zgodnie ze standardowymi praktykami dla Kat.7a: unikać ciasnych zgięć (przestrzegać minimalnego promienia gięcia), zachować separację od silnych źródeł elektrycznych tam, gdzie to możliwe, oraz zakończyć kompatybilnymi złączami i ekranowanymi komponentami, aby zachować parametry S/FTP. Podczas instalacji przestrzegać dopuszczalnych limitów temperatur.

Zalecenia

Dla najlepszego ekranowania i wydajności kabel należy zakończyć złączami ekranowanymi i zastosować odpowiednie uziemienie całkowitego oplotu. Przechowywać i transportować bęben kartonowy w pozycji pionowej, aby zapobiec deformacji szpuli i chronić powłokę przed uszkodzeniami mechanicznymi.
