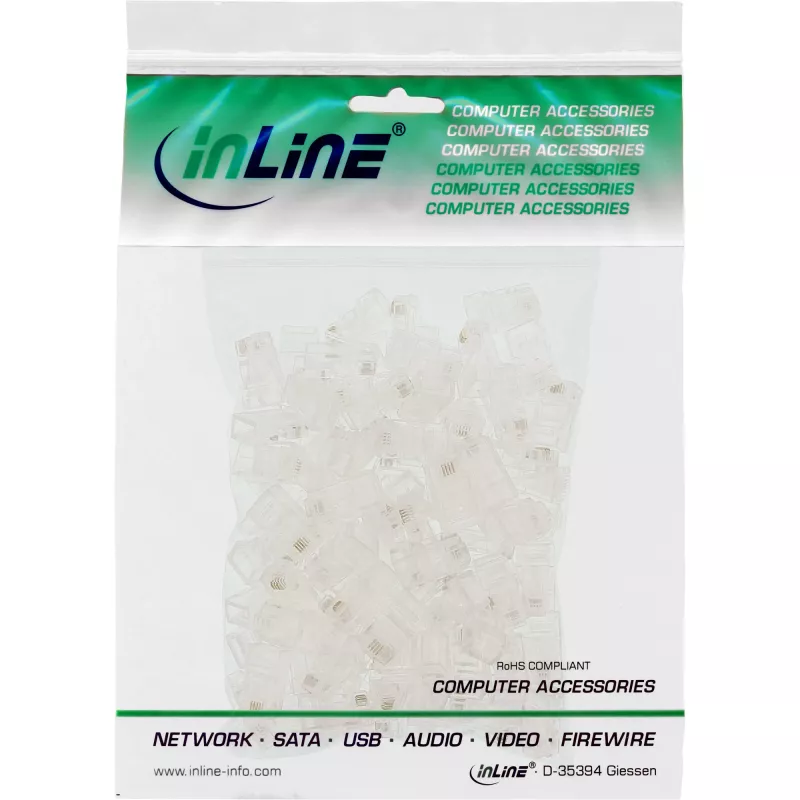

InLine Modular Plug 8P4C RJ45 do zaciskania na kablu taśmowym ISDN 100 szt.

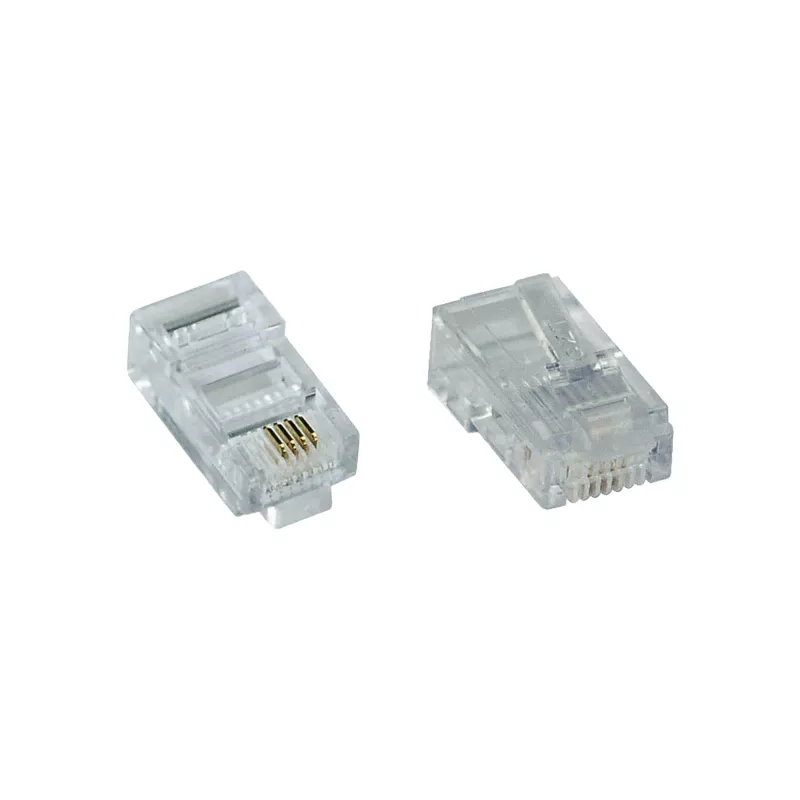

InLine Modular Plug 8P4C RJ45 to przezroczyste złącze modułowe przeznaczone do zaciskania na kablu taśmowym i używane w magistrali ISDN SO. Obsadzone są tylko wewnętrzne cztery styki (pozycje 3, 4, 5 i 6), co zapewnia zgodność z instalacjami wymagającymi konwencji okablowania magistrali SO. Opakowanie zawiera 100 przezroczystych wtyków RJ45 odpowiednich do profesjonalnych i domowych prac okablowaniowych.

Zalety

Przezroczysta obudowa umożliwia wizualną kontrolę ułożenia przewodów i prawidłowego osadzenia przed zaciśnięciem. Konstrukcja RJ45 8P4C zapewnia mechaniczną zgodność ze standardowymi gniazdami RJ45, wykorzystując jedynie wewnętrzne cztery styki wymagane w połączeniach magistrali ISDN SO. Dostarczane w opakowaniu 100 sztuk do użytku masowego i powtarzalnych instalacji.

Nadaje się do

• Zaciskania na kablu taśmowym (płaskim) w aplikacjach magistrali ISDN SO
• Naprawy lub przedłużania wewnętrznego okablowania ISDN
• Produkcji małoseryjnej lub dla serwisantów potrzebujących wielu złączy

Kluczowe specyfikacje

• Typ złącza: RJ45 (okablowanie 8P4C)
• Obsadzone styki: wewnętrzne 4 piny (3, 4, 5, 6)
• Kolor: Przezroczysty
• Ilość: 100 sztuk
• Marka: InLine
• MPN: 73098L
• EAN: 4043718265787

Sposób użycia

Przygotuj kabel taśmowy, wyrównując i przycinając przewody na odpowiednią długość do osadzenia we wtyku. Wsuń kabel taśmowy do wtyku modułowego tak, aby zamierzone wewnętrzne przewody pokrywały się ze stykami 3–6, sprawdź wyrównanie wizualnie przez przezroczystą obudowę, a następnie zaciśnij za pomocą odpowiedniego narzędzia do zaciskania RJ45 przeznaczonego do kabli taśmowych. Przetestuj połączenie odpowiednim sprzętem testowym ISDN po zaciśnięciu.

Zalecenia

Używaj odpowiednich narzędzi do zaciskania i upewnij się, że kabel taśmowy jest czysty i nieuszkodzony przed zaciśnięciem. Sprawdź, czy tylko wewnętrzne cztery przewody są wykorzystane do okablowania magistrali ISDN SO, aby uniknąć błędów połączenia. Przechowuj złącza w suchym środowisku, aby zapobiec zanieczyszczeniu.
