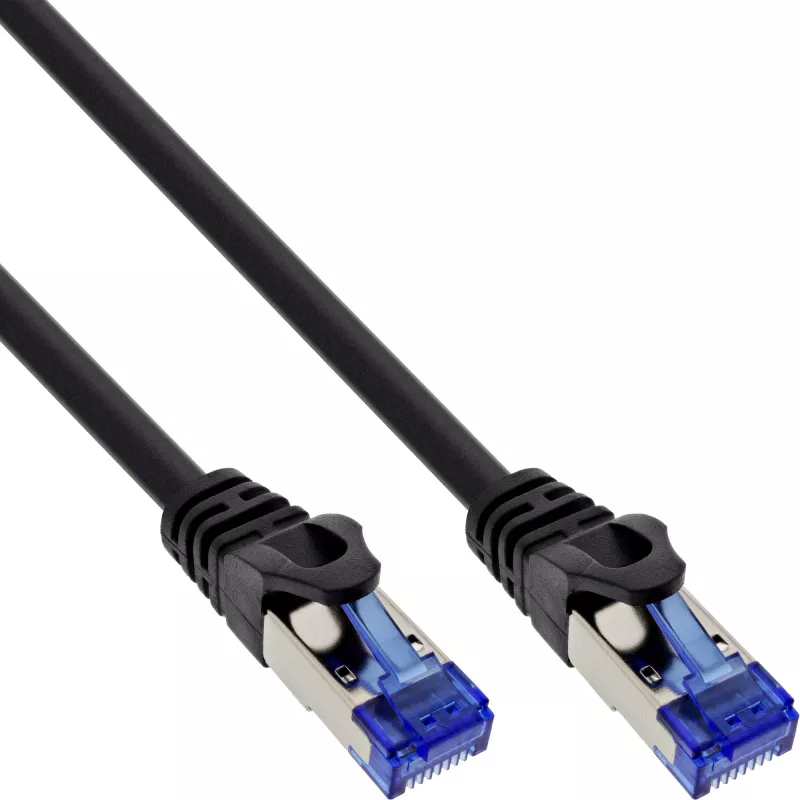

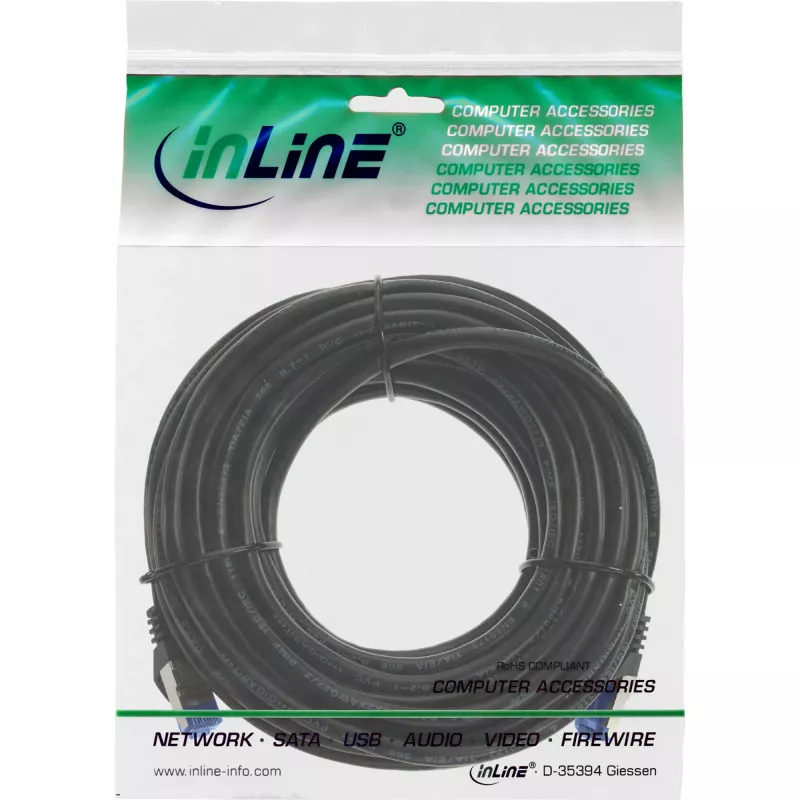

InLine Patch kabel armoured, U/FTP, Cat.6A, czarny, 10 m

Opancerzony kabel krosowy InLine® Cat.6A to niezawodny kabel Ethernet U/FTP przeznaczony do wymagających zastosowań sieciowych. Wykonany z wewnętrznego płaszcza ze stali nierdzewnej SUS204 i wysoce elastycznej osłony zewnętrznej z PVC, zapewnia ochronę mechaniczną przed intensywnym ruchem pieszym, warunkami atmosferycznymi, szkodnikami i gryzoniami. Kabel wykorzystuje izolację rdzenia HDPE i przewodniki 28AWG, obsługuje PoE/PoE+/PoE++ do 90 W i oferuje pasmo przenoszenia do 500 MHz, zapewniając niezawodną integralność sygnału na długości 10 m. Całość uzupełniają złącza RJ-45 (8P8C) z pozłacanymi stykami 50 µ" oraz w pełni ekranowane wtyki zaciskane, dzięki czemu kabel nadaje się do instalacji wymagających zwiększonego ekranowania i trwałości.

Zalety

Opancerzona konstrukcja z wewnętrznym płaszczem SUS204 i pełnym ekranowaniem U/FTP zwiększa wytrzymałość mechaniczną i ochronę przed zakłóceniami elektromagnetycznymi. Izolacja z polietylenu o wysokiej gęstości (HDPE) i przewodniki 28AWG utrzymują jakość sygnału i niskie tłumienie w ramach specyfikacji Cat.6A 500 MHz. Wysoce elastyczna osłona zewnętrzna z PVC poprawia elastyczność, zapewniając jednocześnie odporność na stres środowiskowy, a pozłacane styki gwarantują niezawodne działanie złącza.

Zastosowanie

• Instalacje zewnętrzne i narażone na uszkodzenia mechaniczne (wystawy, koncerty, billboardy, znaki reklamowe)
• Środowiska narażone na gryzonie lub szkodniki
• Aplikacje PoE do 90 W
• Wysokowydajne łącza Ethernet wymagające ekranowania Cat.6A U/FTP

Kluczowe specyfikacje

• Rodzaj kabla: Cat.6A U/FTP
• Długość: 10 m
• Przewodnik: 28 AWG
• Izolacja: HDPE
• Wewnętrzny płaszcz: stal nierdzewna SUS204
• Osłona zewnętrzna: wysoce elastyczny PVC
• Średnica zewnętrzna: 7,3 mm (OD)
• Złącze: RJ-45 (8P8C), w pełni ekranowana wtyczka zaciskana
• Styki: pozłacane 50 µ"
• Pasmo przenoszenia: 500 MHz
• Impedancja: 100 Ω
• Pojemność: 5600 pF/100 m
• Rezystancja DC przewodnika: ≤ 28,4 Ω/100 m
• Opóźnienie propagacji: ≤ 545 ns/100 m
• Odchylenie opóźnienia: ≤ 45 ns/100 m
• Zakres temperatury: instalacja od 0 do 50 °C, praca od -20 do 60 °C
• Napięcie znamionowe: 30 V
• Obsługa PoE: do 90 W
• Odporność na siłę (krótkotrwały nacisk): 2000 N
• Odporność na siłę (ciągły nacisk): 500 N
• Certyfikacja: przechodzi test kanału Fluke DSX 8000

Sposób użycia

Podłącz wtyczki RJ-45 do odpowiednich portów Ethernet w urządzeniach sieciowych; upewnij się, że złącza są w pełni osadzone, a ekranowanie jest prawidłowo połączone z uziemionymi metalowymi obudowami, jeśli występują. Prowadź kabel, unikając ostrych zagięć (zachowaj minimalny promień gięcia) i miejsc, w których może występować długotrwałe ściskanie. W przypadku instalacji zewnętrznych lub narażonych na czynniki atmosferyczne przymocuj kabel do podpór i chroń punkty zakończeń przed bezpośrednim wpływem warunków atmosferycznych. Przestrzegaj określonego zakresu temperatur instalacji i stosuj lokalne standardy instalacyjne dla kabli ekranowanych.

Zalecenia

Aby uzyskać najlepszą wydajność, przetestuj zainstalowane łącze testerem obsługującym Cat.6A (na przykład serii Fluke DSX) i zapewnij prawidłowe uziemienie ekranu. Unikaj powtarzających się silnych naprężeń mechanicznych na końcach złączy i utrzymuj pętle serwisowe, aby zapobiec naprężeniom na zakończeniach.
