InLine PCI Interface Adapter to PCIe Interface Card 76616I

Funkcjonalność PCI na nowoczesnych płytach głównych:Karta adaptera konwertuje gniazdo PCI Express na niezależne gniazdo PCI.
Elastyczna kompatybilność z interfejsami PCIe:Obsługuje PCIe x1, x4, x8 i x16 do wszechstronnych zastosowań.
Stabilny transfer danych bez utraty wydajności:Szybkość transmisji danych 2,5 Gb/s przy sygnalizacji PCI 3,3 V z tolerancją we/wy 5 V.
Zgodność z ustalonymi standardami branżowymi:Kompatybilny z PCIe 1.1, PCI/PCI-X Bridge 1.0 oraz PCI Local Bus 3.0.
Łatwa integracja dzięki plug-and-play:Nie wymaga sterowników, można używać od razu w istniejących infrastrukturach.

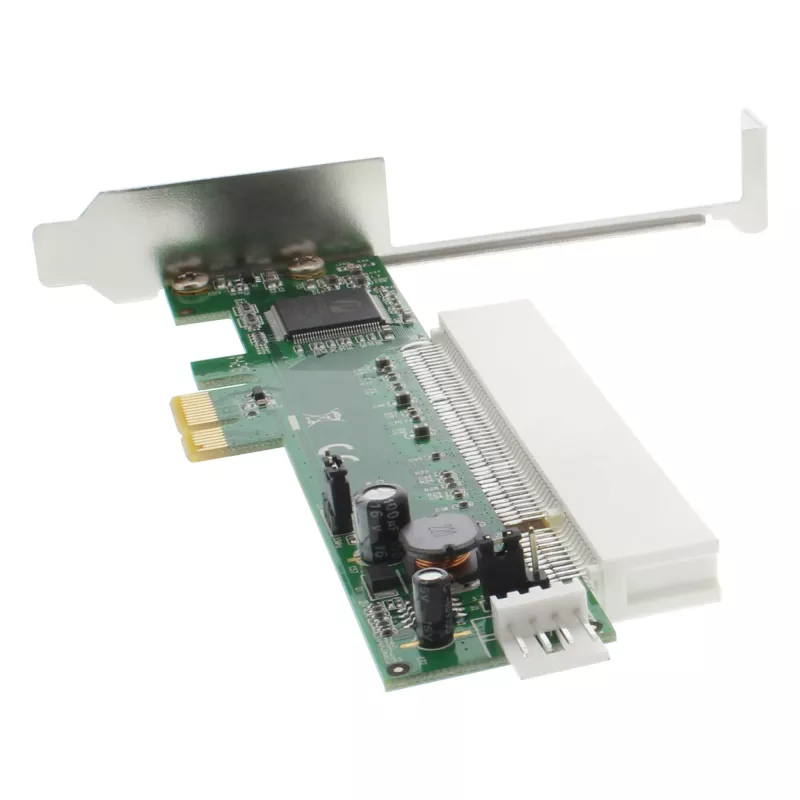

Karta adaptera interfejsu InLine PCI na PCIe to niezawodne rozwiązanie do rozbudowy nowoczesnych systemów o klasyczną funkcjonalność PCI. Umożliwia wykorzystanie istniejących kart rozszerzeń PCI na płytach głównych ze złączami PCI Express.
Karta adaptera konwertuje wolne gniazdo PCIe na niezależne 32-bitowe gniazdo PCI. Kompatybilna z PCIe x1, x4, x8 i x16. Transfer danych odbywa się z szybkością 2,5 Gb/s. Karta pracuje z sygnalizacją PCI 3,3 V i jest tolerancyjna na we/wy 5 V.
Implementacja opiera się na uznanych specyfikacjach: PCI Express Base Revision 1.1, PCI Express to PCI/PCI-X Bridge Revision 1.0 oraz PCI Local Bus Revision 3.0. Zapewnia to niezawodne działanie nawet w wymagających aplikacjach.
Karta jest wkładana bezpośrednio do gniazda PCIe. Nie są wymagane dodatkowe sterowniki. Kompaktowa konstrukcja umożliwia łatwą integrację z istniejącymi strukturami. Idealna do włączania sprawdzonych komponentów PCI do obecnych systemów.

Interfejs: PCI Express na 32-bitowe PCI
Wersja PCIe: 1.1
Mostek PCI: Kompatybilny z PCI/PCI-X Bridge Revision 1.0
Specyfikacja PCI: Revision 3.0
Szybkość transmisji danych: 2,5 Gb/s (PCIe x1)
Sygnalizacja: 3,3 V z tolerancją we/wy 5 V
Zawartość opakowania: 1x karta adaptera, 1x instrukcja obsługi (DE/EN)
Wymagania systemowe: Wolne gniazdo PCIe (x1, x4, x8, x16)

InLine PCI Interface Adapter to PCIe Interface Card umożliwia korzystanie ze starszych urządzeń PCI w nowoczesnym komputerze. Interfejs hosta: PCIe, Interfejs wyjściowy: PCIe. Zastosowanie: PC. Szybkość transmisji danych (maks.): 2,5 Gbit/s. Głębokość: 1,02 mm, Waga: 44 g. Szerokość opakowania: 178 mm, Głębokość opakowania: 144 mm, Wysokość opakowania: 40 mm

Sposób użycia

Wyłącz komputer i otwórz obudowę. Włóż adapter do dostępnego gniazda PCIe (x1, x4, x8 lub x16) na płycie głównej, aż będzie stabilnie osadzony, i jeśli dotyczy, przymocuj go do obudowy. Zainstaluj starszą 32-bitową kartę PCI w gnieździe PCI adaptera i zamocuj ją. Zamknij obudowę, włącz system i sprawdź, czy urządzenie jest rozpoznawane przez system operacyjny. Zainstaluj wszelkie wymagane sterowniki dla starszej karty PCI zgodnie z instrukcjami producenta karty.

Rekomendacje

Ten adapter należy stosować do kart PCI o niskiej lub średniej przepustowości. Sprawdź fizyczny odstęp wewnątrz obudowy i upewnij się, że płyta główna obsługuje wybrany typ gniazda PCIe. W przypadku kart PCI o wysokim poborze mocy sprawdź, czy wymagane są dodatkowe złącza zasilania lub zalecenia producenta.
