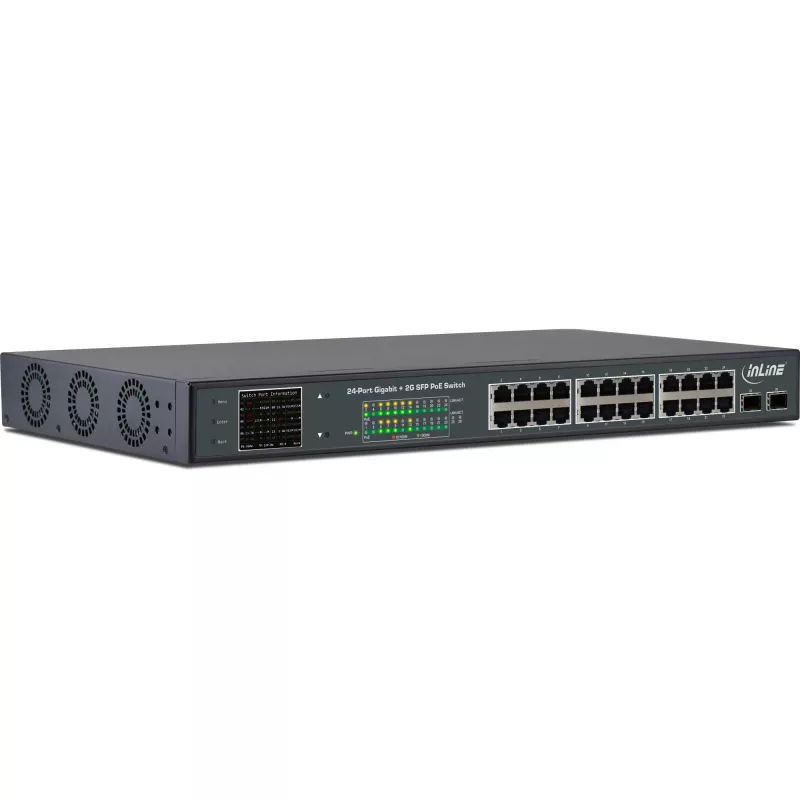

InLine PoE+ Gigabitowy przełącznik sieciowy 24 porty, 1 Gb/s, 2xSFP, 19 cali 1U (w zestawie uchwyty)

InLine® PoE+ Gigabitowy przełącznik sieciowy to szybkie i elastyczne rozwiązanie do modernizacji istniejącej sieci o system IEEE 802.3af / IEEE 802.3at Power over Ethernet, a także połączenie światłowodowe umożliwiające pokonywanie większych odległości. Przełącznik zapewnia ochronę przed przeciążeniem, przepięciem i przegrzaniem na każdym porcie. Dodatkowo przełącznik oferuje zarówno IEEE 802.3af, jak i IEEE 802.3at PoE+ z mocą do 32 watów na port za pośrednictwem pojedynczego kabla Ethernet Cat. 5/5e/6, z budżetem PoE wynoszącym 380 W i łączną mocą całkowitą 420 watów. 24 porty 10/100/1000 Mb/s PoE+ rozwiązują problem ograniczonej liczby dostępnych gniazd zasilania, zapewniając administratorom systemów elastyczne rozwiązanie umożliwiające zasilanie urządzeń sieciowych niemal wszędzie, takich jak kamery IP obsługujące PoE czy punkty dostępowe bezprzewodowe.
Wyświetlacz LCD pokazuje nie tylko stan pracy portu PoE, ale także stan każdego portu, jak np.: moc wyjściowa, przeciążenie, zwarcie, niskie obciążenie, zbyt niskie napięcie, zbyt wysokie napięcie, przegrzanie itp. Obejmuje to na przykład:
Tryb przełącznika (Normalny, VLAN (przełącznik obsługuje izolację każdego portu, ale każdy port nadal może komunikować się z portem uplink), CCTV (przełącznik obsługuje maksymalną odległość 250 metrów z prędkością transmisji 10 Mb/s).
Szybkość magistrali przełącznika
Typ PD (PD=urządzenia zasilane): Enhance: PD nie obsługuje PoE zgodnie z IEEE802.3at/af, Standard: PD obsługuje PoE zgodnie z IEEE802.3at/af, Legacy: Używanie Cisco-PD z własnym standardem PoE
Ponowne uruchamianie PD poprzez dezaktywację/aktywację odpowiedniego portu
Dostrajanie mocy PSE (PSE=sprzęt zasilający): Ta funkcja może zwiększyć ogólną wydajność budżetu PoE
Priorytet portu PSE: Tutaj można ustawić priorytetyzację PoE na port między wysokim, średnim i niskim
Włączanie portu PSE: Dzięki temu każdy indywidualny port może być aktywowany/dezaktywowanyMoc portu PSE: Za pomocą tej funkcji można wybrać moc PoE w krokach co 2 W w zakresie 8 W-32 W
Sterowanie wentylatorem: Ta funkcja daje możliwość określenia pracy wentylatora. Do wyboru są opcje „Always On”, „20% PB” (gdy przełącznik zużywa 20% swojego budżetu mocy) oraz „40% PB”.

Specyfikacja techniczna

Standardy: IEEE 802.3 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000BASE-X Gbit/s Ethernet przez światłowód, IEEE 802.3x Pełny dupleks i kontrola przepływu, IEEE 802.3af Power over Ethernet, IEEE 802.3at Power over Ethernet Plus

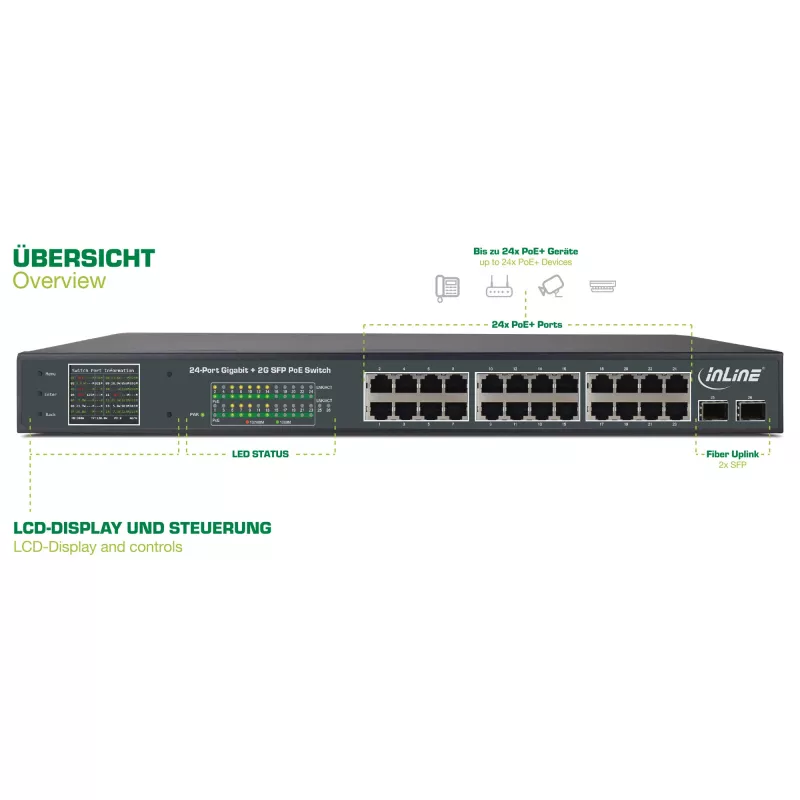

Porty: 24x 10/100/1000Base-T RJ45, Auto-MDI/MDI-X, 2x 1000 Mb/s SFP
Porty PoE: 1-24
Budżet PoE: 380 W
Całkowita moc wyjściowa: 420 W
Wyświetlacz LCD: Wyświetlanie stanu pracy PoE w czasie rzeczywistym
Moc wyjściowa PoE: Maks. 32 waty na port
Wskaźniki LED: PWR, LNK/ACT, PoE
Kabel sieciowy: 10BASE-T: Kabel UTP kategorii 3, 4, 5 (100 m)
100BASE-TX: Kabel UTP kategorii 5, 5e (100 m)
1000BASE-T: Kabel UTP kategorii 5, 5e (100 m)
1000BASE-SX: MMF, SMF
Tablica adresów MAC: 8K, automatyczne uczenie się, automatyczne aktualizacje
Jumbo Frame: 9216 bajtów
Bufor pakietów: 4,1 Mb
Metoda transmisji: Store-and-forward
Szybkość przekazywania pakietów: 38,69 Mpps
Przepustowość magistrali: 52 Gb/s

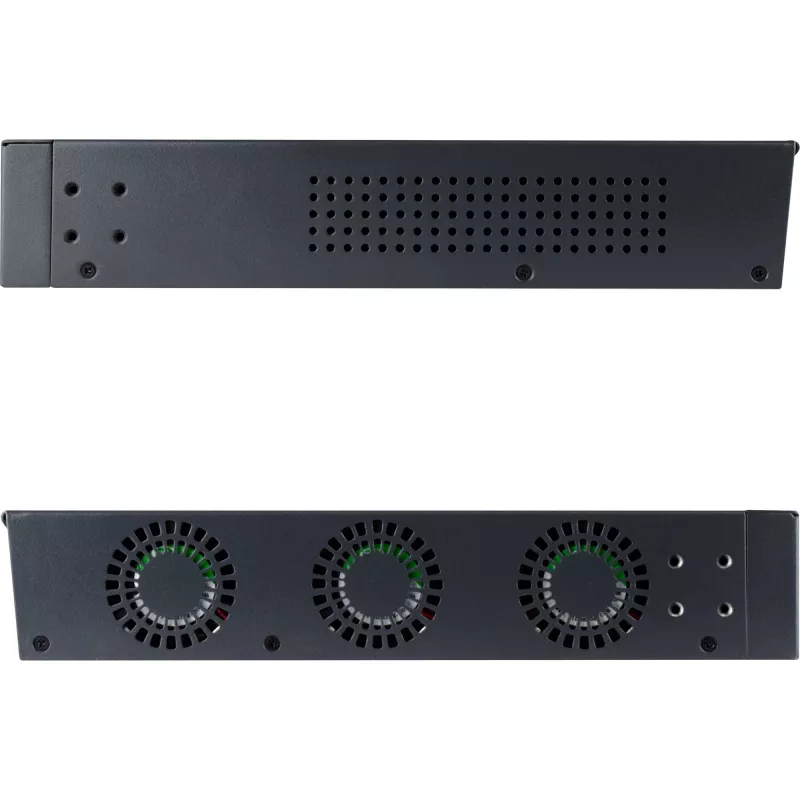

Liczba wentylatorów: 3
Wymiary (szer. x gł. x wys.): 440 x 232 x 45 mm
Waga: ok. 3,7 kg
Wejście sieciowe: 100~240 V AC, 50/60 Hz
Warunki środowiskowe: Temperatura pracy od -10 do 60°C, temperatura przechowywania od -40 do 70°C, wilgotność podczas pracy 10-90% bez kondensacji, wilgotność podczas przechowywania 5-90% bez kondensacji
Ochrona przeciwprzepięciowa: ± 6 KV

Zawartość opakowania:
1x InLine® PoE+ Gigabitowy przełącznik sieciowy
1x instrukcja obsługi (niemiecki/angielski)
1x kabel zasilający
2x uchwyty montażowe 19"
8x śruby do uchwytów montażowych
4x nóżki gumowe

InLine PoE+ Gigabitowy przełącznik sieciowy 24 porty, 1 Gb/s, 2xSFP, 19" 1U (w zestawie uchwyty). Podstawowy typ portów przełączających RJ-45 Ethernet: Gigabit Ethernet (10/100/1000), Podstawowa liczba portów przełączających RJ-45 Ethernet: 24. Pełny dupleks. Tablica adresów MAC: 8000 wpisów, Przepustowość przełączania: 52 Gbit/s. Standardy sieciowe: IEEE 802.3ab, IEEE 802.3af, IEEE 802.3at, IEEE 802.3u, IEEE 802.3x, IEEE 802.3z. Power over Ethernet (PoE). Montaż w szafie rack, Format: 1U

Sposób użycia

Zainstaluj InLine PoE+ Gigabitowy przełącznik sieciowy w szafie 19" za pomocą dostarczonych uchwytów montażowych lub umieść go na płaskiej powierzchni na gumowych nóżkach. Podłącz urządzenia sieciowe do portów RJ45 za pomocą kabli Cat.5/5e/6 o długości do 100 metrów i użyj modułów SFP do łączy światłowodowych tam, gdzie wymagany jest większy zasięg. Skonfiguruj ustawienia PoE i tryby portów za pomocą menu LCD: ustaw typ PD, włącz/wyłącz poszczególne porty PSE, przypisz priorytet portu PSE, wybierz moc PoE na port (8–32 W) i użyj ponownego uruchamiania PD, jeśli urządzenie zasilane wymaga resetu. Monitoruj stan portów i alarmy na wyświetlaczu LCD pod kątem obciążenia, napięcia i temperatury.

Zalecenia

Aby zapewnić niezawodne wdrożenie PoE, zaplanuj całkowite zużycie energii tak, aby mieściło się w budżecie PoE wynoszącym 380 W, i użyj ustawień priorytetu portu PSE oraz mocy na port, aby zagwarantować zasilanie krytycznym urządzeniom. Używaj odpowiednich modułów SFP i światłowodów jednomodowych/wielomodowych do łączy dalekiego zasięgu oraz utrzymuj odpowiednią wentylację wokół przełącznika, aby zapobiec przegrzaniu.
