InLine Światłowodowy kabel dupleksowy LC/SC 50/125µm OM5 20m

InLine Światłowodowy kabel dupleksowy LC/SC 50/125µm OM5 20m to wielomodowy dupleksowy kabel krosowy światłowodowy przeznaczony do szybkich połączeń optycznych krótkiego zasięgu. Ma średnicę rdzenia 50 µm i specyfikację OM5 dla zwiększonej przepustowości modalnej, a zakończony jest dwoma złączami LC na jednym końcu i dwoma złączami SC na drugim, umożliwiając pełnodupleksowe połączenia między przełącznikami, transceiverami i aktywnym sprzętem. Długość 20 metrów zapewnia elastyczną instalację w serwerowniach, szafach danych i trasach okablowania strukturalnego, zachowując niską tłumienność wstawienia i stałą integralność sygnału.

Zalety

Ten dupleksowy kabel światłowodowy oferuje standardową wydajność OM5 w zastosowaniach wielomodowych oraz geometrię rdzenia/płaszcza 50/125 µm, kompatybilną z wieloma transceiverami wielomodowymi. Połączenie LC na SC zapewnia interoperacyjność z urządzeniami wykorzystującymi oba typy złączy bez dodatkowych adapterów. Konstrukcja kabla jest zoptymalizowana pod kątem niskiej tłumienności i powtarzalnej wydajności złączy, umożliwiając niezawodną szybką transmisję danych na krótkie odległości oraz prosty montaż w systemach rackowych lub naściennych.

Przeznaczenie

• Łączenie transceiverów wielomodowych i sprzętu optycznego w centrach danych i serwerowniach
• Okablowanie strukturalne między przełącznikami, panelami krosowymi i modułami optycznymi
• Łącza krótkiego zasięgu o wysokiej przepustowości, np. sieci wielomodowe 10G/25G/40G, gdzie wymagane jest wsparcie modalne OM5
• Zestawy laboratoryjne i testowe wymagające połączeń dupleksowych LC na SC

Kluczowe specyfikacje

• Typ włókna: Wielomodowy OM5
• Średnica rdzenia/płaszcza: 50/125 µm

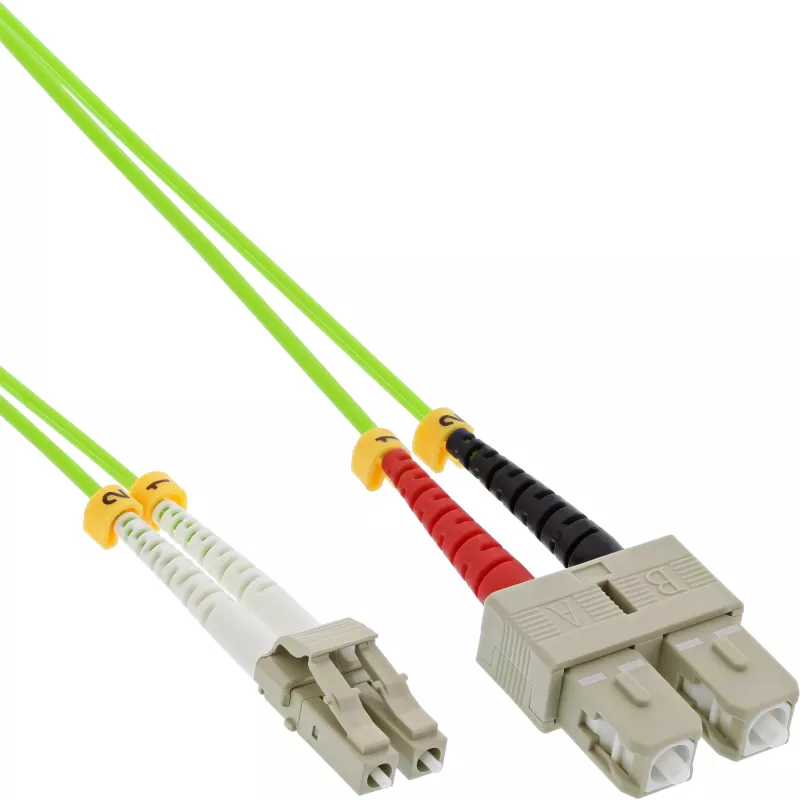

• Złącze A: 2x LC
• Złącze B: 2x SC
• Długość kabla: 20 m
• Tryb: Dupleks (dwa włókna)
• Typowa tłumienność: niska tłumienność wielomodowa odpowiednia do łączy krótkiego zasięgu

Sposób użycia

Poprowadź kabel między dwoma urządzeniami, upewniając się, że nie występuje nadmierne zginanie ani naprężenie włókna. Włóż złącze dupleksowe LC do gniazda LC, a złącze dupleksowe SC do adaptera lub portu SC, zachowując prawidłową polaryzację kanałów nadawczego i odbiorczego, aby ustanowić pełnodupleksową komunikację. Przymocuj kabel wzdłuż szaf rackowych lub paneli zarządzania kablami, aby uniknąć ostrych zagięć; sprawdź stan łącza na podłączonym sprzęcie i w razie potrzeby zmierz tłumienność wstawienia, aby potwierdzić parametry sygnału.

Zalecenia

Używaj kabla w kontrolowanych warunkach wewnętrznych i unikaj wielokrotnego lub nadmiernego zginania. Zachowaj minimalny promień gięcia zgodnie z wytycznymi dla włókien wielomodowych, utrzymuj złącza w czystości za pomocą odpowiednich narzędzi do czyszczenia włókien, a gdy kabel nie jest aktywnie używany, przechowuj go na odpowiednich szpulach lub wieszakach, aby wydłużyć żywotność i zapewnić stałą wydajność optyczną.
