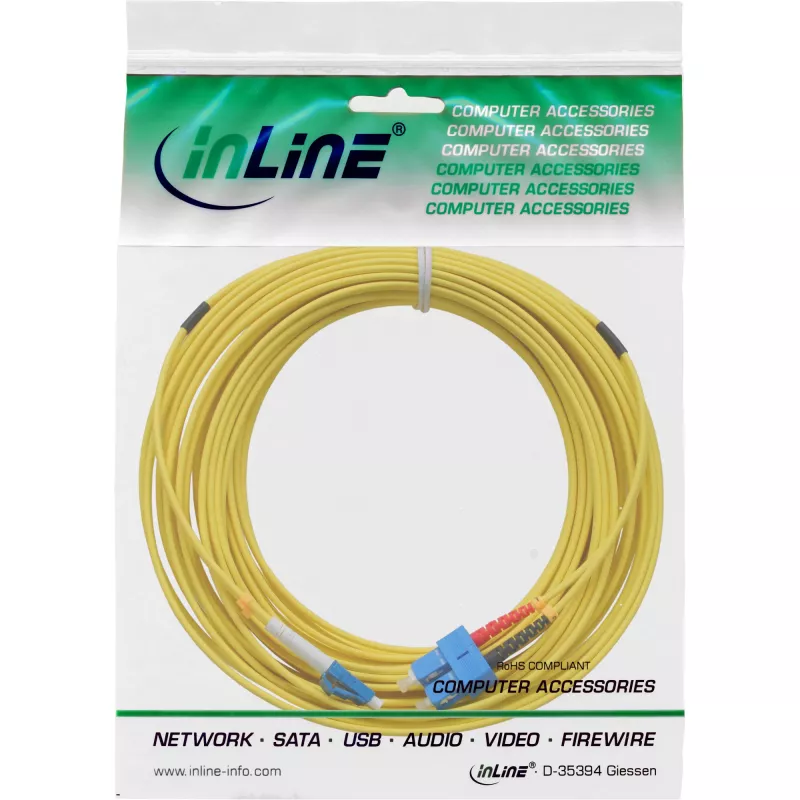

InLine światłowodowy kabel dupleksowy, LC/SC, 9/125µm, OS2, 5m

InLine światłowodowy kabel dupleksowy LC/SC 9/125µm OS2 5m to dupleksowy zestaw wielomodowy zaprojektowany dla sieci jednomodowych OS2. Z dwoma złączami LC na jednym końcu i dwoma złączami SC na drugim, kabel zapewnia transmisję w pełnym dupleksie na długości 5 metrów. Średnica rdzenia/płaszcza 9/125µm obsługuje łącza jednomodowe o dużym zasięgu i niskiej tłumienności, powszechnie stosowane w środowiskach telekomunikacyjnych i centrach danych.

Zalety

Ten światłowodowy kabel dupleksowy oferuje stabilną transmisję sygnału o niskim tłumieniu, zgodną z charakterystyką światłowodu jednomodowego OS2. Kombinacja złączy LC i SC umożliwia kompatybilność z szeroką gamą urządzeń sieciowych i paneli krosowych. Konstrukcja dupleksowa zapewnia jednoczesny dwukierunkowy przepływ danych, a długość 5 m zapewnia elastyczność przy połączeniach między szafami rack lub urządzeniami a panelami krosowymi bez nadmiernego luzu.

Zastosowanie

• Połączenia między przełącznikami, routerami i transceiverami optycznymi w centrach danych
• Szkielet telekomunikacyjny i sieci dostępowe wymagające łączy jednomodowych OS2
• Połączenia od paneli krosowych do urządzeń, gdzie należy mostkować interfejsy LC i SC
• Środowiska laboratoryjne i testowe potrzebujące krótkich światłowodów o kontrolowanej długości

Kluczowe specyfikacje

• Typ światłowodu: jednomodowy OS2
• Średnica rdzenia/płaszcza: 9/125 µm

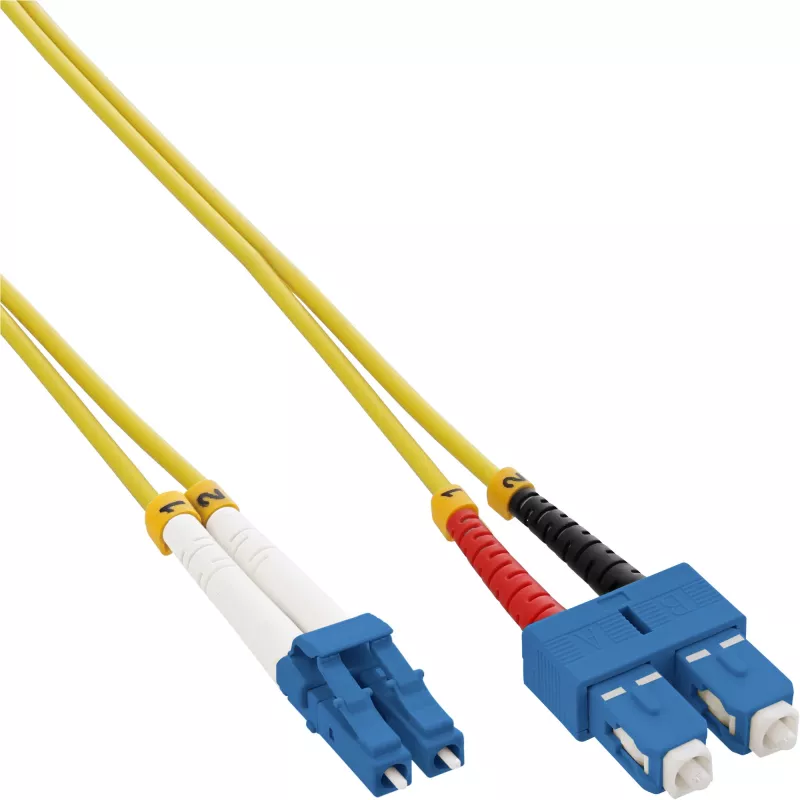

• Złącze A (jeden koniec): 2 × LC (dupleks)
• Złącze B (drugi koniec): 2 × SC (dupleks)
• Długość: 5 m
• Konfiguracja dupleksowa do transmisji dwukierunkowej
• Typowe zastosowanie: wewnętrzne połączenia krosowe i między urządzeniami

Sposób użycia

Poprowadź kabel dupleksowy InLine między urządzeniami, zapewniając delikatne zagięcia i unikając ciasnych promieni skrętu, aby zapobiec wzrostowi tłumienia. Włóż złącza LC do pasujących portów LC, a złącza SC do portów SC, aż zaskoczą lub zostaną pewnie osadzone. Używaj odpowiednich zaślepek przeciwkurzowych, gdy złącza nie są używane, i sprawdź polaryzację oraz orientację dupleksu, aby dopasować porty nadawcze i odbiorcze podłączonych urządzeń. Po instalacji przetestuj łącze optyczne za pomocą odpowiedniego sprzętu do testowania światłowodów, aby potwierdzić tłumienie wtrąceniowe i ciągłość.

Zalecenia

Złączami należy manipulować, trzymając za osłonę lub obudowę i unikać dotykania czoła ferruli. Przed połączeniem czyść czoła złączy zatwierdzonymi narzędziami do czyszczenia światłowodów. Zachowaj minimalny promień gięcia określony przez producenta kabla i przechowuj nadmiar kabla, aby zapobiec załamaniom. W przypadku krytycznych łączy wykonaj pomiary tłumienia wtrąceniowego i odbiciowego po instalacji, aby zapewnić zgodność z wymaganiami sieciowymi.
