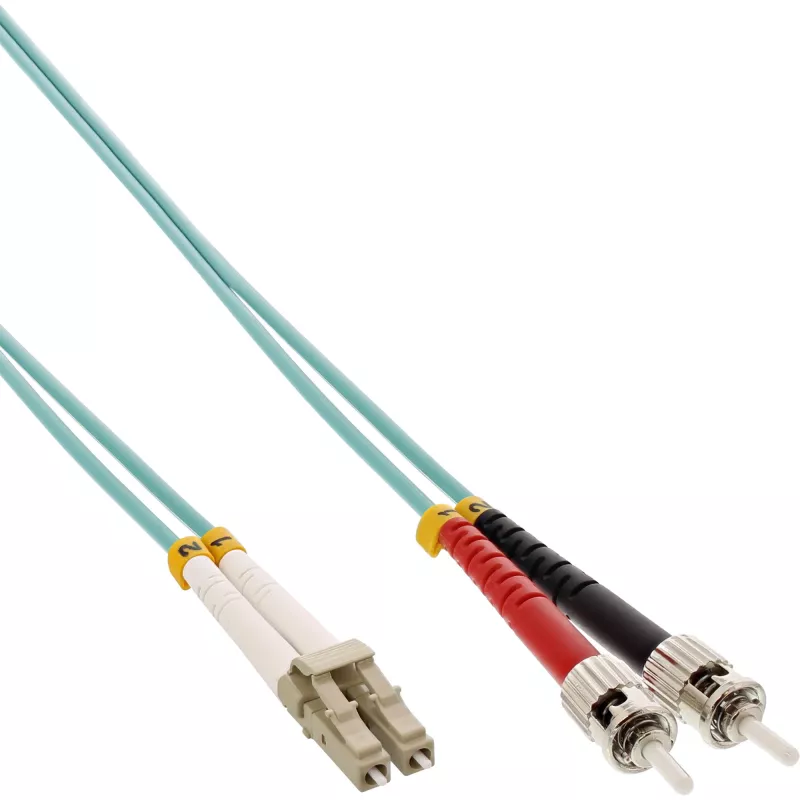

InLine światłowodowy kabel dupleksowy LC/ST 50/125 µm OM3 20 m

InLine światłowodowy kabel dupleksowy LC/ST 50/125 µm OM3 20 m to wielomodowy kabel krosowy dupleksowy przeznaczony do niezawodnej szybkiej transmisji danych na krótkie i średnie odległości. Dzięki rdzeniowi o geometrii 50/125 µm i specyfikacji włókna OM3 kabel obsługuje aplikacje o wysokiej przepustowości do 10 Gb/s. Jeden koniec zakończony jest złączem LC, a drugi złączem ST, co zapewnia kompatybilność z różnymi typami urządzeń sieciowych i paneli krosowych. Długość 20 metrów zapewnia elastyczność instalacji w serwerowniach, centrach danych i okablowaniu strukturalnym.

Zalety

Ten światłowodowy kabel dupleksowy charakteryzuje się niskim tłumieniem i kontrolowaną dyspersją modalną dzięki wielomodowej konstrukcji 50/125 µm OM3, co pomaga utrzymać integralność sygnału dla łączy 10 Gigabit Ethernet. Połączenie złączy LC i ST umożliwia bezpośrednie łączenie urządzeń i sprzętu starszego typu bez konieczności stosowania dodatkowych adapterów w wielu konfiguracjach. Standaryzowana wydajność wielomodowa kabla oraz spójne wykonanie zapewniają przewidywalne charakterystyki elektryczne i optyczne w różnych instalacjach.

Zastosowanie

• Łącza 10 Gigabit Ethernet w centrach danych i serwerowniach
• Połączenia między przełącznikami, transceiverami i panelami krosowymi z portami LC i ST
• Szkieletowe i poziome okablowanie wielomodowe w sieciach biurowych
• Aplikacje o wysokiej przepustowości na krótkich i średnich dystansach, takie jak sieci pamięci masowej (SAN)

Kluczowe specyfikacje

• Typ włókna: wielomodowy OM3
• Średnica rdzenia/płaszcza: 50/125 µm
• Typy złączy: LC (jeden koniec) na ST (drugi koniec)
• Konfiguracja dupleksowa do komunikacji pełnodupleksowej
• Długość kabla: 20 m
• Obsługuje transmisję wielomodową do 10 Gb/s
• Typowe zastosowanie: wielomodowe krosowanie optyczne i połączenia sprzętowe

Jak używać

Poprowadź 20-metrowy kabel dupleksowy między dwoma portami optycznymi do podłączenia, upewniając się, że złącza i transceivery są kompatybilne z zakończeniami LC i ST. Włóż złącze LC do portów LC, delikatnie dociskając, aż usłyszysz kliknięcie; włóż złącze ST do portów ST, wsuwając i obracając, aby zabezpieczyć zatrzask bagnetowy. Unikaj zginania kabla poniżej zalecanego minimalnego promienia gięcia i przymocuj kabel wzdłuż trasy, aby zapobiec naprężeniom. Przed połączeniem oczyść powierzchnie czołowe złączy optycznych, aby zmniejszyć tłumienie wtrąceniowe, a gdy nie są używane, zabezpiecz złącza zaślepkami przeciwpyłowymi.

Zalecenia

Aby uzyskać najlepszą wydajność, stosuj odpowiednie transceivery wielomodowe oraz upewnij się, że panele krosowe i adaptery spełniają specyfikacje OM3. Przestrzegaj zaleceń dotyczących minimalnego promienia gięcia, utrzymuj złącza w czystości i po instalacji sprawdź tłumienie łącza, aby potwierdzić, że kabel spełnia oczekiwane wymagania dotyczące tłumienia i przepustowości.
