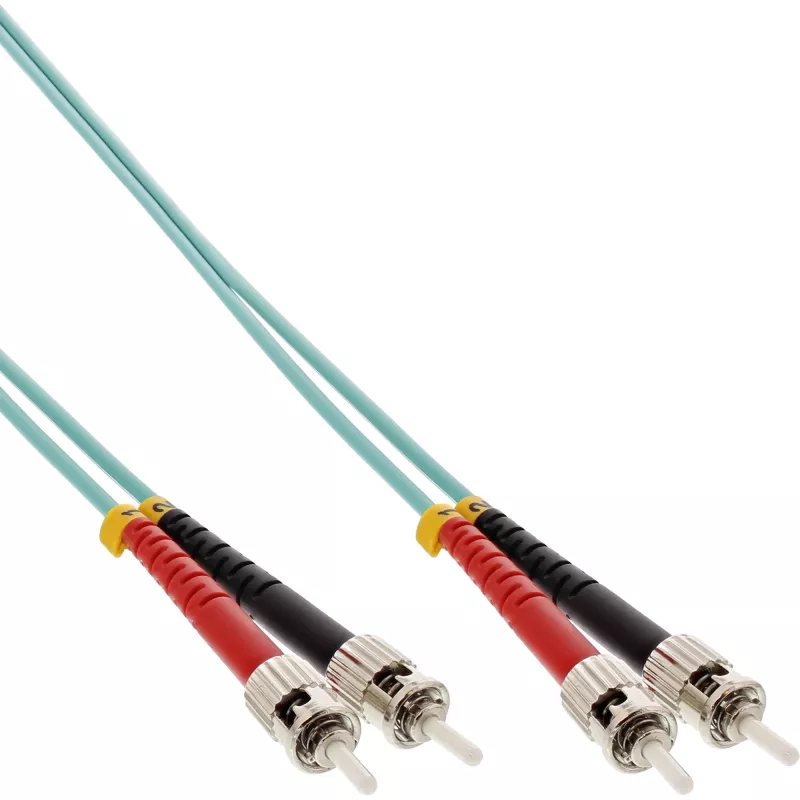

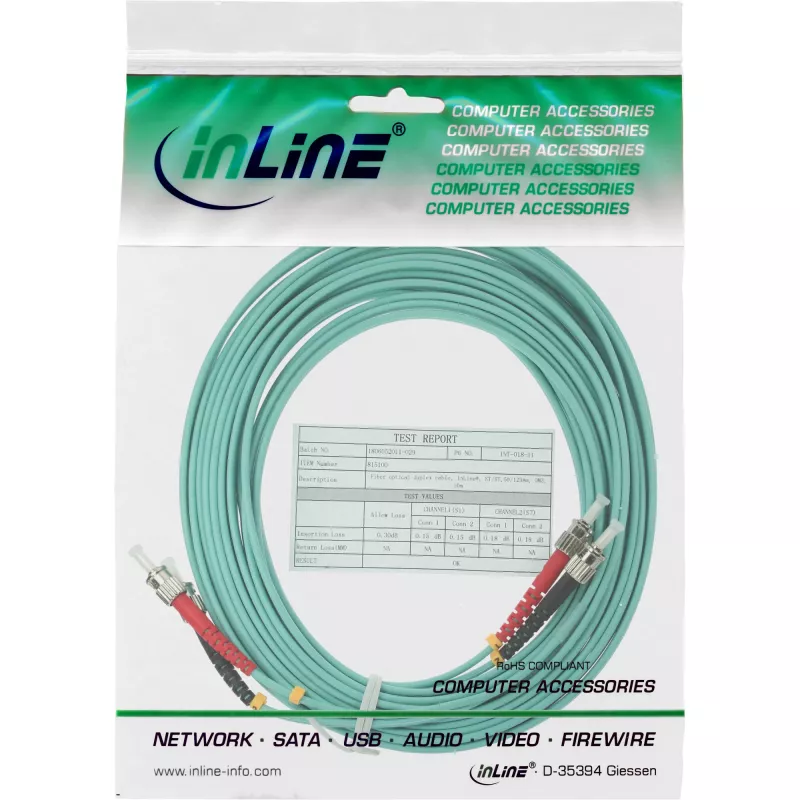

InLine światłowodowy kabel dupleksowy ST/ST 50/125µm OM3 15m

Światłowodowy kabel dupleksowy InLine ST/ST 50/125µm OM3 15m to wielomodowy dupleksowy kabel krosowy zaprojektowany do szybkich łączy sieciowych. Dzięki włóknu szklanemu 50/125 µm klasy OM3 i złączom ST na obu końcach, kabel umożliwia pełnodupleksową transmisję danych na długości 15 metrów. Konstrukcja przeznaczona jest do stosowania w okablowaniu strukturalnym, serwerowniach, łączach szkieletowych i krosowaniu sprzętu tam, gdzie wymagana jest niska tłumienność i przewidywalna wydajność wielomodowa.

Zalety

Ten dupleksowy kabel światłowodowy oferuje wielomodową wydajność OM3 zoptymalizowaną dla 10 Gigabit Ethernet i aplikacji optyki równoległej na umiarkowanych odległościach. Geometria rdzenia/płaszcza 50/125 µm zapewnia stałą szerokość pasma modalnego i niską tłumienność. Złącza bagnetowe ST zapewniają bezpieczne i powtarzalne łączenie w środowiskach z tradycyjnymi i mieszanymi typami złączy, a dupleksowy montaż zachowuje polaryzację dla jednoczesnych kanałów nadawczych i odbiorczych. Długość 15 m równoważy zasięg i łatwość zarządzania dla połączeń między szafami lub szafa-urządzenie.

Nadaje się do

• łączy 10 Gigabit Ethernet w centrach danych i sieciach LAN
• wielomodowych szkieletów optycznych i paneli krosowych
• podłączania przełączników, serwerów, urządzeń SAN i transceiverów z interfejsami ST
• kablowania światłowodowego na krótkie i średnie dystanse w pomieszczeniach telekomunikacyjnych lub między szafami

Kluczowe specyfikacje

• Typ włókna: wielomodowy OM3
• Średnica rdzenia/płaszcza: 50/125 µm
• Typ złącza: ST na ST dupleks (bagnetowe)
• Długość: 15 metrów
• Polaryzacja: dupleks (oddzielne włókna nadawcze i odbiorcze)
• Typowe zastosowania: 10 GBASE-SR, łącza wielomodowe krótkiego zasięgu
• Płaszcz zewnętrzny: elastyczny płaszcz kabla do stosowania wewnątrz budynków

Sposób użycia

Sprawdź czystość powierzchni czołowych złączy przed montażem i w razie potrzeby wyczyść odpowiednimi narzędziami do czyszczenia światłowodów. Sprawdź, czy typ portu w sprzęcie sieciowym jest zgodny ze złączami ST lub w razie potrzeby użyj adapterów/konwerterów. Podłącz każdą wtyczkę ST, wyrównując bagnet i przekręcając, aby zablokować; zachowaj prawidłową orientację dupleksową, tak aby włókno nadawcze na jednym końcu łączyło się z włóknem odbiorczym na drugim końcu. Poprowadź kabel, unikając ostrych zagięć przekraczających minimalny promień gięcia włókna i zamocuj go za pomocą akcesoriów do zarządzania kablami, aby zapobiec naprężeniom.

Zalecenia

Aby uzyskać optymalną wydajność, używaj tego dupleksowego kabla OM3 w ramach przewidzianych dla niego limitów zasięgu wielomodowego (typowe odległości dla 10 Gigabit) i utrzymuj powierzchnie czołowe złączy w czystości. Unikaj ciasnych zagięć i naprężeń mechanicznych, a przechowuj kabel zwinięty bez załamań. Tam, gdzie porty ST nie są dostępne, użyj odpowiednich modułów adapterów lub przekonwertuj na wymagany typ złącza za pomocą kompatybilnego panelu krosowego.
