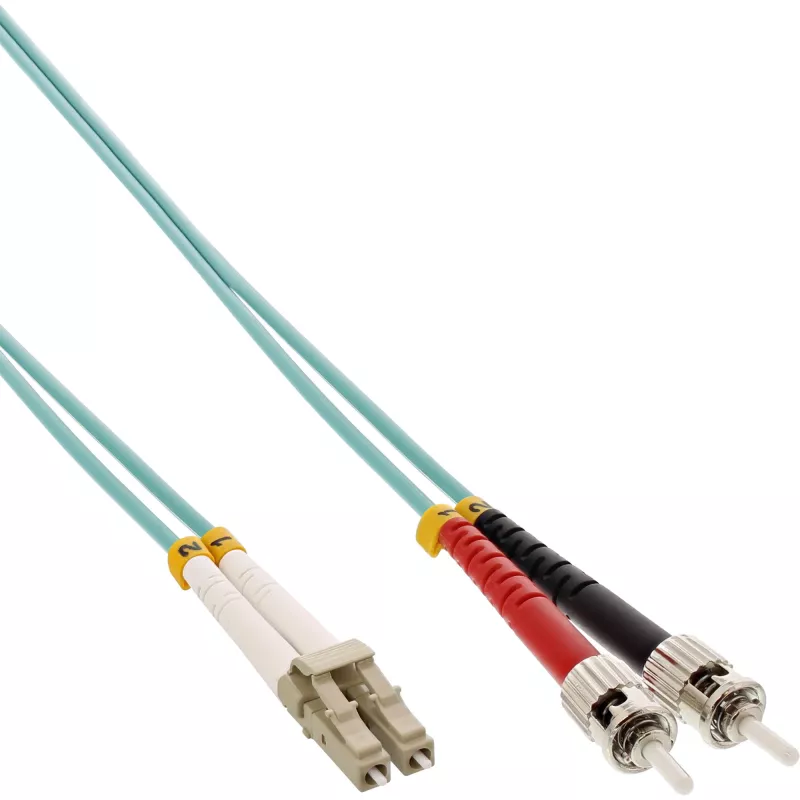

InLine Światłowodowy kabel duplex LC/ST 50/125µm OM3 3m

InLine Światłowodowy kabel duplex LC/ST 50/125µm OM3 3m to 3-metrowy kabel krosowy wielomodowy zaprojektowany do szybkiej transmisji danych w sieciach lokalnych i okablowaniu strukturalnym. Łączy złącze LC na jednym końcu ze złączem ST na drugim, obsługuje pracę w trybie pełnego dupleksu i wykorzystuje rdzeń/płaszcz o średnicy 50/125 µm dostosowany do wydajności wielomodowej OM3. Kabel został zaprojektowany tak, aby zachować integralność sygnału na łączach krótkiego i średniego zasięgu oraz integrować się ze sprzętem wymagającym zakończeń LC lub ST.

Zalety

Ten wielomodowy kabel duplex OM3 zapewnia niskie tłumienie i kontrolowaną przepustowość modalną odpowiednią dla Ethernetu gigabitowego i 10 Gigabit Ethernet na światłowodzie wielomodowym. Złącza LC i ST oferują szeroką kompatybilność urządzeń: LC do nowoczesnych nadajników-odbiorników, a ST do starszego sprzętu. Długość 3 m równoważy zasięg i łatwość zarządzania w szafach, panelach krosowych i konfiguracjach biurkowych. Płaszcz kabla i tulejki złączy są zbudowane tak, aby wytrzymać wielokrotne wpinanie i utrzymywać optyczne dopasowanie.

Zastosowanie

• Połączenia krosowe między przełącznikami, routerami i nadajnikami-odbiornikami w centrach danych i pomieszczeniach telekomunikacyjnych
• Łączenie sprzętu sieciowego wykorzystującego port LC z urządzeniami z interfejsami ST
• Łącza światłowodowe wielomodowe krótkiego i średniego zasięgu przenoszące szybki Ethernet (1G/10G)
• Laboratoryjne konfiguracje testowe i środowiska edukacyjne wymagające niezawodnych łączy wielomodowych

Kluczowe specyfikacje

• Typ światłowodu: OM3 wielomodowy
• Średnica rdzenia/płaszcza: 50/125 µm
• Typy złączy: LC (jeden koniec) i ST (drugi koniec), konfiguracja duplex
• Długość: 3 metry
• Obsługiwana praca: pełnodupleksowa transmisja optyczna
• Typowe zastosowanie: wielomodowy Ethernet do 10 Gb/s na obsługiwanych odległościach
• Płaszcz kabla: elastyczny kabel krosowy wielomodowy odpowiedni do użytku wewnętrznego

Jak używać

Zlokalizuj porty LC i ST w swoim sprzęcie i upewnij się, że oba końce są czyste przed instalacją. Włóż złącze LC do odpowiedniego nadajnika-odbiornika lub portu LC, aż zaskoczy na swoje miejsce. Wyrównaj i podłącz złącze ST do gniazda ST, korzystając ze sprzęgła bagnetowego, przekręcając tuleję złącza, aby je zabezpieczyć. Poprowadź kabel tak, aby uniknąć ciasnych zagięć i naprężeń mechanicznych; zachowaj minimalny promień gięcia zalecany dla wielomodowych kabli krosowych. Sprawdź stan łącza na podłączonych urządzeniach i wykonaj diagnostykę mocy optycznej lub łącza, jeśli to konieczne.

Zalecenia

Chroń czoła złączy zaślepkami przeciwpyłowymi, gdy nie są podłączone, i czyść je zatwierdzonymi narzędziami do czyszczenia światłowodów przed połączeniem. Unikaj powtarzających się ostrych zagięć i silnego ściskania; przechowuj kabel delikatnie zwinięty. W przypadku krytycznych łączy przetestuj tłumienność wtrąceniową i odbiciową po instalacji, aby potwierdzić, że wydajność spełnia wymagania sieciowe.
