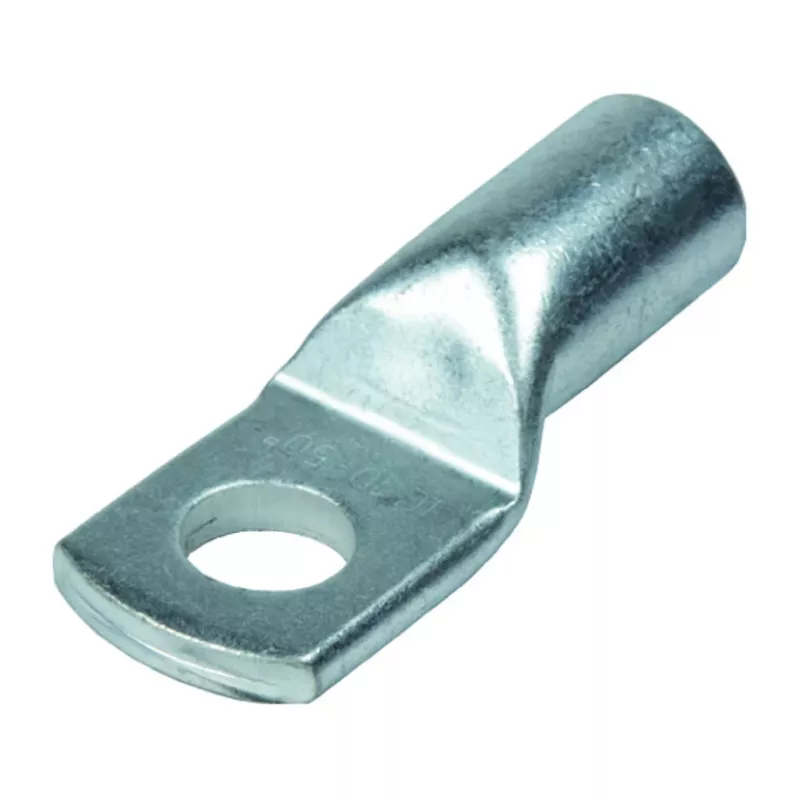

Intercable ICR5010 Tulejka kablowa 50 mm² M10 cynkowana R-Series

Tulejka kablowa do niezawodnych połączeń elektrycznych w rozdzielniach i zastosowaniach przemysłowych. Wykonana z miedzi elektrolitycznej cynkowanej, zapewnia doskonałą przewodność i odporność na korozję, a lejkowaty wlot umożliwia łatwe wprowadzenie przewodów miedzianych o przekroju 50 mm². Otwór pod śrubę M10 (średnica 10,5 mm) zapewnia pewne połączenie z zaciskami lub szynami zbiorczymi, zgodnie z normą DIN 46235 dla zaciskania sześciokątnego.

Zalety

ICR5010 oferuje doskonałe parametry elektryczne dzięki wysokiej czystości miedzi i galwanicznej cynie, która zapobiega utlenianiu i utrzymuje niską rezystancję styku. Konstrukcja serii R charakteryzuje się standardową grubością ścianki, która równoważy wytrzymałość mechaniczną z efektywnym zaciskaniem. Pasuje do przewodów miedzianych giętkich (klasa 5) i sztywnych (klasa 1, 2), co czyni go uniwersalnym do różnych potrzeb instalacyjnych. Zakres temperatur pracy od -50°C do +150°C i napięcie znamionowe do 1000 V zapewniają przydatność w wymagających środowiskach.

Zastosowanie

• Systemy rozdzielcze
• Maszyny przemysłowe i szafy sterownicze
• Instalacje elektryczne wymagające niezawodnych zakończeń
• Przewody miedziane o przekroju 50 mm²
• Zastosowania z połączeniami śrubowymi M10

Kluczowe specyfikacje

• Typ produktu: Tulejka kablowa
• Przekrój kabla: 50 mm²
• Średnica otworu pod śrubę: M10 (10,5 mm)
• Materiał: Miedź elektrolityczna (E-Cu), cynkowana
• Norma: DIN 46235
• Typ zaciskania: Zaciskanie sześciokątne
• Kompatybilność przewodów: Przewody miedziane (klasa 1, 2, 5)
• Zakres temperatur pracy: -50°C do +150°C
• Napięcie znamionowe: Do 1000 V
• Typ wlotu: Lejkowaty
• Średnica wewnętrzna wlotu kabla: Ok. 9,5 mm
• Średnica zewnętrzna tulei: Ok. 14 mm
• Zgodny z RoHS: Tak

Zalecenia

Aby uzyskać optymalną wydajność, użyj narzędzia do zaciskania sześciokątnego dopasowanego do rozmiaru tulejki i postępuj zgodnie z wytycznymi DIN 46235. Upewnij się, że przewód jest w pełni wprowadzony do lejkowatego wlotu przed zaciskaniem. Cynkowana powierzchnia może wymagać lekkiego czyszczenia, jeśli jest przechowywana przez dłuższy czas, aby utrzymać optymalną przewodność.
