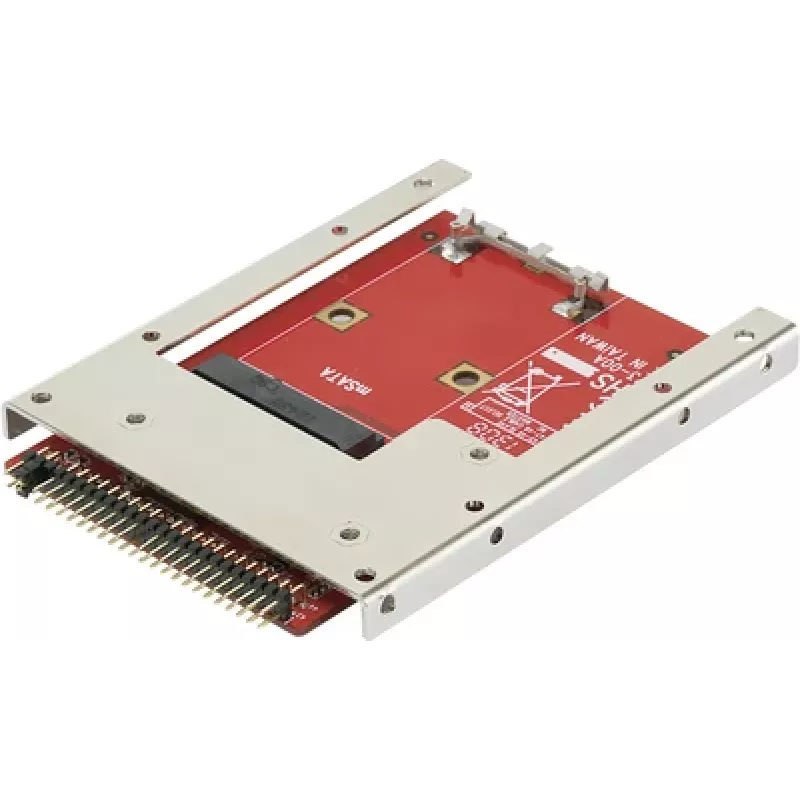

Interfejs konwertera Renkforce IDE mSATA 28554C162A do podłączania dysku SSD mSATA do interfejsu IDE

Interfejs konwertera Renkforce IDE mSATA 28554C162A umożliwia podłączanie dysków półprzewodnikowych mSATA do systemów wyposażonych w interfejs IDE (PATA). Adapter przeznaczony jest do modernizacji starszych komputerów stacjonarnych, sterowników przemysłowych lub notebooków, które nie posiadają złączy SATA ani mSATA, poprzez montaż nowoczesnych dysków SSD mSATA. Zapewnia fizyczny i protokołowy pomost, dzięki któremu moduł mSATA może zostać rozpoznany i wykorzystany przez host IDE, upraszczając modernizację pamięci masowej, naprawy i migrację danych na sprzęcie, który musi zostać zachowany.

Zalety

Konwerter ma kompaktową obudowę mieszczącą się w istniejących wnękach na napędy lub slotach adapterów bez konieczności znaczących modyfikacji sprzętowych. Zachowuje charakterystykę wydajności dysku SSD mSATA w ramach ograniczeń interfejsu IDE i zmniejsza potrzebę wymiany starszych płyt głównych lub kontrolerów. Urządzenie jest pasywne i nie wymaga specjalnych sterowników w przypadku większości hostów IDE opartych na BIOS-ie, co umożliwia prostą integrację dla techników serwisowych i integratorów systemów.

Zastosowanie

• Modernizacja starszych komputerów stacjonarnych do pamięci SSD bez wymiany płyty głównej
• Naprawa systemów przemysłowych lub wbudowanych, które oferują tylko złącza IDE/PATA
• Migracja danych ze starszych maszyn do nowoczesnych modułów mSATA w celu tworzenia kopii zapasowych lub klonowania
• Testowanie lub prace warsztatowe, gdzie dysk mSATA musi być używany z hostem IDE

Kluczowe specyfikacje

• Interfejs: mSATA (SSD) na IDE (PATA)
• Obsługiwany format: moduł mSATA
• Zasilanie: wymagane standardowe zasilanie IDE z hosta
• Kompatybilność przesyłu danych: działa w granicach protokołu IDE/PATA
• Złącze fizyczne: 44-pinowe/40-pinowe złącze zgodne z IDE lub odpowiednie okablowanie adaptera
• Montaż: kompaktowy adapter odpowiedni do instalacji wewnętrznej we wnękach na napędy lub na wspornikach

Sposób użycia

Zainstaluj dysk SSD mSATA w gnieździe adaptera i zabezpiecz go zgodnie z punktami montażowymi modułu. Podłącz adapter do systemu hosta za pomocą taśmy IDE i odpowiedniego złącza zasilania z zasilacza hosta. Włącz system i wejdź do BIOS-u, jeśli to konieczne, aby włączyć wykrywanie urządzeń IDE; dysk SSD mSATA powinien pojawić się jako urządzenie pamięci masowej IDE. W razie potrzeby użyj standardowych narzędzi do zarządzania dyskami lub klonowania, aby podzielić na partycje, sformatować lub zmigrować dane na nowo podłączony dysk. Postępuj zgodnie z instrukcją systemu hosta w celu uzyskania informacji o ustawieniach BIOS-u dotyczących trybu dysku lub konfiguracji master/slave.

Zalecenia

Przed instalacją sprawdź kompatybilność BIOS-u hosta z niestandardowymi urządzeniami IDE i upewnij się, że moduł mSATA jest obsługiwany pod względem pojemności i zasilania. Podczas obsługi dysku SSD i adaptera używaj uziemionego stanowiska pracy i wykonaj kopię zapasową ważnych danych przed migracją. W przypadku instalacji przemysłowych zapewnij mechaniczne mocowanie i poprowadzenie kabli, aby zapobiec wibracjom lub rozłączeniu.
