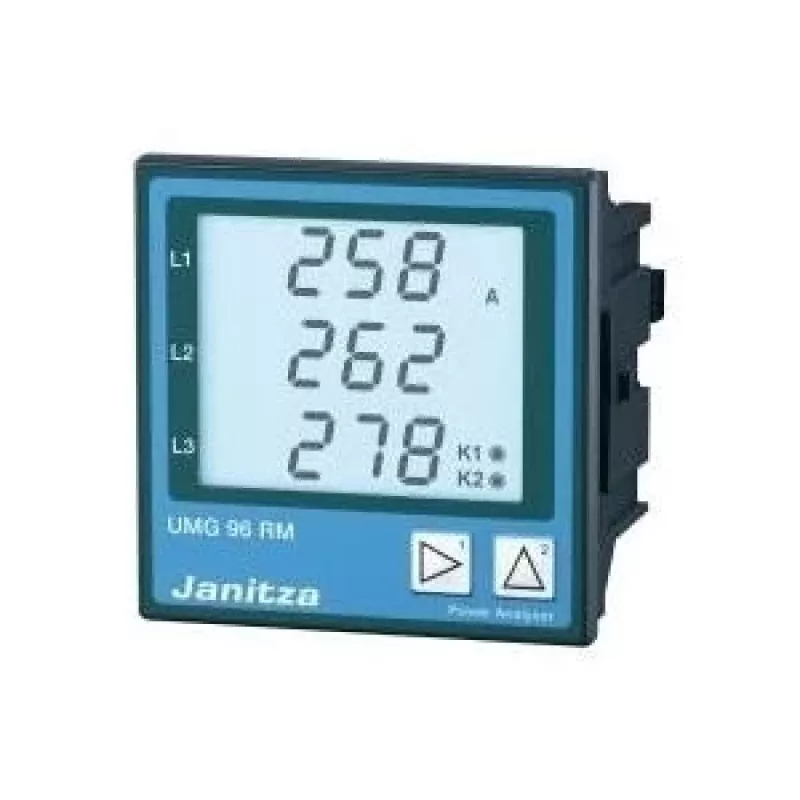

Janitza UMG96RM-E 6-kanałowy analizator sieci z Ethernetem i monitoringiem prądu różnicowego, 10-300V L-N / 18-520V L-L 5222036

Janitza UMG96RM-E wyróżnia się jako kompaktowy, ale wydajny 6-kanałowy analizator sieci, który łączy precyzyjny pomiar energii ze zintegrowanym monitoringiem prądu różnicowego (RCM) oraz podwójną komunikacją Ethernet/RS485. W przeciwieństwie do podstawowych mierników energii zapewnia dokładność pomiaru energii klasy 0.5S oraz pełną analizę jakości energii zgodnie z IEC 61000-4-30, co czyni go idealnym rozwiązaniem dla nowoczesnych systemów zarządzania energią, w których zarówno bezpieczeństwo elektryczne, jak i przejrzystość danych są kluczowe.

Najważniejsze cechy

• 6 kanałów pomiarowych: 3 napięciowe (L-N: 10–300 V AC, L-L: 18–520 V AC) i 3 prądowe poprzez zewnętrzne przekładniki prądowe (x/1A lub x/5A)
• Zintegrowany monitoring prądu różnicowego (RCM) do wczesnego wykrywania uszkodzeń izolacji
• Interfejsy Ethernet (RJ45) i RS485 z obsługą Modbus TCP/IP, Modbus RTU, HTTP, FTP, NTP, SNMP i SMTP
• Dokładność energii czynnej klasy 0.5S (IEC 62053-22) oraz pomiar jakości energii zgodnie z IEC 61000-4-30
• Analiza harmonicznych do 63. rzędu
• Przejrzysty wyświetlacz LCD do odczytu i konfiguracji na miejscu
• Konstrukcja do montażu panelowego (96x96 mm) z ochroną przednią IP54

W codziennym użytkowaniu

UMG96RM-E został zaprojektowany do ciągłego monitorowania w instalacjach przemysłowych i komercyjnych. Szeroki zakres napięcia pomocniczego (95–240 V AC / 135–340 V DC) zapewnia elastyczną integrację, a wewnętrzny rejestrator danych (256 MB) przechowuje długoterminowe trendy i zdarzenia. Dwa wejścia cyfrowe i dwa wyjścia cyfrowe umożliwiają monitorowanie stanu i proste zadania sterowania. Funkcja RCM stale mierzy prądy różnicowe, pomagając zapobiegać niebezpiecznym prądom zwarciowym i ograniczać przestoje. Dzięki dwóm portom komunikacyjnym urządzenie można zintegrować z istniejącymi systemami SCADA lub zarządzania budynkiem poprzez Modbus TCP/IP lub RTU, a także obsługuje dostęp przez sieć WWW via HTTP do zdalnej diagnostyki.

Pełna specyfikacja

• Kanały pomiarowe: 6 (3x napięcie, 3x prąd)
• Zakres napięcia (L-N): 10–300 V AC
• Zakres napięcia (L-L): 18–520 V AC
• Wejście prądowe: poprzez przekładniki prądowe (x/1A lub x/5A)
• Monitoring prądu różnicowego (RCM): Tak
• Komunikacja: Ethernet (RJ45), RS485
• Protokoły: Modbus TCP/IP, Modbus RTU, HTTP, FTP, NTP, SNMP, SMTP
• Dokładność energii: klasa 0.5S (IEC 62053-22)
• Jakość energii: IEC 61000-4-30
• Harmoniczne: do 63. rzędu
• Wyświetlacz: LCD
• Rejestrator danych: 256 MB wewnętrzny
• Wejścia cyfrowe: 2
• Wyjścia cyfrowe: 2
• Montaż: panelowy, 96x96 mm
• Zakres częstotliwości: 45–65 Hz
• Napięcie pomocnicze: 95–240 V AC (45–65 Hz) / 135–340 V DC
• Klasa ochrony przód: IP54
• Klasa ochrony tył: IP20

Uwaga końcowa

Janitza UMG96RM-E to przyszłościowy wybór do monitorowania energii i analizy jakości energii, oferujący bezpieczeństwo RCM, wszechstronną komunikację i wysoką dokładność w standardowym formacie panelowym 96x96 mm.
