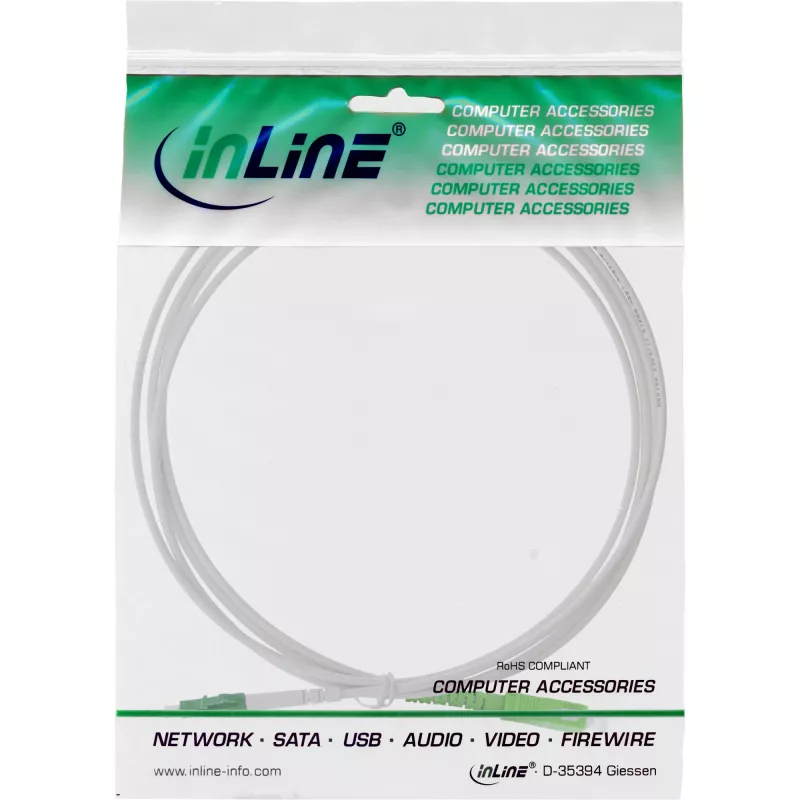

Jednowłóknowy symetryczny patchcord światłowodowy InLine LC/APC (8°) na SC/APC (8°) 9/125µm OS2, 2 m

Jednowłóknowy symetryczny patchcord światłowodowy InLine LC/APC (8°) na SC/APC (8°) 9/125µm OS2, 2 m to wstępnie zmontowany jednomodowy kabel zastępczy przeznaczony do instalacji FTTH i połączeń optycznych punkt-punkt. Kabel wykorzystuje włókno OS2 9/125 µm i jest wyposażony w złącze LC/APC na jednym końcu oraz SC/APC na drugim, oba z polerowaniem APC 8° zapewniającym niski poziom odbić wstecznych. Pancerna osłona zewnętrzna o średnicy 3,0 mm oraz wewnętrzna spiralna rurka ze stali nierdzewnej zapewniają mechaniczną ochronę odpowiednią do prowadzenia w domu pomiędzy punktem transferowym, ONT/OLT a modemem światłowodowym.

Zalety

Kabel łączy kompaktową formę LC z solidnym interfejsem SC, umożliwiając elastyczne połączenia urządzeń i paneli krosowych przy zachowaniu niskiej tłumienności wtrąceniowej i wysokiej tłumienności odbiciowej. Bezhalogenowy płaszcz zewnętrzny i wzmocniona metalowa rurka zwiększają trwałość w porównaniu z cienkimi fabrycznymi patchcordami, zmniejszając ryzyko uszkodzenia podczas instalacji lub codziennego użytkowania. Produkt dostarczany jest z raportem z testów i spełnia odpowiednie normy IEC dotyczące wydajności włókien oraz zachowania w warunkach pożaru i toksyczności.

Przeznaczenie

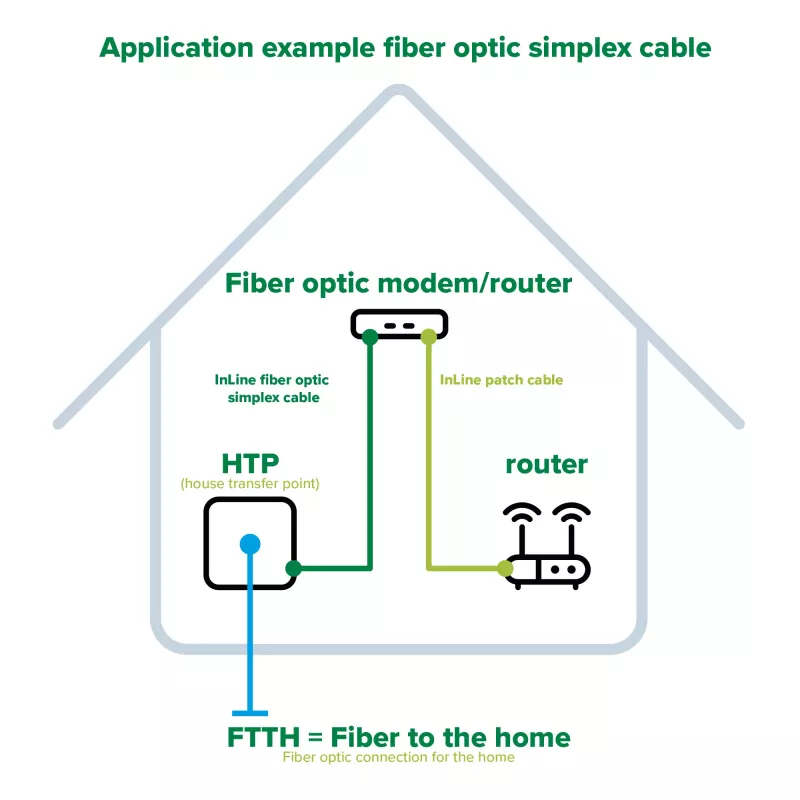

• Instalacje FTTH łączące punkt wejścia do domu z portami ONT/ONT lub routerami domowymi
• Połączenia paneli krosowych ze sprzętem sieciowym w lokalach i małych szafach dystrybucyjnych
• Łącza światłowodowe jednomodowe wymagające złączy zakończonych szlifem APC w celu zminimalizowania odbić wstecznych
• Wymiana cienkich lub uszkodzonych, wstępnie zainstalowanych patchcordów konsumenckich

Kluczowe specyfikacje

• Typ włókna: OS2 jednomodowe, 9/125 µm
• Złącza: LC/APC (8°) na SC/APC (8°)
• Średnica zewnętrzna kabla: ok. 3,0 mm (pancerna)
• Wzmocnienie wewnętrzne: spiralna rurka ze stali nierdzewnej
• Tłumienność wtrąceniowa (typowa): <0,20 dB; maksymalna <0,30 dB
• Tłumienność odbiciowa: >60 dB (APC)
• Typ polerowania: APC 8°
• Zakres temperatury pracy: -40 °C do +85 °C
• Płaszcz: bezhalogenowy, biały
• Długość kabla: 2 m

Sposób użycia

Podłącz końcówkę LC/APC do urządzenia lub portu panelu krosowego dostosowanego do złączy LC, a końcówkę SC/APC do odpowiadającego mu portu SC. Przed połączeniem upewnij się, że oba złącza i porty urządzenia są czyste, aby uniknąć pogorszenia wydajności; użyj narzędzia do czyszczenia światłowodów lub bezpyłkowych wacików z odpowiednim środkiem czyszczącym. Ułóż kabel bez ostrych zagięć i unikaj ściskania pancernej rurki; zachowaj minimalny promień gięcia zalecany dla jednomodowych kabli krosowych. Po instalacji zweryfikuj jakość łącza, korzystając z dostarczonego raportu z testów lub odpowiedniego przyrządu do testów optycznych.

Zalecenia

Przechowuj i instaluj kabel w suchym środowisku, unikaj narażenia na długotrwałe działanie promieni UV lub chemikaliów. Wymieniając istniejące patchcordy konsumenckie, wybierz ten wytrzymalszy, pancerny kabel o średnicy 3 mm, aby zmniejszyć prawdopodobieństwo uszkodzenia podczas obsługi. Aby uzyskać najlepszą wydajność optyczną, stosuj złącza zakończone szlifem APC w całym łączu, wszędzie tam, gdzie odbicia optyczne muszą być zminimalizowane, a po instalacji wykonaj pomiary tłumienności wtrąceniowej i odbiciowej, jeśli sprzęt sieciowy je obsługuje.
