JOY-IT DEBO ESP8266-12F ESP8266 moduł WiFi do lutowania SBC-ESP8266-12F

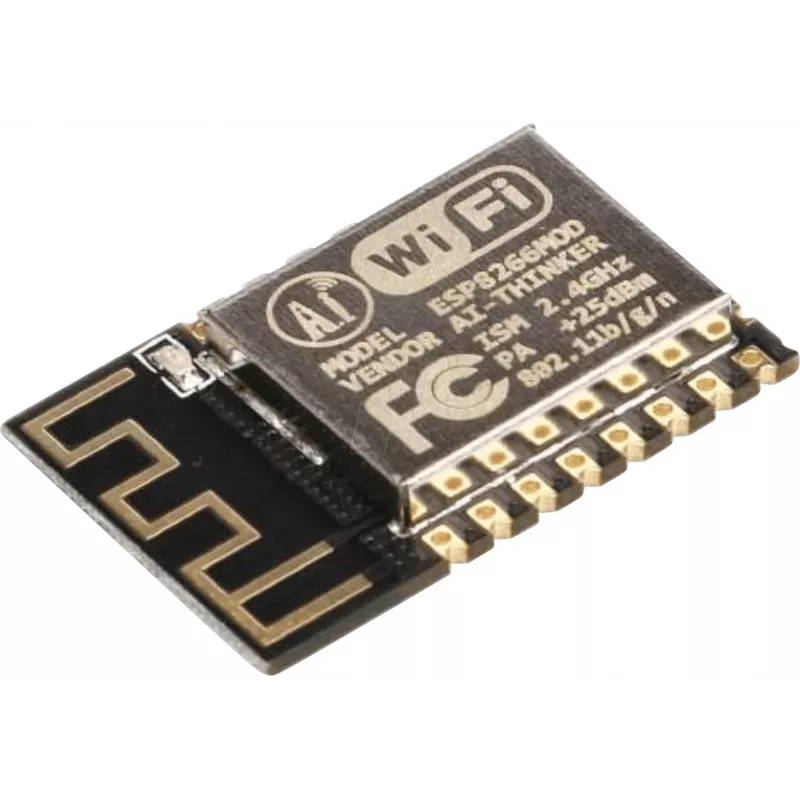

Twórcy systemów wbudowanych i hobbyści IoT mogą zintegrować niezawodną łączność Wi-Fi 2,4 GHz ze swoimi projektami PCB dzięki modułowi JOY-IT DEBO ESP8266-12F. Ten kompaktowy moduł SMD, oparty na systemie na chipie Espressif ESP8266EX, oferuje kompletne rozwiązanie sieciowe z 32-bitowym mikrokontrolerem Tensilica L106, 4 MB pamięci flash i wbudowaną anteną PCB. Jego krawędziowe połączenia typu castellated ułatwiają bezpośrednie lutowanie na płytce nośnej, umożliwiając bezprzewodową komunikację dla czujników, siłowników i systemów sterowania.

Kluczowe specyfikacje

• Espressif ESP8266EX SoC z 32-bitowym procesorem Tensilica L106 (80 MHz, do 160 MHz)
• 4 MB pamięci flash SPI i 64 KB pamięci RAM instrukcji / 96 KB pamięci RAM danych
• Wi-Fi 802.11 b/g/n, 2,4 GHz, z zabezpieczeniami WEP, WPA/WPA2, TKIP, AES
• 17 pinów GPIO z interfejsami UART, SPI, I2C, I2S, PWM i ADC
• Napięcie robocze 3,0–3,6 V (zalecane 3,3 V), prąd głębokiego uśpienia poniżej 20 µA
• Obsługuje tryby Station, Access Point i Station+AP; kompatybilny z Arduino IDE, MicroPython, ESP-IDF, NodeMCU

Dlaczego warto wybrać

DEBO ESP8266-12F zapewnia opłacalną i dobrze udokumentowaną ścieżkę dodania Wi-Fi do projektów. Jego pola lutownicze typu castellated zapewniają pewne lutowanie dla produkcji lub prototypowania, a wbudowana antena eliminuje potrzebę stosowania zewnętrznych komponentów. Dzięki szerokiemu wsparciu oprogramowania układowego i niskiemu zużyciu energii nadaje się do urządzeń zasilanych bateryjnie i aplikacji stale połączonych. 4 MB pamięci flash modułu pozwala na aktualizacje over-the-air i złożone szkice, dając elastyczność bez dodatkowego sprzętu.

Idealne zastosowania

• Węzły czujników IoT i kontrolery automatyki domowej
• Urządzenia noszone i przenośne rejestratory danych
• Bezprzewodowe interfejsy programowania i debugowania
• Inteligentne oświetlenie, przekaźniki i monitorowanie środowiska
• Projekty edukacyjne i szybkie prototypowanie

Warto wiedzieć

Moduł działa na poziomach logicznych 3,3 V, więc przy łączeniu z systemami 5 V wymagane jest przesunięcie poziomów. Jest dostarczany jako goły moduł do lutowania bez złączy i płytki nośnej. Do programowania należy połączyć go z adapterem USB-szeregowy i użyć Arduino IDE lub MicroPython do szybkiego wgrywania oprogramowania. Antena PCB jest zoptymalizowana dla 2,4 GHz, a kompaktowe wymiary modułu (około 24 x 16 mm) pasują do projektów o ograniczonej przestrzeni.
