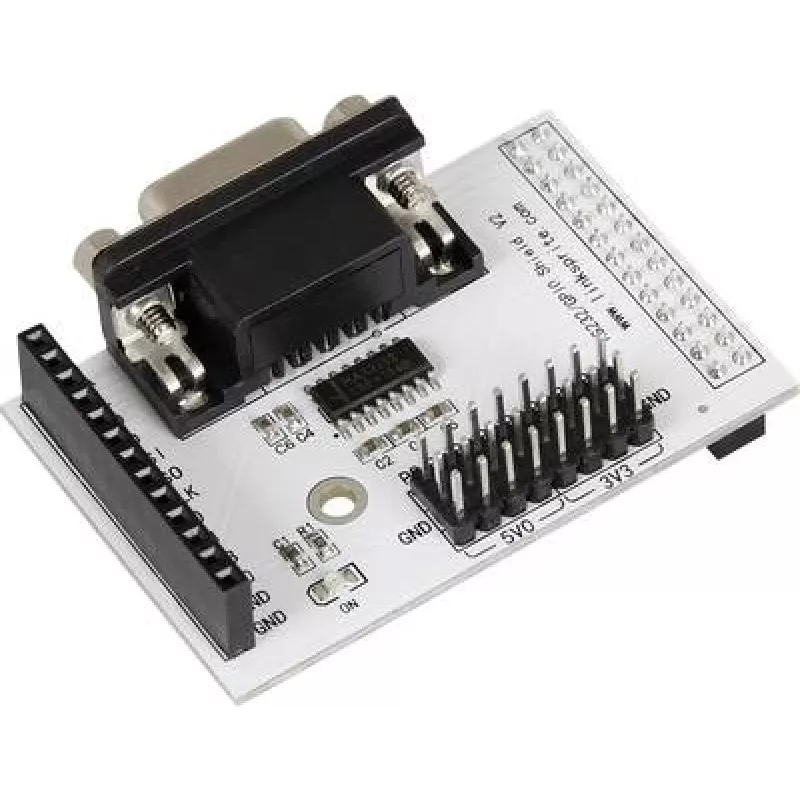

Joy-IT RS232 Breakout Board dla Raspberry Pi B+, 2B, 3B, 3B+, 4B

Joy-IT RS232 Breakout Board to wysokiej jakości płytka rozszerzeń umożliwiająca dodanie komunikacji szeregowej RS232 do Raspberry Pi. Kompatybilna z Raspberry Pi B+, 2B, 3B, 3B+ i 4B, wykorzystuje układ transceivera MAX3232 do niezawodnej konwersji poziomów logicznych 3,3V. Posiada złącze DB9 męskie, diody LED zasilania i danych oraz dołączone elementy montażowe ułatwiające instalację.

Zalety

Ta płytka rozszerzeń zapewnia proste i ekonomiczne rozwiązanie do integracji starszych urządzeń RS232 z nowoczesnymi systemami Raspberry Pi. Wbudowane diody LED oferują wizualną informację o stanie, a dołączone dystanse i śruby gwarantują stabilny montaż. Z obsługą prędkości transmisji do 250 kbps, nadaje się do szerokiego zakresu aplikacji komunikacji szeregowej.

Zastosowanie

• Dodawanie portów szeregowych RS232 do projektów z Raspberry Pi
• Podłączanie urządzeń przemysłowych, modemów lub odbiorników GPS
• Systemy wbudowane wymagające niezawodnej komunikacji szeregowej
• Środowiska edukacyjne i prototypowe

Kluczowe specyfikacje

• Kompatybilne modele Raspberry Pi: B+, 2B, 3B, 3B+, 4B
• Standard interfejsu szeregowego: RS232
• Typ złącza szeregowego: DB9 męskie
• Kompatybilność poziomów logicznych: 3,3V (GPIO Raspberry Pi)
• Układ transceivera: MAX3232
• Maksymalna prędkość transmisji: 250 kbps
• Napięcie zasilania: 3,3V / 5V (z GPIO Raspberry Pi)
• Wykorzystywane piny GPIO: TXD, RXD, GND, VCC
• Wskaźniki na płytce: dioda LED zasilania, dioda LED transmisji (TX), dioda LED odbioru (RX)
• Typ montażu: 4 otwory montażowe M2,5
• Zawartość zestawu: płytka RS232 Breakout Board, 4 dystanse M2,5, 4 śruby M2,5, 4 nakrętki M2,5

Zalecenia

Dla optymalnej wydajności należy używać ekranowanych kabli RS232 i zapewnić odpowiednie uziemienie. Płytka jest idealna do projektów wymagających niezawodnej komunikacji szeregowej ze starszym sprzętem.
