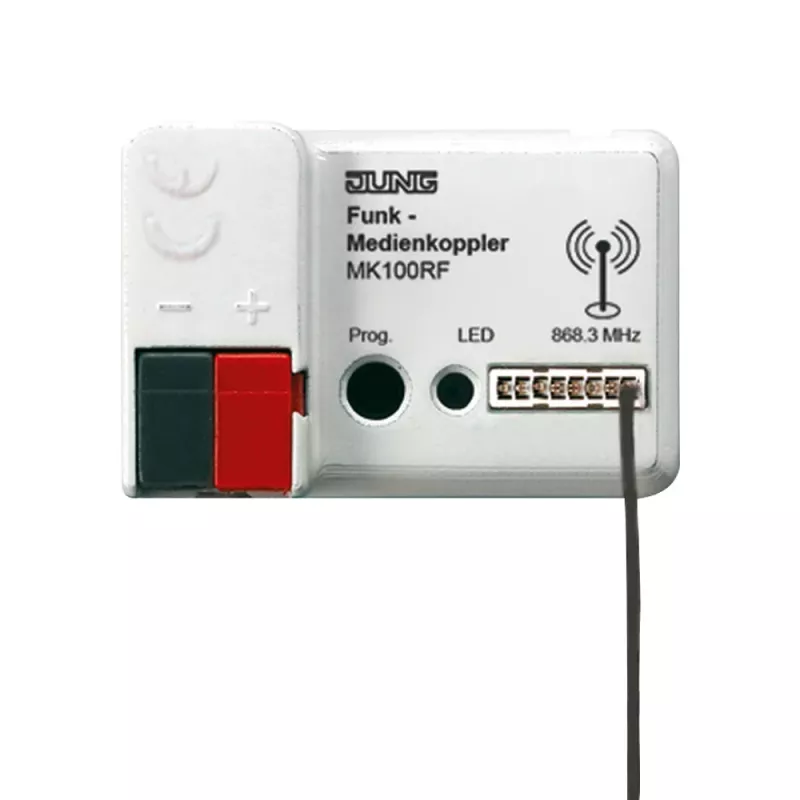

JUNG KNX RF/TP Media Coupler MK100RF

Instalacje KNX często łączą przewodowe urządzenia typu twisted pair (TP) z bezprzewodowymi urządzeniami radiowymi (RF), jednak te dwa segmenty nie mogą komunikować się bez mostu. JUNG KNX RF/TP Media Coupler MK100RF rozwiązuje ten problem, łącząc oba media w jedną logiczną sieć.

Dla kogo

Integratorzy systemów i elektrycy konfigurujący lub rozbudowujący inteligentne instalacje budynkowe KNX, które obejmują zarówno przewodowe, jak i bezprzewodowe urządzenia KNX.

Najważniejsze cechy

• Dwukierunkowa bramka między KNX RF (868,3 MHz) a KNX TP
• Konstrukcja podtynkowa do montażu w puszce ściennej 60 mm
• Zasilanie bezpośrednio z magistrali KNX, bez potrzeby dodatkowego zasilania
• Zintegrowana antena o zasięgu do 30 m wewnątrz i 100 m na zewnątrz
• Obsługa do 250 adresów grupowych i 250 powiązań
• Konfiguracja przez ETS5 lub nowszy

Specyfikacja

• Medium KNX: RF / TP
• Typ urządzenia: media coupler
• Typ instalacji: podtynkowy
• Zasilanie: magistrala KNX
• Częstotliwość RF: 868,3 MHz
• Maks. moc transmisji RF: 10 mW
• Zasięg wewnątrz: do 30 m
• Zasięg na zewnątrz: do 100 m (w linii widzenia)
• Klasa ochrony IP: IP20
• Temperatura pracy: 0°C do +45°C
• Oprogramowanie ETS: ETS5 lub nowszy
• Maks. adresy grupowe: 250
• Maks. powiązania: 250
• Szybkość telegramów: maks. 20 telegramów/s
• Antena: zintegrowana
• Wskaźniki LED: LED programowania, LED statusu
• Podłączenie magistrali: zacisk magistrali KNX (czerwony/czarny)
• Materiał obudowy: tworzywo sztuczne

Wskazówki

Umieść coupler w zasięgu urządzeń RF i upewnij się, że segment TP jest prawidłowo zakończony. Użyj ETS do skonfigurowania couplera i monitorowania ruchu telegramów między mediami.
