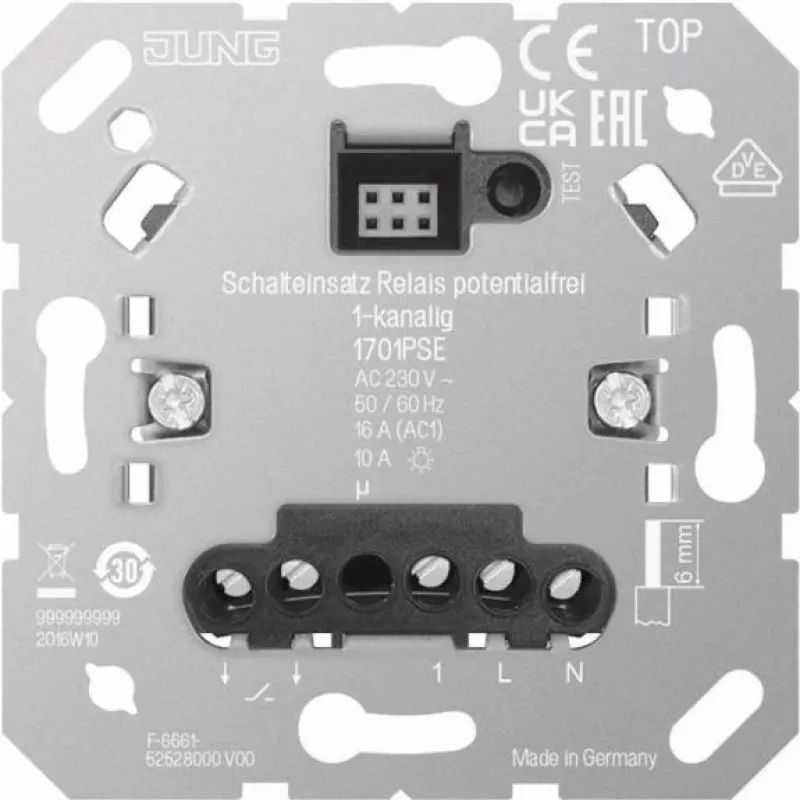

JUNG Wkład przekaźnikowy 1701PSE Beznapięciowy 1-kanałowy 10A

Ten wkład przekaźnikowy wyróżnia się beznapięciowym stykiem przełącznym, dzięki czemu nadaje się do sterowania odbiornikami wymagającymi izolacji galwanicznej od obwodu sterującego. W przeciwieństwie do standardowych wkładów przekaźnikowych, które mają wspólną referencję, model 1701PSE oferuje czysty styk NO do uniwersalnych zastosowań.

Najważniejsze cechy

• 1-kanałowy wkład przekaźnikowy ze stykiem beznapięciowym
• Zdolność przełączania do 10 A obciążenia rezystancyjnego
• Kompatybilny z ramkami przełączników JUNG AS, A, CD, LS
• Montaż podtynkowy z zaciskami śrubowymi

W codziennym użytkowaniu

JUNG Wkład przekaźnikowy 1701PSE to niezawodny komponent do przełączania oświetlenia lub innych odbiorników w automatyce budynkowej. Jego beznapięciowy styk umożliwia integrację z różnymi scenariuszami sterowania, w tym wymagającymi izolacji. Wkład pasuje do standardowych puszek podtynkowych i łączy się za pomocą zacisków śrubowych, mieszcząc przewody do 2 x 2,5 mm².

Pełna specyfikacja

• Typ produktu: Wkład przekaźnikowy
• Liczba kanałów: 1
• Typ styku: Beznapięciowy (styk NO)
• Napięcie znamionowe: AC 230 V ~
• Częstotliwość znamionowa: 50/60 Hz
• Prąd przełączania (obciążenie rezystancyjne): 10 A (cos φ = 1)
• Zdolność przełączania żarówek: 2300 W
• Zdolność przełączania halogenów wysokonapięciowych: 2300 W
• Zdolność przełączania halogenów niskonapięciowych z transformatorem elektronicznym: 1500 W
• Zdolność przełączania halogenów niskonapięciowych z transformatorem indukcyjnym: 1200 VA
• Zdolność przełączania świetlówek nieskompensowanych: 1200 VA
• Zdolność przełączania lamp LED < 2 W: 30 W
• Zdolność przełączania lamp LED > 2 W: 300 W
• Typ połączenia: Zaciski śrubowe
• Pojemność zacisków: maks. 2 x 2,5 mm² (drut/plecionka)
• Typ montażu: Podtynkowy
• Temperatura pracy: -5 °C do +45 °C
• Pobór mocy w trybie czuwania: < 0,5 W
• Klasa ochrony: IP20 (po zainstalowaniu)
• Kompatybilność: Ramki przełączników Jung (AS, A, CD, LS)

Uwaga końcowa

Do precyzyjnego sterowania i izolacji w instalacjach elektrycznych, model 1701PSE zapewnia niezawodne działanie w kompaktowej obudowie podtynkowej.
