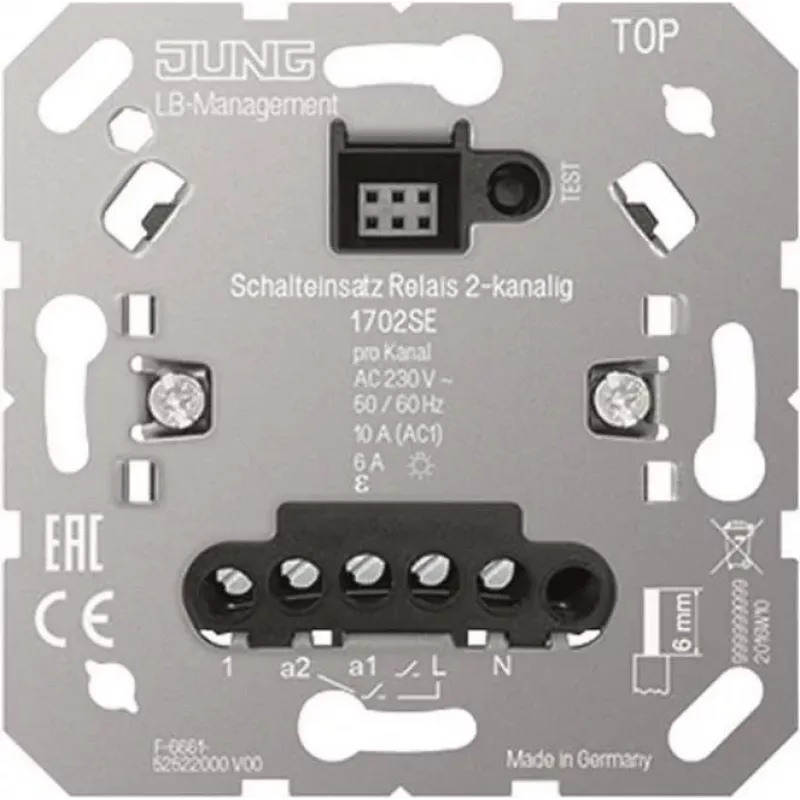

JUNG Wkładka przekaźnikowa, 2-kanałowa, 230 V AC, styki NO beznapięciowe, 10 A 1702SE

W budynkach mieszkalnych i komercyjnych elektrycy montują wkładkę przekaźnikową JUNG 1702SE w puszkach podtynkowych, aby sterować dwoma niezależnymi obwodami oświetlenia lub obciążenia za pomocą przycisków. Przełącza obciążenia 230 V AC za pomocą beznapięciowych styków normalnie otwartych, co czyni go odpowiednim dla szerokiej gamy typów lamp, w tym żarowych, halogenowych, LED i fluorescencyjnych.

Kluczowe specyfikacje

• Typ produktu: Wkładka przekaźnikowa
• Liczba kanałów: 2
• Typ styku: Beznapięciowy NO (normalnie otwarty)
• Napięcie robocze: AC 230 V ~, 50/60 Hz
• Maks. prąd przełączania: 10 A (obciążenie rezystancyjne)
• Maks. napięcie przełączania: AC 250 V
• Obciążenie lampami żarowymi: 2300 W
• Obciążenie lampami halogenowymi HV: 2300 W
• Obciążenie transformatorami elektronicznymi: 1500 W
• Obciążenie transformatorami indukcyjnymi: 1000 W
• Obciążenie lampami fluorescencyjnymi (nieskompensowane): 1200 VA
• Obciążenie lampami LED (> 2 W): 400 W
• Pobór mocy w trybie czuwania: maks. 1 W
• Podłączenie: zaciski śrubowe, do 2,5 mm²
• Montaż: podtynkowy w puszce instalacyjnej
• Temperatura otoczenia: -5 do +45 °C
• Klasa ochrony: IP20 (po zainstalowaniu)
• Wejście sterujące: 230 V AC do sterowania przyciskami

Dlaczego warto wybrać

Dwukanałowa konstrukcja umożliwia niezależne przełączanie dwóch obwodów z jednej wkładki, zmniejszając przestrzeń instalacyjną i nakład okablowania. Beznapięciowe styki zapewniają elastyczność dla różnych typów obciążeń, a szeroka kompatybilność obciążeń zapewnia niezawodne działanie zarówno z nowoczesnymi lampami LED, jak i tradycyjnymi źródłami światła.

Idealne zastosowania

• Sterowanie dwiema oddzielnymi grupami oświetlenia z jednego miejsca
• Przełączanie obciążeń za pomocą przycisków w instalacjach mieszkalnych lub komercyjnych
• Modernizacja istniejących puszek podtynkowych bez zmiany układu okablowania

Warto wiedzieć

Wkładka jest przeznaczona do stosowania z ramkami przełączników JUNG i pasuje do standardowych puszek instalacyjnych. Działa z sygnałami sterującymi 230 V AC z przycisków, eliminując potrzebę dodatkowego okablowania niskonapięciowego. Zaciski śrubowe akceptują przewody do 2,5 mm², zapewniając bezpieczne połączenia.
