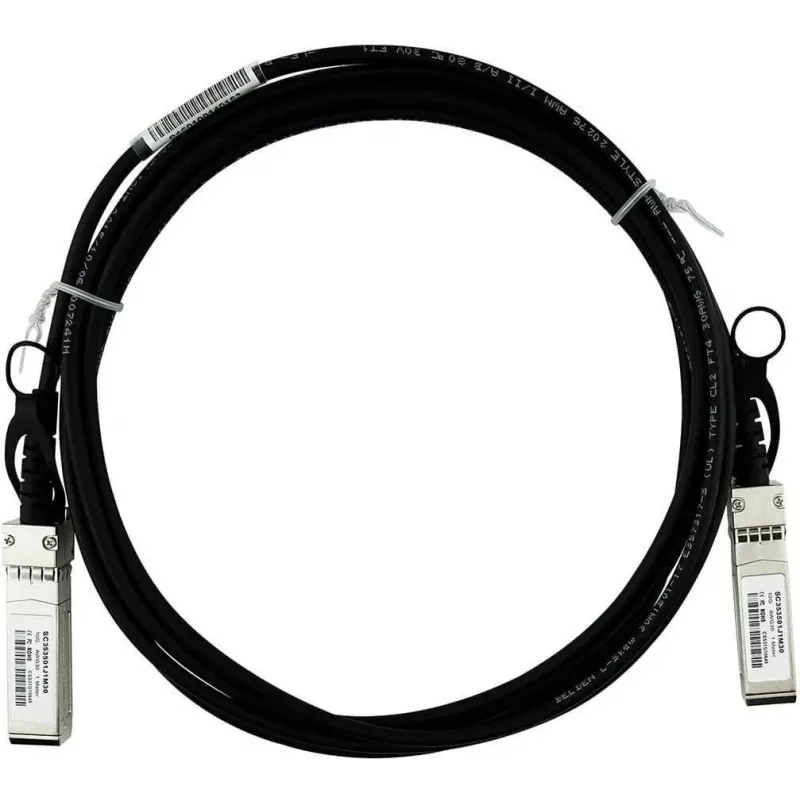

Kabel bezpośredniego połączenia (DAC) CBO 10 Gb/s 5 m, zgodny z Mellanox MCP2101-X04AB

Kabel bezpośredniego połączenia BlueOptics (DAC) CBO 10 Gb/s 5 m, zgodny z Mellanox MCP2101-X04AB to stały miedziany zestaw kabla twinax zapewniający łącze 10 gigabitów na sekundę na odcinku 5 metrów. Zaprojektowany do połączeń na krótkie odległości o dużej przepustowości, ten DAC łączy porty SFP+ bezpośrednio, bez oddzielnych transceiverów optycznych, co zmniejsza liczbę komponentów i upraszcza instalację. Przeznaczony jest do połączeń w ramach szafy oraz między serwerem a przełącznikiem, w których wymagane są niskie opóźnienia i przewidywalna wydajność.

Zalety

Ten kabel bezpośredniego połączenia oferuje stabilne połączenie 10 Gb/s z natywną kompatybilnością z portami Mellanox SFP+, co gwarantuje współpracę w trybie plug-and-play w zgodnych środowiskach. Stała konstrukcja miedzianego twinax zapewnia niskie opóźnienia i energooszczędną pracę w porównaniu z rozwiązaniami optycznymi z oddzielnymi transceiverami. Długość 5 metrów pokrywa typowe okablowanie w obrębie szafy i między sąsiednimi szafami, unikając jednocześnie strat sygnału związanych z pasywnym okablowaniem na dłuższych dystansach. Zintegrowana konstrukcja złącza upraszcza wdrażanie i zmniejsza liczbę części wymienianych w terenie.

Zastosowanie

• Połączenia między przełącznikiem na górze szafy a serwerem
• Bezpośrednie łącza między serwerami w obrębie szaf
• Połączenia na krótkie odległości w centrach danych i serwerowniach
• Łącza o dużej przepustowości dla macierzy pamięci masowej i klastrów obliczeniowych

Kluczowe specyfikacje

• Nominalna szybkość transmisji danych: 10 Gb/s na kanał
• Typ kabla: miedziany twinax (bezpośrednie połączenie)
• Współczynnik kształtu złącza: wtyki kompatybilne z SFP+
• Nominalna długość: 5 metrów
• Opóźnienie: niskie, bezpośrednie łącze elektryczne (zachowanie kabla pasywnego)
• Typowe środowisko użytkowania: połączenia na krótkie odległości w szafach i centrach danych

Sposób użycia

Zainstaluj DAC, wkładając każdy koniec zgodny z SFP+ do odpowiedniego portu SFP+ w przełącznikach, serwerach lub urządzeniach pamięci masowej, upewniając się, że jest on bezpiecznie osadzony, aż do zatrzaśnięcia zaczepu blokującego. Nie są wymagane oddzielne transceivery ani połączenia światłowodowe. Po fizycznej instalacji sprawdź stan łącza i prędkość w interfejsie zarządzania urządzenia nadrzędnego lub za pomocą narzędzi sieciowych systemu operacyjnego. Aby uzyskać przewidywalną wydajność, używaj kabla do połączeń punkt-punkt w obsługiwanym zasięgu 5 metrów i upewnij się, że oba końce są zgodne z sygnalizacją Mellanox SFP+ lub urządzeniami akceptującymi pasywne moduły DAC SFP+.

Zalecenia

Podczas obsługi kabla trzymaj za obudowy złączy i unikaj ostrych zagięć lub załamań; zachowaj minimalny promień gięcia określony przez producenta. Używaj tego DAC do połączeń wewnątrz szafy i na krótkich odcinkach między sąsiednimi szafami, gdzie wymagana jest wydajność 10 Gb/s i niskie opóźnienia. W przypadku dłuższych odcinków lub tam, gdzie wymagana jest izolacja optyczna, rozważ aktywne kable optyczne lub rozwiązania światłowodowe oparte na transceiverach.
