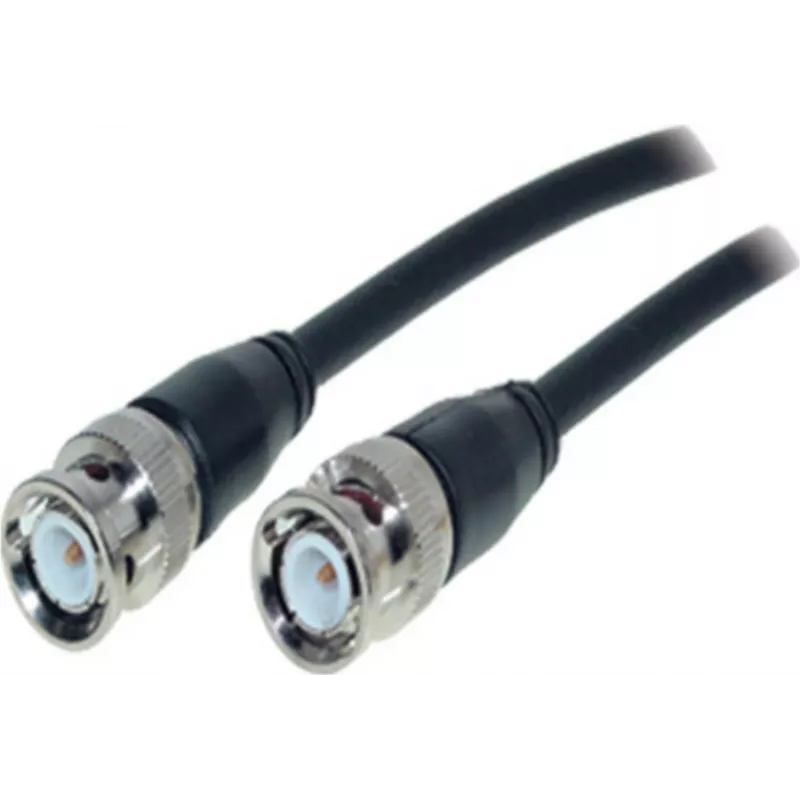

Kabel BNC ShiverPeaks 77503 RG — koncentryczny kabel połączeniowy, złącza BNC

Kabel BNC ShiverPeaks 77503 RG to koncentryczny kabel połączeniowy ze złączami BNC na obu końcach, zaprojektowany do stabilnej transmisji sygnału w środowiskach audio, wideo i częstotliwości radiowych. Jako kabel koncentryczny serii RG oferuje impedancję charakterystyczną i ekranowanie potrzebne do połączeń krótkich i średnich między urządzeniami z portami BNC, takimi jak kamery, monitory, sprzęt nadawczy i przyrządy pomiarowe. Ten konkretny kabel nadaje się do rutynowego patchowania, routingu studyjnego i instalacji CCTV, gdzie wymagana jest niezawodna ciągłość sygnału analogowego lub cyfrowego.

Zalety

Kabel łączy znane złącza bagnetowe BNC z konstrukcją koncentryczną serii RG, zapewniając spójne dopasowanie impedancji i zredukowane odbicia sygnału. Jego ekranowanie koncentryczne minimalizuje zakłócenia od zewnętrznych źródeł elektromagnetycznych, wspierając czystą transmisję dla kompozytowego wideo, RF i niektórych aplikacji audio. Złącza BNC zapewniają szybkie, bezpieczne połączenie mechaniczne, jednocześnie umożliwiając szybkie ponowne podłączanie podczas rekonfiguracji systemów.

Zastosowanie

• Podłączanie kamer CCTV do rejestratorów DVR lub monitorów
• Patchowanie sygnałów kompozytowego wideo w szafach studyjnych lub nadawczych
• Łączenie sprzętu testowego RF i generatorów sygnału
• Krótkie przebiegi między profesjonalnymi urządzeniami audio/wideo z portami BNC

Kluczowe specyfikacje

• Typ złącza: BNC męski do BNC męskiego
• Rodzina kabli: koncentryczny serii RG
• Impedancja: 50 omów (typowa dla kabli w stylu RG 58)
• Długość: około 3,0 m
• Ekranowanie: oplot i/lub folia ekranu koncentrycznego (dla zmniejszenia EMI)
• Typowe zastosowania: kompozytowe wideo, transmisja sygnału RF, testy i pomiary

Sposób użycia

Podłącz każde złącze BNC do odpowiedniego gniazda BNC w urządzeniach, wyrównując bagnet i dociskając złącze do gniazda, a następnie przekręć, aż się zablokuje. Upewnij się, że oba gniazda są czyste i wolne od zanieczyszczeń przed podłączeniem. Poprowadź kabel, unikając ostrych zagięć i długotrwałych punktów ucisku, które mogłyby uszkodzić przewód środkowy lub pogorszyć ekranowanie. W instalacjach z wieloma kablami oznacz każdy koniec, aby zachować czytelność ścieżek sygnału i uprościć rozwiązywanie problemów.

Zalecenia

Dla optymalnej wydajności utrzymuj biegi kablowe tak krótkie, jak to praktyczne, aby zmniejszyć tłumienie i straty sygnału. Unikaj prowadzenia kabla koncentrycznego równolegle z liniami zasilającymi wysokiego napięcia, aby zminimalizować indukowane zakłócenia. Jeśli wymagane są długie przebiegi lub krytyczna wydajność RF, rozważ użycie kabla koncentrycznego o wyższej specyfikacji lub dodanie odpowiedniej terminacji i wzmocnienia w razie potrzeby.
