kabel BNC ShiverPeaks 77515 RG (złącze koncentryczne BNC, model 77515)

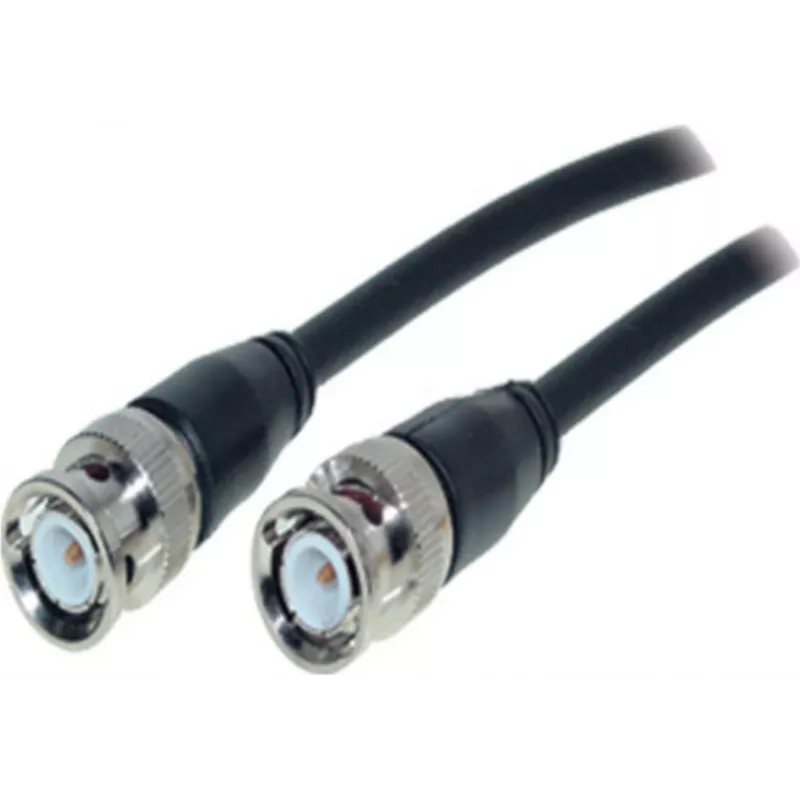

Kabel BNC ShiverPeaks 77515 RG to koncentryczny kabel połączeniowy zakończony złączami BNC, zaprojektowany do niezawodnej transmisji sygnału między urządzeniami wyposażonymi w gniazda BNC. Kabel wykorzystuje standardową konstrukcję koncentryczną RG, aby zapewnić stałą impedancję i ekranowanie elektromagnetyczne, odpowiednie do połączeń wideo, częstotliwości radiowych oraz sprzęcie testowym. Dostępny w długości 15,0 m z impedancją charakterystyczną 50 Ω, kabel ten przeznaczony jest do instalacji, napraw i tymczasowych zestawów testowych, gdzie wymagana jest stabilna ciągłość elektryczna i minimalizacja strat sygnału.

Zalety

Kabel zapewnia stałą impedancję 50 omów i połączenie BNC-BNC do prostego użytku plug-and-play z kompatybilnymi urządzeniami. Jego koncentryczna konstrukcja redukuje zakłócenia elektromagnetyczne i zachowuje integralność sygnału na długości 15,0 m. Trwałe złącza BNC zapewniają pewne mechaniczne sprzężenie i powtarzalny kontakt elektryczny przy częstym przepinaniu. Specyfikacja kabla jest zgodna z powszechnymi standardami koncentrycznymi RG, co czyni go kompatybilnym z szeroką gamą urządzeń wideo, RF i pomiarowych.

Zastosowanie

• Podłączanie sprzętu CCTV lub analogowego wideo z portami BNC
• Łączenie instrumentów testowych RF, generatorów sygnałowych i analizatorów widma
• Tymczasowe lub półstałe zestawy laboratoryjne i warsztatowe do pomiarów
• Instalacje i naprawy audio/wideo wymagające kabla koncentrycznego 50 Ω

Kluczowe specyfikacje

• Typ kabla: koncentryczny RG
• Typ złącza: BNC męski na BNC męski
• Impedancja charakterystyczna: 50 Ω
• Długość: 15,0 m
• Typowe zastosowanie: połączenia sprzętu wideo, RF i testowego

Sposób użycia

Podłącz każde złącze BNC do odpowiedniego gniazda BNC w urządzeniu źródłowym i docelowym, aż bagnetowe sprzęgło zatrzaśnie się na miejscu. Upewnij się, że sprzęt jest wyłączony podczas podłączania lub odłączania, aby uniknąć stanów przejściowych. Ułóż kabel tak, aby zminimalizować ostre zagięcia, załamania lub bliskie równoległe prowadzenie z liniami zasilającymi o wysokim natężeniu prądu, aby zachować integralność sygnału. W przypadku dłuższych instalacji zweryfikuj dopasowanie impedancji w całym łańcuchu sygnałowym, aby zmniejszyć odbicia i straty.

Zalecenia

Przed użyciem sprawdź końcówki złączy i w razie potrzeby wyczyść styki. Unikaj wielokrotnego ciasnego zginania przy połączeniach złączy i przechowuj kabel zwinięty luźno, aby przedłużyć jego żywotność. W przypadku pomiarów RF należy zachować długość i prowadzenie zgodne z odniesieniami kalibracyjnymi.
