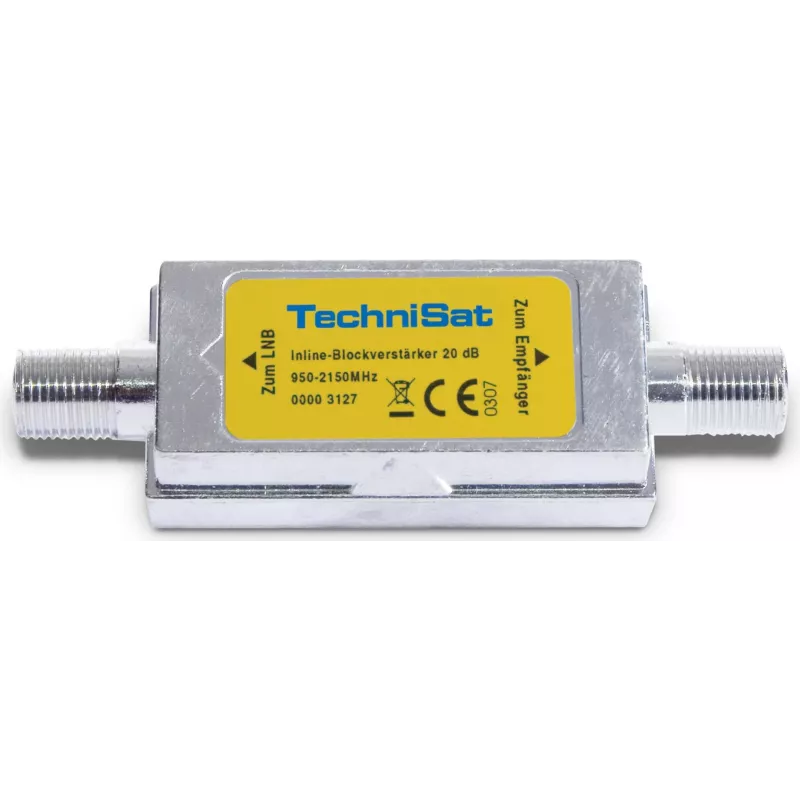

kabel combiner TechniSat Inline Block Amplifier

TechniSat Inline Block Amplifier to kompaktowy sumator kablowy przeznaczony do wzmacniania zakresu częstotliwości pośrednich 950–2150 MHz. Zapewnia wzmocnienie 20 dB, ma impedancję 75 Ω i waży 22 g, dzięki czemu nadaje się do wzmacniania i dystrybucji w instalacjach kablowych i satelitarnych. Prąd roboczy jest dostarczany do wzmacniacza za pomocą kabla koncentrycznego.

Zalety

Wzmacniacz zapewnia stałe wzmocnienie 20 dB w zakresie 950–2150 MHz w lekkiej, srebrnej obudowie. Jego impedancja 75 Ω pasuje do standardowych systemów kabli koncentrycznych, a zasilanie przez kabel koncentryczny eliminuje potrzebę osobnego przewodu zasilającego. Kompaktowe wymiary ułatwiają integrację w torze sygnałowym bez znaczących wymagań przestrzennych.

Zastosowanie

• Wzmacnianie inline sygnałów pośrednich częstotliwości kablowych i satelitarnych (950–2150 MHz)
• Małe dystrybucje kablowe w domach lub mieszkaniach
• Sytuacje, w których zasilanie jest dostarczane przez kabel koncentryczny

Kluczowe specyfikacje

• Zakres częstotliwości: 950–2150 MHz
• Wzmocnienie: 20 dB
• Impedancja: 75 Ω
• Waga: 0,022 kg
• Kolor: srebrny
• Zasilanie: przez kabel koncentryczny (prąd roboczy dostarczany kablem)
• Marka: TECHNISAT, MPN: 0001/3127, EAN: 4019588131279

Sposób użycia

Podłącz TechniSat Inline Block Amplifier w linii koncentrycznej między źródłem sygnału (odbiornik satelitarny lub kablowy) a urządzeniami końcowymi. Upewnij się, że wzmacniacz jest zorientowany zgodnie z oznaczeniami wejścia/wyjścia i że złącza koncentryczne są dobrze dokręcone. Zapewnij prąd roboczy wzmacniacza za pomocą stacji czołowej lub insertera zasilania dostarczającego napięcie stałe przez kabel koncentryczny. Po instalacji sprawdź poziomy sygnału i w razie potrzeby wyreguluj system.

Zalecenia

Zainstaluj wzmacniacz jak najbliżej źródła sygnału, aby poprawić stosunek sygnału do szumu. Używaj wysokiej jakości kabli koncentrycznych i złączy oraz unikaj zbędnych łańcuchów rozdzielaczy za wzmacniaczem, aby utrzymać efektywne wzmocnienie. Upewnij się, że źródło zasilania dostarczające prąd przez kabel koncentryczny spełnia wymagania wzmacniacza.
