Kabel DAC BlueOptics X4DACBL3-BL 3m QSFP 4x SFP+ Czarny

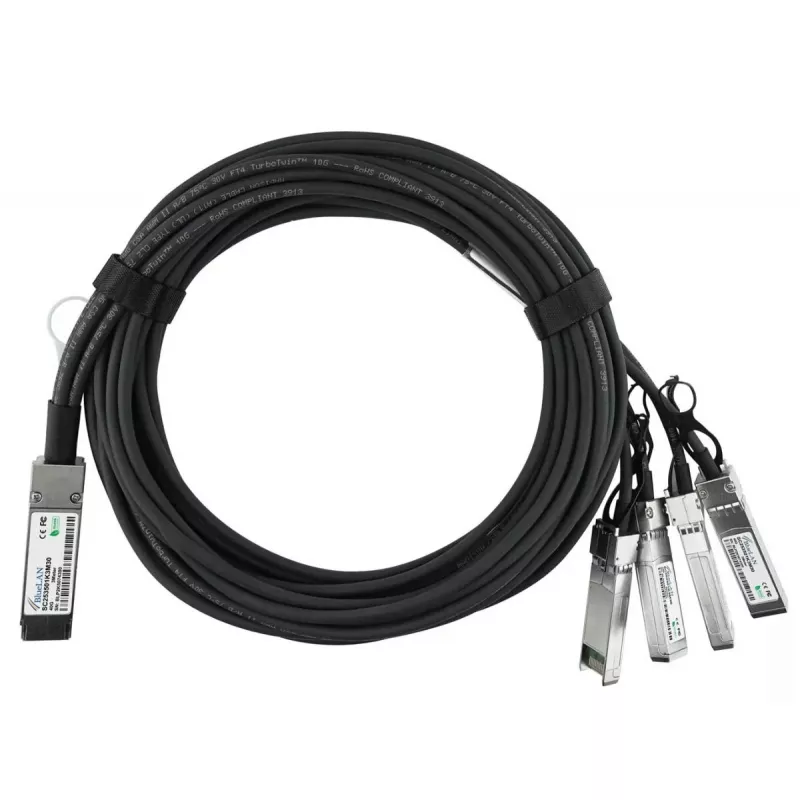

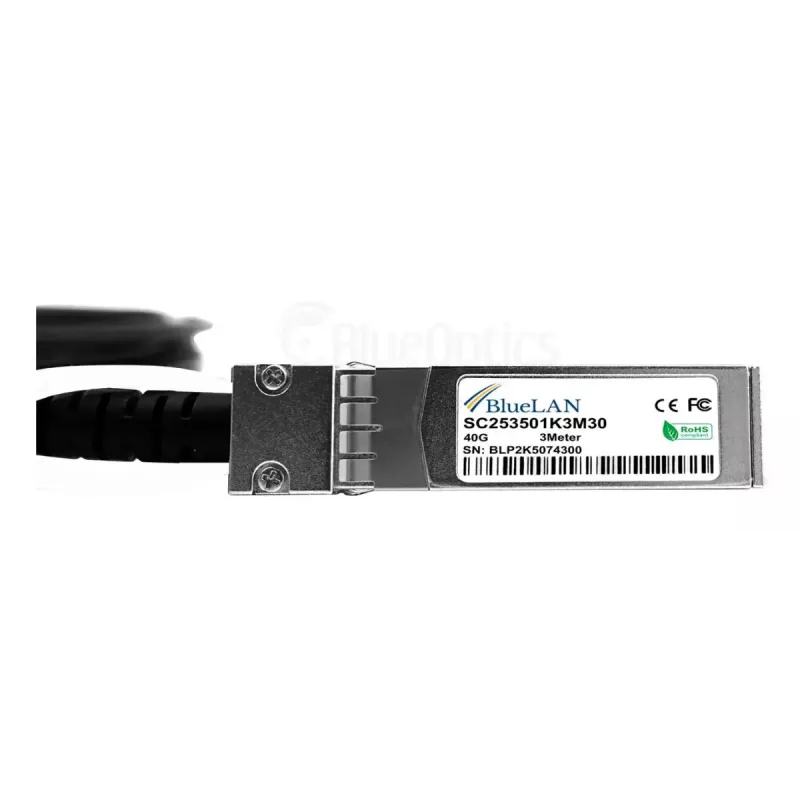

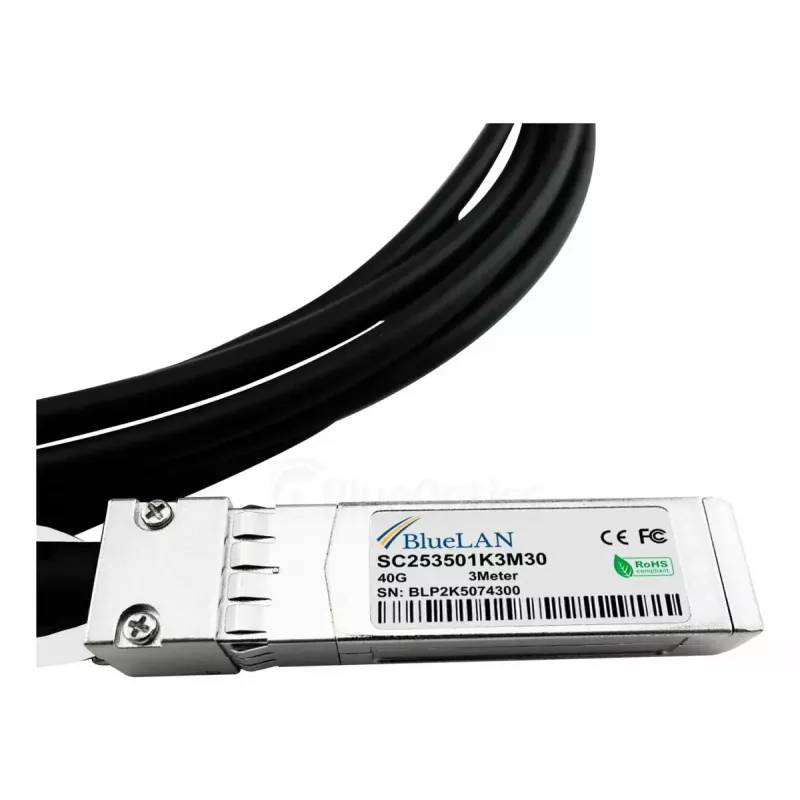

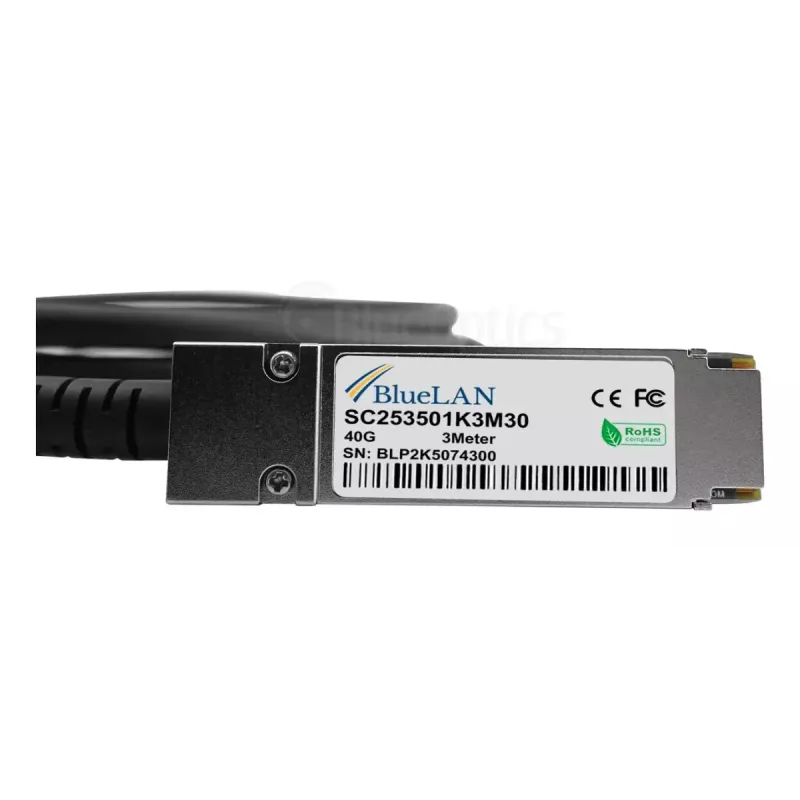

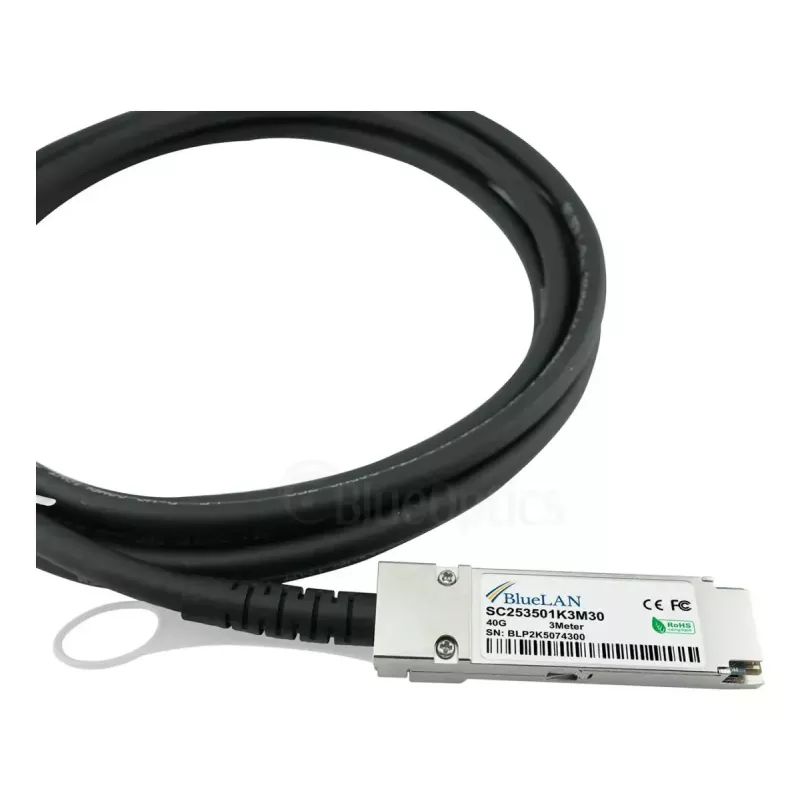

Kabel BlueOptics X4DACBL3-BL 3m QSFP 4x SFP+ Czarny to bezpośredni kabel miedziany (DAC) zaprojektowany do szybkich połączeń krótkiego zasięgu w środowiskach sieciowych. Z wtykiem QSFP na jednym końcu i czterema wtykami SFP+ na drugim, ten 3-metrowy kabel umożliwia agregację czterech łącz 10Gb/s w jeden port QSFP, zapewniając efektywne połączenia między szafami lub wewnątrz szafy. Kabel przeznaczony jest do połączeń w centrach danych i między przełącznikami serwerowymi, gdzie wymagane są niskie opóźnienia i niezawodna przepustowość.

Zalety

Ten kabel DAC oferuje niskie opóźnienia i stabilną wydajność elektryczną na dystansie 3 m, zmniejszając zużycie energii w porównaniu z aktywnymi alternatywami optycznymi. Zintegrowana konfiguracja QSFP na 4xSFP+ upraszcza okablowanie, łącząc wiele linii w jedną wiązkę, co zmniejsza wykorzystanie portów i fizyczną objętość kabli. Konstrukcja kabla zapewnia stabilną integralność sygnału, odpowiednią do instalacji o dużej gęstości i kompatybilność hot-plug z obsługiwanymi portami QSFP i SFP+.

Zastosowanie

• Połączenia między przełącznikami top-of-rack i end-of-row
• Podłączanie serwerów do przełączników agregacyjnych w centrach danych
• Środowiska o wysokiej gęstości struktury przełączników wymagające wielu łączy 10Gb
• Łącza krótkodystansowe wewnątrz szaf serwerowych lub między sąsiednimi szafami

Kluczowe specyfikacje

• Typ kabla: Bezpośredni kabel miedziany (pasywny DAC)
• Długość: 3 metry
• Złącze A: QSFP (interfejs quad SFP+)
• Złącze B: 4 × SFP+
• Agregowana szybkość transmisji danych: obsługa czterech linii 10 Gbps (do 40 Gbps łącznie przez QSFP)
• Typowa odległość użytkowa: połączenia krótkiego zasięgu wewnątrz szafy lub między szafami
• Kompatybilność: porty QSFP i SFP+ obsługujące pasywne połączenia DAC

Sposób użycia

Upewnij się, że port QSFP i docelowe porty SFP+ w przełącznikach lub serwerach są wyłączone, lub postępuj zgodnie z wytycznymi producenta sprzętu dotyczącymi hot-plug przed włożeniem. Dopasuj złącze QSFP do gniazda QSFP i delikatnie wsuń, aż się zatrzaśnie; następnie podłącz każdą wtyczkę SFP+ do odpowiednich portów SFP+. Sprawdź stan łącza w interfejsach zarządzania urządzeń hosta i potwierdź, że linie są zagregowane zgodnie z oczekiwaniami. Jeśli urządzenia obsługują hot-plug, kabel można wkładać lub wyjmować podczas pracy sprzętu, ale należy postępować zgodnie z instrukcjami producenta, aby uniknąć trzepotania łącza.

Zalecenia

Używaj tego 3-metrowego kabla DAC do krótkich, wydajnych połączeń wewnątrz szaf lub między sąsiednimi szafami. Unikaj prowadzenia kabla w pobliżu źródeł silnych zakłóceń elektromagnetycznych i nie przekraczaj zalecanego promienia gięcia. Sprawdź dokumentację przełącznika lub serwera pod kątem kompatybilności z pasywnymi kablami DAC oraz ewentualnych ograniczeń dotyczących oprogramowania układowego lub transceiverów.
