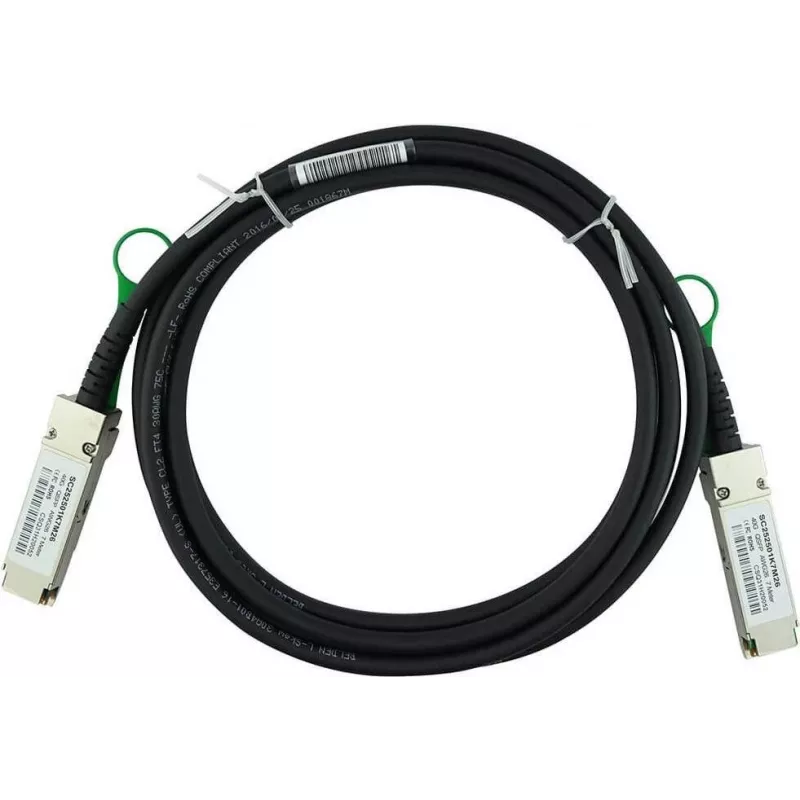

Kabel DAC CBO BN-QS-QS-CBL-05M-IB 0,5 m QSFP do QSFP Direct Attach miedź

Kabel DAC CBO BN-QS-QS-CBL-05M-IB 0,5 m QSFP do QSFP Direct Attach miedź to pasywny interkonekt miedziany o długości 0,5 metra, przeznaczony do łączenia kompatybilnych portów QSFP w celu uzyskania szybkich połączeń na krótkie odległości. Zespół obsługuje typowe prędkości transmisji danych klasy QSFP i jest przeznaczony do zastosowań, w których bezpośrednie połączenie miedziane zmniejsza opóźnienia i zużycie energii w porównaniu z transceiverami optycznymi. Nadaje się do instalacji wewnątrz szaf serwerowych i szaf telekomunikacyjnych do łączenia przełączników, routerów i wysokowydajnych kart sieciowych.

Zalety

Konstrukcja bezpośredniego połączenia miedzianego zapewnia niskie opóźnienia warstwy fizycznej przy zmniejszonym poborze mocy w porównaniu z modułami optycznymi wymagającymi transceiverów. Długość 0,5 m minimalizuje degradację sygnału w łączach krótkiego zasięgu, zachowując jednocześnie wysoką przepustowość. Forma QSFP-do-QSFP zapewnia mechaniczną kompatybilność z urządzeniami wyposażonymi w porty QSFP i upraszcza okablowanie na poziomie szafy. Pasywna konstrukcja eliminuje potrzebę zewnętrznego zasilania lub konfiguracji na poziomie kabla.

Zastosowanie

• Połączenia krótkiego zasięgu między przełącznikami i routerami z obsługą QSFP
• Bezpośrednie połączenia między serwerami a kartami sieciowymi w tej samej szafie
• Okablowanie o dużej gęstości w konfiguracjach top-of-rack lub middle-of-row w centrach danych
• Tymczasowe lub stałe łącza, gdzie preferowane jest ekonomiczne, niskolatencyjne połączenie miedziane

Kluczowe specyfikacje

• Typ złącza: QSFP do QSFP
• Typ kabla: Direct attach miedź (pasywny)
• Długość: 0,5 metra
• Obsługiwane klasy łączy: interfejsy szybkiej transmisji klasy QSFP (np. 40/56/100 Gb/s, jeśli sprzęt obsługuje DAC)
• Opóźnienie: minimalne opóźnienie propagacji charakterystyczne dla miedzianych łączy direct attach
• Typowe środowisko użytkowania: szafy serwerowe w centrach danych i szafy telekomunikacyjne

Sposób użycia

Zainstaluj kabel, mocno wkładając każde złącze QSFP do odpowiedniego portu QSFP w łączonych urządzeniach. Upewnij się, że sprzęt jest wyłączony lub, jeśli to możliwe, postępuj zgodnie z procedurami hot-plug zalecanymi przez producenta urządzenia. Sprawdź, czy oba punkty końcowe obsługują pasywne połączenia DAC i są zgodne z wymaganą szybkością transmisji danych QSFP. Po podłączeniu monitoruj wskaźniki stanu łącza na sprzęcie sieciowym, aby potwierdzić pomyślne ustanowienie połączenia.

Zalecenia

Używaj tego kabla DAC o długości 0,5 m do krótkich połączeń na poziomie szafy, aby zminimalizować opóźnienia i zużycie energii. Unikaj ostrych zagięć i nadmiernego naprężania kabla; zachowaj minimalny promień gięcia zalecany przez producenta. Potwierdź kompatybilność sprzętu z pasywnymi zespołami miedzianymi QSFP-do-QSFP oraz upewnij się, że oprogramowanie układowe i ustawienia portów w przełącznikach lub serwerach odpowiadają zamierzonej szybkości łącza i trybowi pracy.
