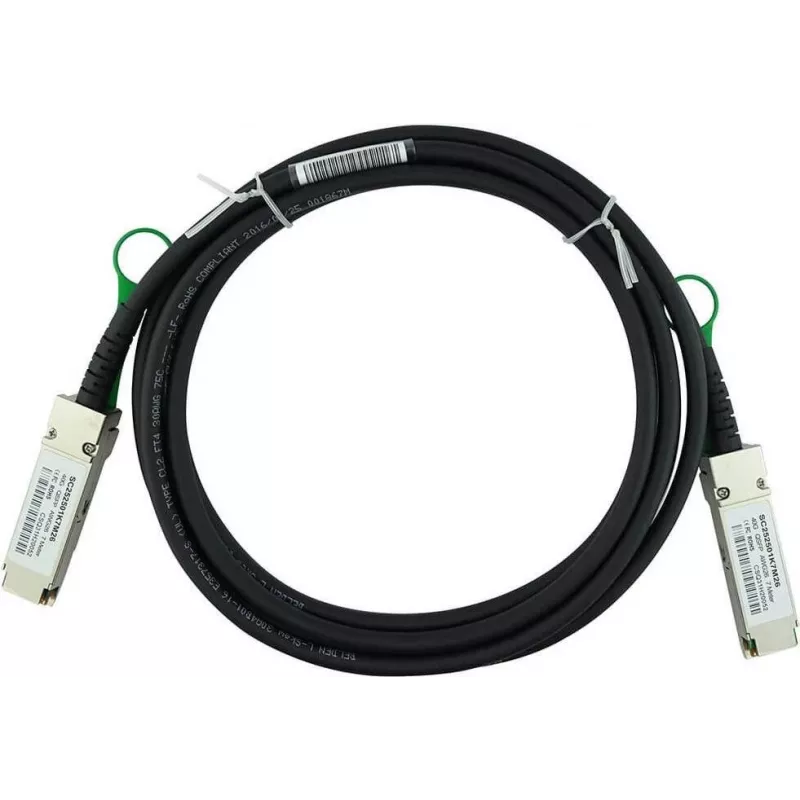

Kabel DAC CBO CBL-QSFP-40GE-PASS-2M 2m Pasywny QSFP+ do QSFP+ 40GbE direct-attach

CBO CBL-QSFP-40GE-PASS-2M to pasywny kabel DAC (direct-attach miedź) o długości 2 metrów ze złączami QSFP+, który obsługuje łącza 40GbE. Jest przeznaczony do połączeń krótkiego zasięgu między serwerami, przełącznikami i urządzeniami pamięci masowej, gdzie bezpośrednie połączenie miedziane minimalizuje opóźnienia i zużycie energii. Kabel jest fabrycznie zakończonym rozwiązaniem, które eliminuje potrzebę stosowania oddzielnych nadajników optycznych, upraszczając okablowanie na poziomie szafy dla wdrożeń top-of-rack i agregacji.

Zalety

Pasywny zestaw QSFP+ do QSFP+ oferuje niskie opóźnienie elektryczne i minimalny pobór mocy w porównaniu z aktywnymi łączami optycznymi lub łączami opartymi na nadajnikach. Jego długość 2 m zapewnia przewidywalną ścieżkę sygnałową odpowiednią do połączeń wewnątrz szafy i krótkich połączeń między szafami. Jako rozwiązanie direct-attach miedź zmniejsza liczbę komponentów i całkowity koszt posiadania dla środowisk 40GbE o dużej gęstości, przy zachowaniu kompatybilności ze standardowymi portami QSFP+ i prędkościami łącza.

Zastosowanie

• Krótkodystansowe połączenia serwer-przełącznik w szafach
• Połączenia między przełącznikami top-of-rack i agregacyjnymi
• Łącza przełącznik-przełącznik o dużej gęstości w centrach danych
• Połączenia macierzy pamięci masowej wymagające przepustowości 40GbE

Kluczowe specyfikacje

• Typ kabla: pasywny direct-attach miedź (DAC)
• Typ złącza: QSFP+ do QSFP+
• Nominalna szybkość transmisji danych: 40 Gigabit Ethernet (40GbE)
• Długość: 2 metry
• Typowy zasięg użycia: krótki zasięg, wewnątrz szafy i bliskie połączenia między szafami
• Profil zasilania: pasywny (brak aktywnej elektroniki w kablu)

Sposób użycia

Włóż każdą wtyczkę QSFP+ do odpowiedniego portu QSFP+ w dwóch urządzeniach, które mają być połączone, upewniając się, że zatrzask jest włączony, a moduł jest w pełni osadzony. Zweryfikuj negocjację łącza na obu końcach i potwierdź działanie 40GbE przez interfejsy zarządzania urządzeniami. Obchodź się z kablem, trzymając za złącza i unikaj ostrych zagięć; przestrzegaj określonego promienia gięcia i zabezpiecz nadmiar kabla, aby zapobiec naprężeniom wtyczek. Jeśli łącze nie zostanie nawiązane, sprawdź konfigurację portu i kompatybilność z pasywnymi modułami DAC na sprzęcie.

Zalecenia

Używaj tego 2-metrowego pasywnego kabla DAC do połączeń na krótkie odległości, gdzie priorytetem jest niskie opóźnienie i niski pobór mocy. Unikaj stosowania pasywnych zestawów miedzianych na odległościach przekraczających zalecane zakresy wewnątrz szafy i bliskich połączeń między szafami; w przypadku dłuższych odcinków rozważ aktywne kable DAC lub nadajniki optyczne z okablowaniem światłowodowym. Upewnij się, że porty urządzenia są kompatybilne z pasywnymi kablami QSFP+ i sprawdź dokumentację producenta przełącznika pod kątem wymaganych ustawień lub obsługiwanych list kabli.
