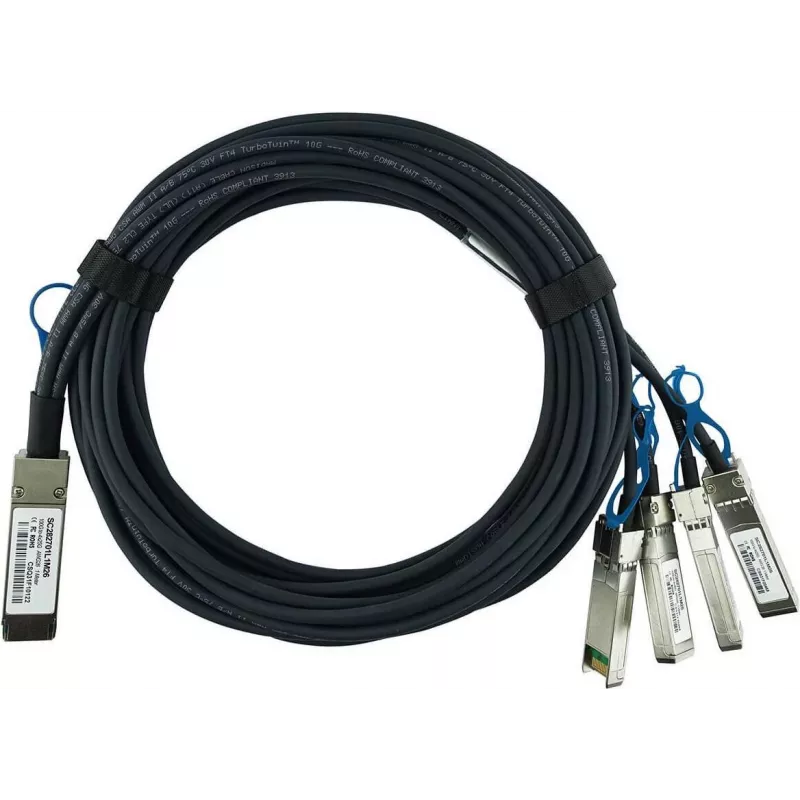

Kabel DAC CBO Q28-4S28-DAC-3M QSFP28 na 4× SFP28 miedziany bezpośredniego połączenia, 3 m

Kabel miedziany bezpośredniego połączenia (DAC) CBO Q28-4S28-DAC-3M QSFP28 na 4× SFP28, 3 m zapewnia fabrycznie zakończone, stałej długości połączenie miedziane, które łączy jeden port QSFP28 z czterema portami SFP28 na odległość 3 metrów. Zaprojektowany do połączeń o krótkim zasięgu i wysokiej przepustowości w centrach danych i szafach telekomunikacyjnych, kabel obsługuje urządzenia 25GbE/100GbE i umożliwia agregację lub rozdzielenie portu 100GbE QSFP28 na cztery kanały 25GbE SFP28. Kompaktowa konstrukcja i zintegrowane złącza upraszczają instalację i redukują złożoność okablowania w topologiach przełącznik-serwer, przełącznik-przełącznik lub przełącznik-pamięć masowa.

Zalety

Ten kabel DAC zapewnia niskie opóźnienia i niski pobór mocy w porównaniu z rozwiązaniami wykorzystującymi aktywne kable optyczne lub aktywne kable miedziane, oferując jednocześnie opłacalną opcję dla połączeń w szafach o dużej gęstości. Jego fabrycznie zakończona konstrukcja eliminuje konieczność terminacji na miejscu i zapewnia stałą wydajność elektryczną na wszystkich czterech liniach SFP28. Konstrukcja bezpośredniego połączenia zapewnia niezawodne dopasowanie mechaniczne i zmniejsza nakład pracy związany z zarządzaniem okablowaniem w zatłoczonych środowiskach szafowych.

Zastosowanie

• Rozdzielenie portu 100GbE QSFP28 na cztery niezależne łącza 25GbE SFP28
• Połączenia serwer-przełącznik lub przełącznik-przełącznik o krótkim zasięgu w szafach centrum danych
• Połączenia o dużej gęstości typu top-of-rack lub end-of-row, gdzie wymagane są niskie opóźnienia
• Środowiska poszukujące niskomocowej, opłacalnej alternatywy dla aktywnych kabli optycznych

Kluczowe specyfikacje

• Typ złącza: jedna wtyczka QSFP28 na cztery wtyczki SFP28
• Długość: 3 metry
• Medium transmisyjne: miedziany kabel bezpośredniego połączenia (pasywny kabel miedziany)
• Obsługiwane szybkości transmisji danych: kompatybilny z pracą 25GbE na linię i zagregowaną 100GbE
• Zastosowanie: połączenia krótkiego zasięgu dla okablowania top-of-rack i wewnątrzszafowego
• Forma: fabrycznie zakończony kabel rozgałęźny o stałej długości

Sposób użycia

Włóż końcówkę QSFP28 do portu 100GbE QSFP28 i podłącz każdą wtyczkę SFP28 do odpowiednich portów 25GbE SFP28. Upewnij się, że urządzenia są wyłączone lub że sprzęt obsługuje hot-plugging przed podłączaniem lub odłączaniem, aby uniknąć zakłócenia łącza. Sprawdź negocjację portów i ustawienia prędkości na podłączonych przełącznikach lub serwerach; niektóre platformy mogą wymagać włączenia trybu breakout lub określonych ustawień oprogramowania układowego, aby rozpoznać cztery linie 25GbE. Poprowadź kabel, aby zminimalizować naprężenia i unikaj ostrych zagięć, utrzymując kabel w zalecanych promieniach gięcia dla zespołów miedzianych.

Zalecenia

Używaj tego kabla do połączeń na krótkie odległości w obrębie tej samej szafy lub sąsiednich szaf. W przypadku dłuższych rozpiętości lub gdy istnieje obawa o zakłócenia elektryczne, rozważ aktywne alternatywy optyczne. Przed wdrożeniem sprawdź kompatybilność urządzeń i wymagania dotyczące oprogramowania układowego dla funkcji rozgałęzienia QSFP28 na 4×SFP28.
