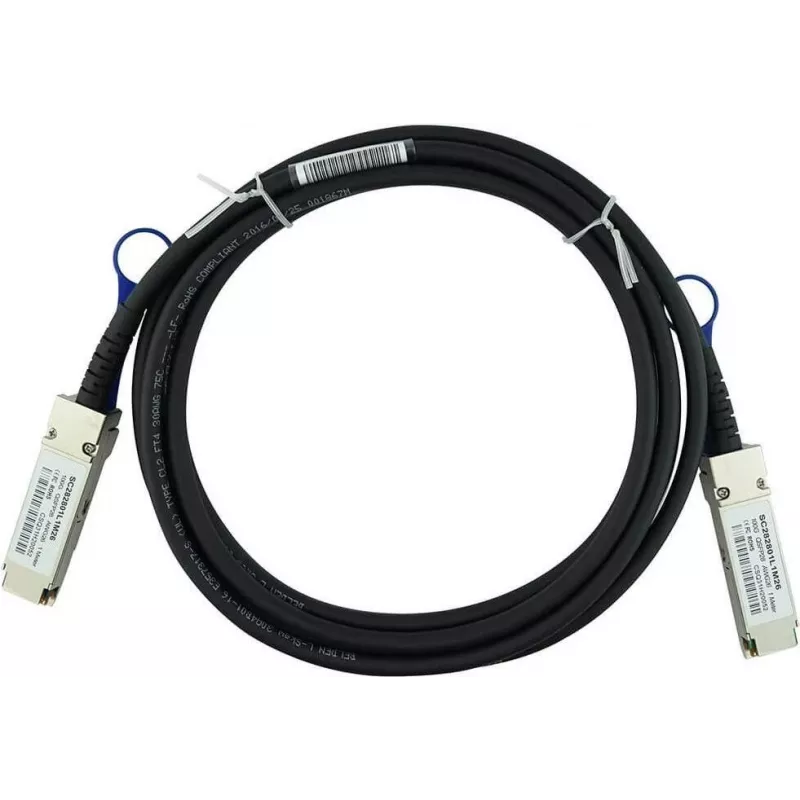

Kabel DAC CBO QSFP-100G-C2M 100G pasywny twinax z bezpośrednim podłączeniem, 3 m

Kabel DAC CBO QSFP-100G-C2M 100G pasywny twinax z bezpośrednim podłączeniem, 3 m to 3-metrowy pasywny zespół miedziany twinax zaprojektowany dla portów 100G QSFP. Oferuje on alternatywę bezpośredniego podłączenia do transceiverów optycznych w połączeniach krótkiego zasięgu w centrach danych, umożliwiając łącza o niskich opóźnieniach i energooszczędne między przełącznikami, routerami i serwerami. Kabel jest przeznaczony do zastosowań, gdzie wymagana jest niezawodna łączność o wysokiej przepustowości na krótkie odległości bez kosztów i zużycia energii przez aktywne moduły optyczne.

Zalety

Ten pasywny kabel twinax zapewnia wysoką przepustowość 100G przy minimalnych opóźnieniach i zmniejszonym poborze mocy w porównaniu z transceiverami optycznymi. Jako rozwiązanie z bezpośrednim podłączeniem upraszcza instalację, łącząc się bezpośrednio z portami QSFP, eliminując potrzebę stosowania oddzielnych modułów SFP/QSFP. Zespół miedziany o stałej długości zmniejsza liczbę komponentów i powtarzające się koszty modułów, zapewniając jednocześnie stałą integralność sygnału elektrycznego na określonej odległości 3 m. Jego konstrukcja jest odpowiednia do gęstych środowisk typu top-of-rack i w szafach serwerowych, gdzie wymagane są krótkie połączenia wzajemne.

Zastosowanie

• Połączenia przełączników top-of-rack z serwerami w centrach danych
• Krótkodystansowe połączenia między przełącznikami w tej samej szafie lub sąsiednich szafach
• Uplinki serwerowe o wysokiej przepustowości wymagające niskich opóźnień
• Środowiska, w których priorytetem jest efektywność energetyczna i obniżone koszty operacyjne

Kluczowe specyfikacje

• Typ złącza: QSFP do QSFP pasywny twinax z bezpośrednim podłączeniem
• Deklarowana szybkość transmisji danych: 100 Gbit/s
• Długość kabla: 3 metry
• Typ kabla: Pasywny zespół miedziany twinax
• Typowe zastosowanie: Połączenia krótkiego zasięgu, w obrębie szafy lub między sąsiednimi szafami
• Opóźnienie: Niskie, bezpośrednie połączenie elektryczne (bez konwersji optycznej)

Sposób użycia

Zainstaluj kabel, wkładając mocno każde złącze QSFP do odpowiedniego portu QSFP w przełącznikach, routerach lub serwerach, aż złącze się zatrzaśnie. Upewnij się, że oba urządzenia obsługują pasywne połączenia 100G QSFP direct-attach twinax i są wyłączone lub znajdują się w stanie konserwacji, jeśli wymagają tego wytyczne sprzętowe. Po podłączeniu zweryfikuj stan łącza za pomocą interfejsów zarządzania urządzeniami i monitoruj prawidłową negocjację przy 100G. Unikaj ostrych zagięć i zachowaj zalecany promień gięcia, aby zachować integralność sygnału na długości 3-metrowego zespołu.

Zalecenia

Używaj tego pasywnego kabla DAC do połączeń krótkodystansowych o wysokiej przepustowości wewnątrz szaf lub między sąsiednimi szafami. Przed wdrożeniem potwierdź zgodność portów i obsługę formatu QSFP po obu stronach. W przypadku większych odległości lub gdy wymagana jest izolacja optyczna, rozważ zastosowanie transceiverów optycznych i okablowania światłowodowego.
