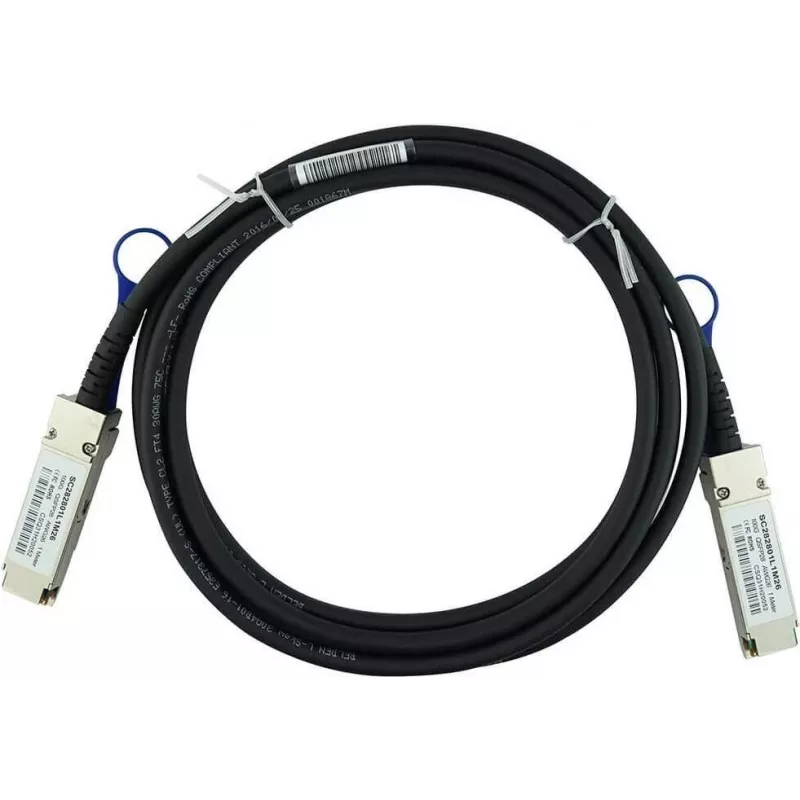

Kabel DAC CBO QSFP-100G-C3M 100G pasywne bezpośrednie połączenie miedziane, QSFP do QSFP, 3 m

Kabel bezpośredniego połączenia miedzianego (DAC) CBO QSFP-100G-C3M to pasywne połączenie 100G o długości 3 metrów zaprojektowane dla portów QSFP. Kabel zapewnia łącze krótkiego zasięgu o niskich opóźnieniach między kompatybilnymi przełącznikami, routerami lub kartami sieciowymi bez użycia oddzielnych transceiverów optycznych. Zaprojektowany do środowisk o dużej gęstości, zapewnia niezawodną łączność 100 Gb/s przy minimalnym zużyciu energii i uproszczonym okablowaniu dla połączeń top-of-rack, spine-leaf i między sąsiednimi szafami.

Zalety

Pasywna konstrukcja DAC eliminuje potrzebę stosowania zewnętrznych transceiverów, zmniejszając liczbę komponentów i pobór mocy operacyjnej. Dzięki stałej długości 3 m i zakończeniom QSFP-do-QSFP kabel oferuje przewidywalną wydajność sygnału i niskie opóźnienia odpowiednie dla struktur o wysokiej przepustowości. Wytrzymała konstrukcja i znormalizowany interfejs QSFP zapewniają prostą instalację i kompatybilność ze sprzętem obsługującym pasywne zespoły miedziane QSFP.

Zastosowanie

• Połączenia między przełącznikami top-of-rack w szafach centrum danych
• Połączenia spine-leaf w architekturach sieci leaf-spine
• Wysokiej gęstości serwer lub sąsiedztwo przełączników, gdzie wymagane są łącza 100 Gb/s krótkiego zasięgu
• Bezpośrednie połączenia między kartami sieciowymi a przełącznikami dla aplikacji o niskich opóźnieniach

Kluczowe specyfikacje

• Szybkość transmisji danych: 100 Gb/s (linie równoległe)
• Długość: 3 metry
• Typ złącza: zespół miedziany QSFP do QSFP
• Konstrukcja: Pasywne bezpośrednie połączenie miedziane (DAC)
• Typowe zastosowanie: Połączenia krótkiego zasięgu o dużej przepustowości
• Opóźnienie: Niskie, odpowiednie dla struktur o wysokiej przepustowości

Jak używać

Zainstaluj QSFP-100G-C3M, wkładając każde złącze QSFP do portu QSFP w dwóch urządzeniach, które mają być połączone. Upewnij się, że oba porty obsługują pasywne zespoły miedziane QSFP i są wyłączone lub postępuj zgodnie z wytycznymi dotyczącymi hot-plug od dostawcy sprzętu, jeśli ma to zastosowanie. Po osadzeniu złączy sprawdź stan łącza i wynegocjowaną prędkość za pomocą interfejsu zarządzania urządzeniem. Na poziomie kabla nie jest wymagana żadna dodatkowa konfiguracja poza weryfikacją fizycznego łącza i ustawień interfejsu na podłączonych urządzeniach.

Zalecenia

Używaj tego 3-metrowego pasywnego DAC tam, gdzie krótkie, bezpośrednie łącza 100 Gb/s są wystarczające i gdzie priorytetem jest minimalizacja zużycia energii i złożoności komponentów. Unikaj prowadzenia kabla w pobliżu silnych źródeł elektromagnetycznych i zachowaj promienie gięcia zalecane przez dostawcę sprzętu, aby zachować integralność sygnału i trwałość złączy.
