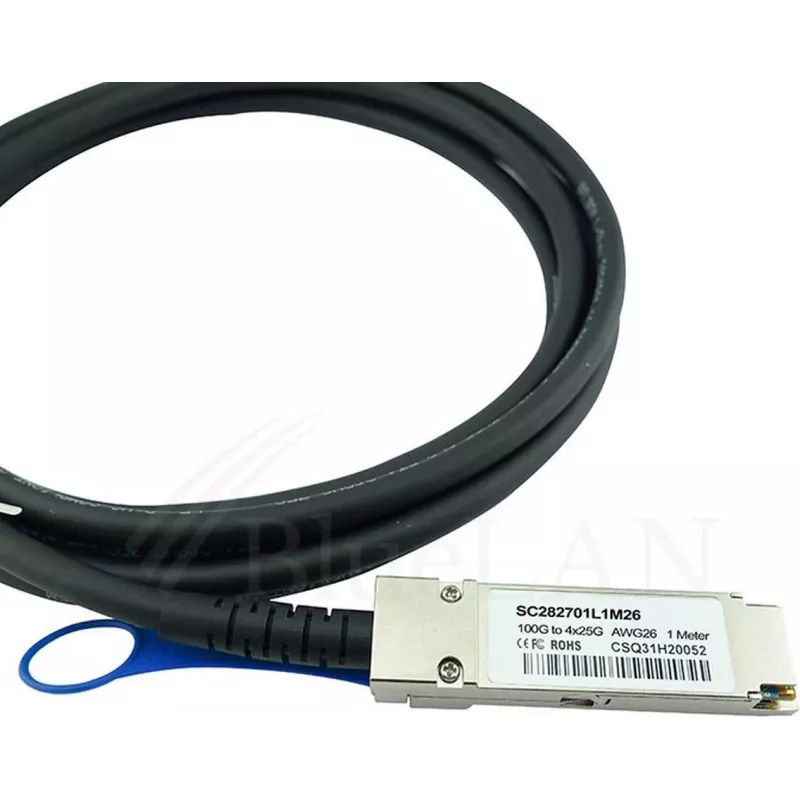

Kabel DAC CBO QSFP28 do 4×SFP28 miedziany direct-attach, długość 3 m

Kabel DAC CBO QSFP28 do 4×SFP28, długość 3 m, to miedziany zestaw direct-attach przeznaczony do połączeń krótkiego zasięgu 100GbE lub 4×25GbE. Kabel integruje pojedynczą wtyczkę QSFP28 na jednym końcu i cztery złącza SFP28 na drugim, umożliwiając bezpośrednie połączenie między portami QSFP28 a wieloma portami SFP28 bez oddzielnych transceiverów. Jest przeznaczony do okablowania top-of-rack w centrach danych, łączy przełącznik-przełącznik i uplinków serwerowych, gdzie priorytetem są niskie opóźnienia, niski pobór mocy i uproszczone okablowanie.

Zalety

Miedziana konstrukcja direct-attach zapewnia niskie opóźnienia i stabilną integralność sygnału na krótkich dystansach, jednocześnie eliminując koszty i pobór mocy transceiverów optycznych. Pre-terminowana konfiguracja QSFP28 do 4×SFP28 umożliwia elastyczne połączenia rozgałęźne w gęsto upakowanych środowiskach rackowych, redukując potrzebę stosowania dodatkowych adapterów i upraszczając zarządzanie portami. Długość 3 m zapewnia wystarczający zasięg dla typowych układów rackowych i sąsiednich szaf, utrzymując niskie tłumienie wtrąceniowe i przesłuchy.

Zastosowanie

• Uplinki z przełącznika top-of-rack do serwerów
• Połączenia przełącznik-przełącznik 100GbE lub 4×25GbE
• Scenariusze patchowania o wysokiej gęstości i rozgałęzień w centrach danych
• Połączenia krótkiego zasięgu, o niskich opóźnieniach wewnątrz szaf rackowych lub między sąsiednimi szafami

Kluczowe specyfikacje

• Typ złącza: miedziany direct-attach QSFP28 do 4×SFP28
• Obsługiwane przepływności: 100GbE lub 4×25GbE
• Długość kabla: 3 metry
• Medium transmisyjne: miedź twinax z ekranowanymi złączami
• Topologia: rozgałęźna (1×QSFP28 do 4×SFP28)
• Typowy zasięg zastosowania: połączenia krótkiego zasięgu w centrach danych

Sposób użycia

Włóż wtyczkę QSFP28 do portu źródłowego (na przykład portu przełącznika 100GbE) i włóż wtyczki SFP28 do portów docelowych (na przykład czterech portów serwerowych lub przełącznikowych 25GbE). Upewnij się, że oba końce są w pełni osadzone, a zatrzaski są zablokowane. Sprawdź status łącza i prędkość na podłączonych urządzeniach i skonfiguruj podział portu lub mapowanie linii, jeśli jest to wymagane przez przełącznik lub host. Nie są wymagane żadne transceivery ani osobne elementy optyczne; kabel zapewnia zintegrowane połączenie elektryczne.

Zalecenia

Używaj kabla do krótkich, bezpośrednich połączeń wewnątrz szaf rackowych lub między sąsiednimi szafami. Unikaj prowadzenia przez ostre zagięcia lub narażania kabla na nadmierne naprężenia mechaniczne. Sprawdź kompatybilność z wytycznymi dostawcy sprzętu dotyczącymi obsługi rozgałęzień QSFP28 i portów SFP28 oraz sprawdź oprogramowanie sprzętowe przełącznika lub konfigurację pod kątem wymaganych ustawień podziału.
