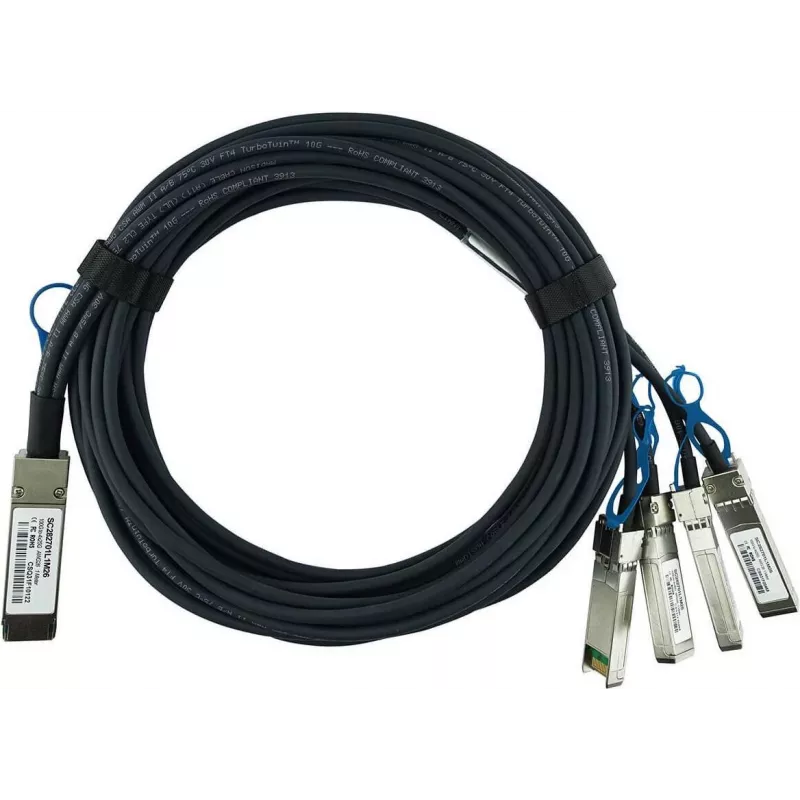

Kabel DAC CBO QSFP28 na 4×SFP28 3 m (QSFP28-4SFP28-DAC-3M)

Pasywny kabel miedziany z bezpośrednim podłączeniem (DAC) CBO QSFP28 na 4×SFP28 o długości 3 m to elektryczne połączenie o stałej przepustowości, przeznaczone do łączy krótkiego zasięgu o dużej przepustowości. Kabel przekształca pojedynczy port QSFP28 w cztery porty SFP28, umożliwiając podział 100GbE na 4×25GbE lub inne zgodne konfiguracje. Jest przeznaczony do stosowania w centrach danych, przy wdrożeniach przełączników typu top-of-rack i end-of-row oraz w połączeniach serwer-przełącznik, gdzie wymagane są niskie opóźnienia i niezawodne linie 25 Gbit/s.

Zalety

Ten kabel DAC zapewnia ekonomiczny i energooszczędny sposób realizacji połączeń o wysokiej gęstości 100GbE na 4×25GbE bez konieczności stosowania aktywnych transceiverów lub światłowodów. Pasywna konstrukcja miedziana zmniejsza wydzielanie ciepła i zużycie energii w porównaniu z aktywnymi rozwiązaniami optycznymi oraz upraszcza okablowanie na poziomie szafy, dostarczając pojedyncze fizyczne łącze, które dzieli się na cztery linie. Wstępnie zakończona konstrukcja minimalizuje czas instalacji i zapewnia stałą wydajność elektryczną dla połączeń na krótkie odległości.

Zastosowanie

• Podział portu QSFP28 100GbE na cztery porty SFP28 25GbE w przełącznikach i routerach
• Połączenia serwerów z przełącznikami top-of-rack w centrach danych
• Szybkie łącza krótkiego zasięgu wewnątrz szaf lub między sąsiednimi szafami
• Środowiska wymagające niskich opóźnień i stałych linii 25 Gbit/s

Kluczowe specyfikacje

• Typ kabla: Pasywny miedziany z bezpośrednim podłączeniem (DAC)
• Konfiguracja złączy: QSFP28 na 4×SFP28
• Obsługiwana szybkość linii: 25 Gbit/s na linię SFP28 (4 linie łącznie 100 Gbit/s)
• Długość: 3 metry
• Przypadek użycia: Połączenia krótkiego zasięgu na poziomie szafy
• Typowe środowiska: Centra danych, serwerownie, szafy sieciowe

Sposób użycia

Włóż końcówkę QSFP28 do portu QSFP28 w urządzeniu źródłowym, a każdą wtyczkę SFP28 do odpowiednich portów SFP28 w urządzeniu docelowym. Upewnij się, że oba urządzenia obsługują podział QSFP28 na 4×SFP28 oraz że są wyłączone lub mają porty w bezpiecznym stanie, jeśli wymaga tego producent podczas instalacji. Po osadzeniu złączy sprawdź stan łącza i szybkości linii za pomocą interfejsów zarządzania urządzeniem lub diod LED; łącze powinno działać jako cztery niezależne linie 25 Gbit/s lub jako połączony kanał 100 Gbit/s, zgodnie z możliwościami sprzętu.

Zalecenia

Najlepsze rezultaty osiąga się w połączeniach krótkiego zasięgu do określonej długości 3 metrów w kontrolowanych środowiskach centrów danych. Potwierdź zgodność z producentami przełączników i serwerów w zakresie stosowania pasywnych DAC QSFP28-na-4×SFP28 i unikaj przekraczania dopuszczalnego promienia gięcia oraz naprężeń mechanicznych na złączach i zestawie kablowym, aby zachować integralność sygnału.
