Kabel DeLOCK 0,16 m DisplayPort/VGA + HDMI + DVI

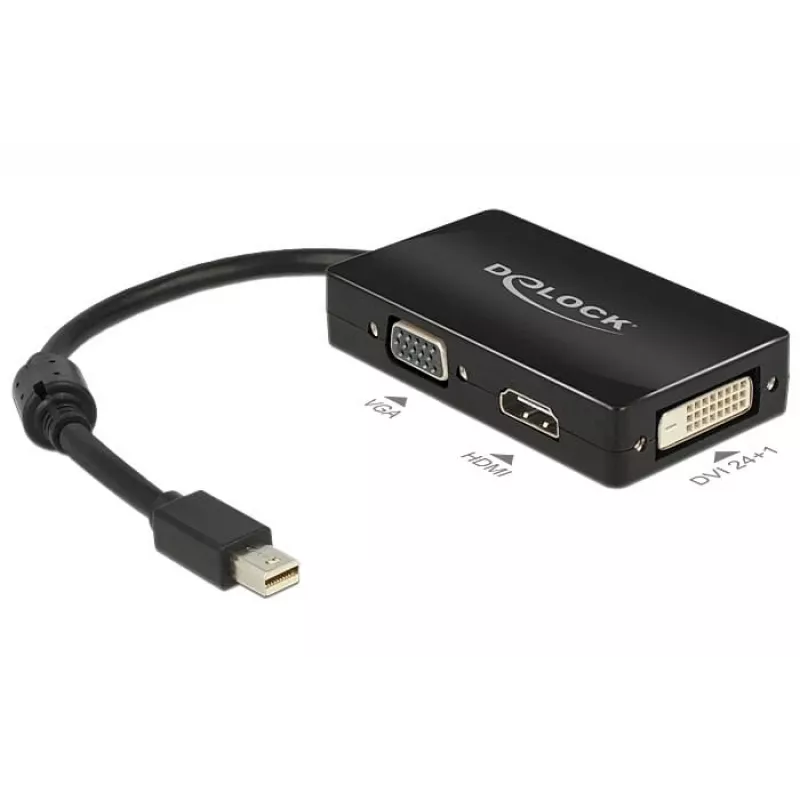

Ten adapter mini DisplayPort firmy Delock umożliwia systemowi z wyjściem Mini DisplayPort (mDP) dostarczanie jednego wyjścia wideo w formacie VGA, HDMI lub DVI. Kompaktowy kabel o długości 0,16 m łączy 20-pinową wtyczkę męską Mini DisplayPort z trzema wyjściami żeńskimi (VGA 15-pin, HDMI-A 19-pin i DVI-D single link 24+1) i jest przeznaczony do podłączania urządzeń takich jak telewizory, projektory i monitory. W danym momencie aktywne może być tylko jedno z trzech wyjść.

Zalety

Adapter obsługuje specyfikacje Mini DisplayPort 1.1a i High Speed HDMI oraz wykorzystuje chipsety PS8312 i PTN3392. Jest to pasywny konwerter poziomów napięcia zaprojektowany dla wyjść graficznych obsługujących DP++ (dual‑mode DisplayPort), nie wymaga instalacji sterowników i jest niezależny od systemu operacyjnego. Kabel jest krótki (ok. 16 cm bez złącza), pobiera około 100 mW mocy, zawiera jeden rdzeń ferrytowy i jest wykończony w kolorze czarnym.

Zastosowanie

• Podłączanie laptopa lub komputera z wyjściem Mini DisplayPort DP++ do monitora VGA
• Podłączanie do wyświetlaczy HDMI lub telewizorów HDTV
• Podłączanie do monitorów lub projektorów DVI‑D single‑link

Kluczowe specyfikacje

• Złącze 1: Mini DisplayPort 20-pin, wtyk męski
• Złącze 2: VGA 15-pin, gniazdo żeńskie; HDMI-A 19-pin, gniazdo żeńskie; DVI-D (Single Link) 24+1, gniazdo żeńskie
• Chipset: PS8312, PTN3392
• Standardy: Mini DisplayPort 1.1a, High Speed HDMI
• Maksymalna obsługiwana rozdzielczość: do 1920 x 1200 lub 1080p @ 60 Hz (w zależności od systemu i urządzenia)
• Konwerter pasywny; wymaga DP++ (dual‑mode DisplayPort) w źródle
• Długość kabla: ok. 0,16 m (16 cm) bez złącza
• Pobór mocy: ok. 100 mW
• Zawiera jeden rdzeń ferrytowy
• Kolor: czarny

Sposób użycia

Podłącz wtyczkę męską Mini DisplayPort do wyjścia Mini DisplayPort/DisplayPort w urządzeniu źródłowym obsługującym DP++. Następnie podłącz kabel żądanego wyświetlacza do odpowiedniego wyjścia żeńskiego w adapterze (VGA, HDMI lub DVI‑D). W danym momencie można używać tylko jednego wyjścia; w razie potrzeby przełącz aktywny port, odłączając i podłączając wyświetlacz do innego wyjścia. Nie są wymagane żadne sterowniki; system operacyjny powinien automatycznie wykryć podłączony wyświetlacz.

Zalecenia

Używaj tego pasywnego adaptera wyłącznie z wyjściami graficznymi, które jawnie obsługują DP++ (dual‑mode DisplayPort). W przypadku rozdzielczości powyżej 1920 x 1200 lub aktywnych konfiguracji z wieloma monitorami rozważ użycie aktywnego adaptera lub innego rozwiązania obsługującego wyższe przepustowości lub wiele jednoczesnych wyjść.
