Kabel DeLOCK 0,16m mini DisplayPort na DisplayPort, HDMI, DVI

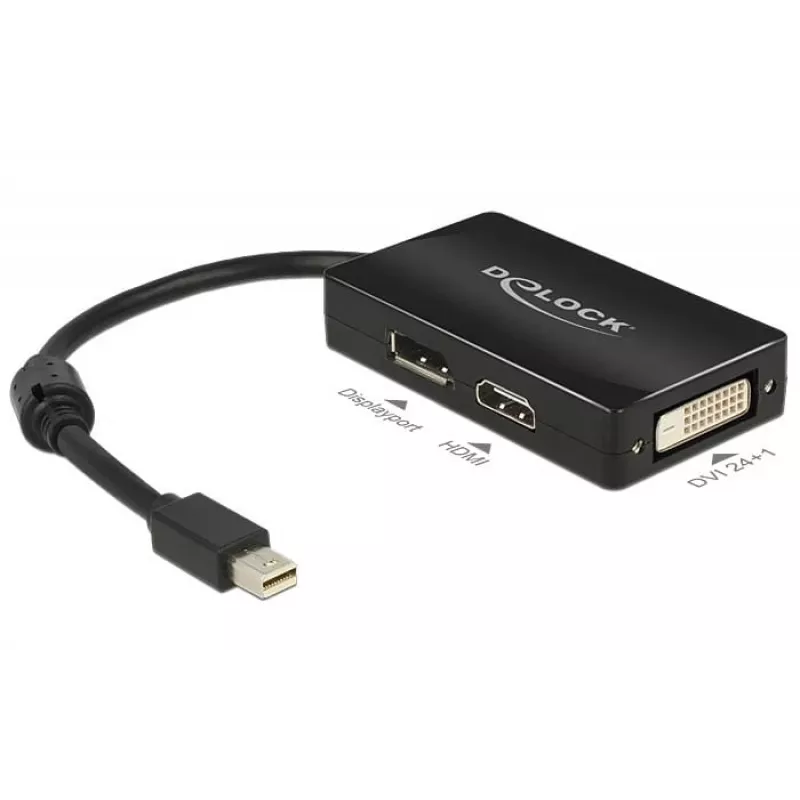

Ten adapter mini DisplayPort firmy Delock konwertuje pojedyncze źródło Mini DisplayPort na jedno z trzech wyjść wideo: DisplayPort, HDMI lub DVI-D (Single Link). Kompaktowy kabel o długości 0,16 m integruje męskie złącze Mini DisplayPort 20-pinowe i trzy wyjścia żeńskie (DisplayPort 20-pinowe, HDMI-A 19-pinowe i DVI-D 24+1) i jest przeznaczony do podłączania urządzeń takich jak telewizory, projektory lub monitory PC. Jednocześnie można używać tylko jednego wyjścia, a do działania nie są potrzebne żadne dodatkowe sterowniki.

Zalety

Adapter jest pasywny (zmieniacz poziomów) i wykorzystuje chipset PS8312, aby zapewnić kompatybilność z wyjściami graficznymi DP++ (Dual-Mode DisplayPort), oferując obsługę Mini DisplayPort 1.1a oraz sygnalizacji High Speed HDMI. Obsługuje rozdzielczości wideo do 1920 x 1200 lub 1080p przy 60 Hz, w zależności od urządzenia źródłowego, pobiera około 100 mW mocy i jest wyposażony w rdzeń ferrytowy redukujący zakłócenia. Krótka długość kabla 16 cm sprawia, że nadaje się do ciasnych konfiguracji, a złącze DVI zawiera nakrętki do bezpiecznego mocowania.

Zastosowanie

• Podłączanie laptopa lub komputera PC z wyjściem Mini DisplayPort/DP++ do monitora DisplayPort
• Podłączanie źródła Mini DisplayPort/DP++ do telewizora lub projektora HDMI
• Podłączanie źródła Mini DisplayPort/DP++ do wyświetlacza DVI-D (Single Link)

Kluczowe specyfikacje

• Złącza: 1× Mini DisplayPort 20-pinowe męskie → 1× DisplayPort 20-pinowe żeńskie, 1× HDMI-A 19-pinowe żeńskie, 1× DVI-D (Single Link) 24+1 żeńskie
• Chipset: PS8312
• Standardy: Mini DisplayPort 1.1a, High Speed HDMI
• Obsługa rozdzielczości: do 1920×1200 / 1080p @ 60 Hz (zależne od systemu)
• Konwerter pasywny — wymaga wyjścia DP++ (Dual-Mode) na karcie graficznej
• Długość kabla: ok. 16 cm (bez złączy)
• Pobór mocy: ok. 100 mW
• Kolor: czarny

Jak używać

Podłącz wtyczkę męską Mini DisplayPort do wyjścia Mini DisplayPort lub Thunderbolt/DP++ w komputerze. Wybierz i podłącz odpowiednie złącze wyświetlacza (DisplayPort, HDMI lub DVI-D) do docelowego urządzenia wyświetlającego. Upewnij się, że karta graficzna obsługuje DP++, jeśli konwertujesz sygnał na HDMI lub DVI. Jedno wyjście może być aktywne w danym momencie; przełącz wejście wyświetlacza w monitorze lub telewizorze na podłączony port. Instalacja sterowników nie jest wymagana.

Zalecenia

Stosuj krótkie prowadzenie kabli i unikaj ostrych zagięć, aby zachować integralność sygnału. Do konwersji na HDMI lub DVI upewnij się, że źródło obsługuje DP++. Jeśli potrzebujesz rozdzielczości wyższej niż 1080p lub konfiguracji wielomonitorowych, rozważ aktywny adapter lub bezpośrednie wyjście cyfrowe obsługujące większą przepustowość.
