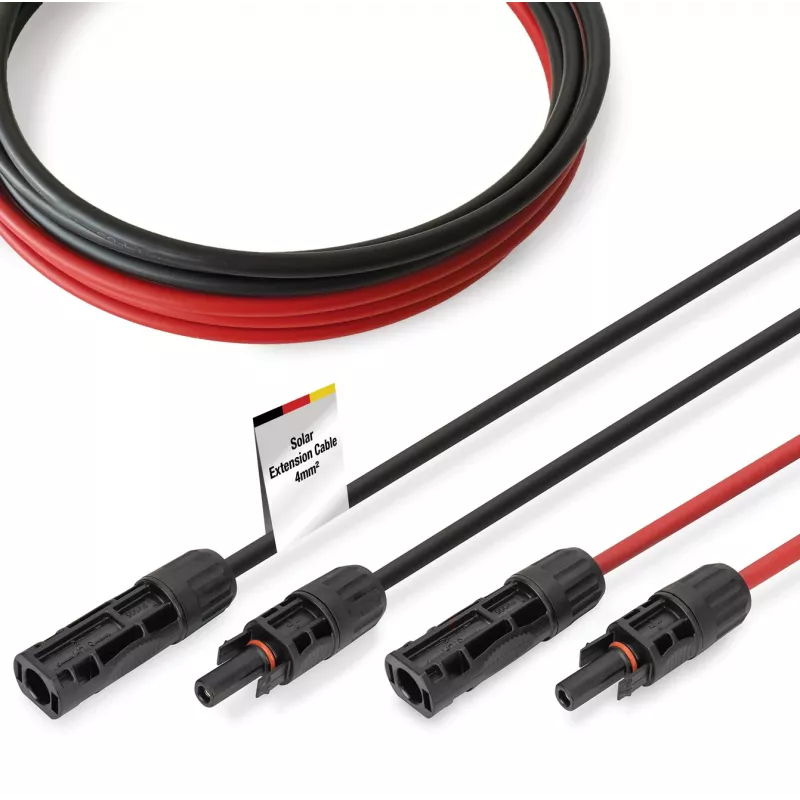

Kabel Digitus DK-SCEC64-0030 4 mm² Złącze MC4 3 m Czarny Czerwony

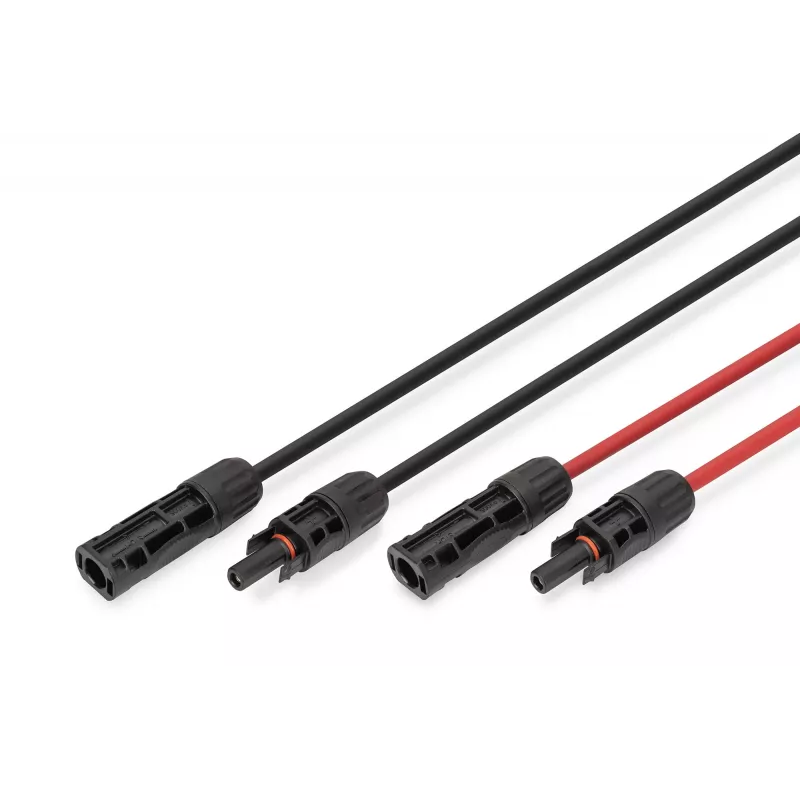

Digitus DK-SCEC64-0030 to gotowy do użycia, 3-metrowy kabel przedłużający do instalacji solarnych z fabrycznie zamontowanymi złączami MC4, przeznaczony do łączenia modułów fotowoltaicznych, falowników i innych elementów instalacji PV. Kabel ma przewód z miedzi cynowanej o przekroju 4 mm² i jest przeznaczony do niezawodnego przesyłu energii w systemach solarnych, a materiały izolacji i powłoki zapewniają odporność na promieniowanie UV, wilgoć, ozon i naprężenia mechaniczne.

Zalety

Kabel oferuje wysoką przewodność i ochronę przed korozją dzięki cynowanym przewodom miedzianym o przekroju 4 mm² oraz niską rezystancję styków (≤ 0,509 Ω), co minimalizuje straty mocy. Fabrycznie zamontowane złącza MC4 umożliwiają szybką, bezpieczną i bezod rzędową instalację typu plug-and-play. Obsługuje wysokie napięcia DC (wytrzymałość dielektryczna do 1500 V DC, napięcie znamionowe 1000 V), wytrzymuje temperatury od -40 °C do +85 °C i ma powłokę trudnopalną (UL94 V-0). Konstrukcja jest odporna na warunki atmosferyczne i elastyczna, co umożliwia stałe użytkowanie na zewnątrz i układanie przy małych promieniach gięcia.

Zastosowanie

• Przedłużanie połączeń paneli słonecznych na dachowych i naziemnych instalacjach fotowoltaicznych
• Łączenie modułów solarnych z falownikami i skrzynkami przyłączeniowymi
• Projekty solarne DIY i profesjonalne instalacje fotowoltaiczne

Kluczowe specyfikacje

• Długość: 3 m
• Przekrój przewodu: 4 mm²
• Prąd znamionowy: 30 A
• Tolerancja napięcia / wytrzymałość dielektryczna: do 1000 V DC znamionowo; wytrzymałość dielektryczna AC 6,5 kV / DC 15 kV (5 min)
• Materiał i budowa przewodu: miedź cynowana, TS 56/0,285±0,01; średnica przewodu 2,4 mm
• Materiał izolacji / płaszcza: XLPO (izolacja), płaszcz PA66; materiał wtyku PPE, PA66, bezhalogenowy
• Średnica izolacji: 3,8 mm ±0,1 mm; średnica zewnętrzna: 5,5 mm ±0,2 mm
• Zakres temperatury: -40 °C do +85 °C
• Rezystancja styków: ≤ 0,509 Ω
• Rezystancja izolacji: ≥ 580 MΩ·km
• Próba iskrowania: 7 kV
• Normy i certyfikity: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Kolory kabli: 1x czarny, 1x czerwony
• Połączenia: wtyk MC4 do gniazda MC4

Jak używać

Przed instalacją sprawdź napięcie systemu i polaryzację. Poprowadź kabel między modułami, falownikami lub punktami połączeń, przestrzegając promieni gięcia i mocując go, aby uniknąć naprężeń mechanicznych. Podłącz wtyk MC4 do odpowiedniego gniazda MC4, upewniając się, że prawidłowo się zatrzasnęły; użyj fabrycznie zamontowanych złączy, aby uniknąć dodatkowych narzędzi. Przed uruchomieniem systemu PV potwierdź poprawność połączeń elektrycznych i integralność izolacji.

Zalecenia

Aby zapewnić bezpieczne i trwałe użytkowanie, używaj kabla w określonych zakresach temperatury i napięcia, przestrzegaj lokalnych przepisów elektrycznych i zaleceń producenta oraz okresowo sprawdzaj, czy nie ma uszkodzeń spowodowanych promieniowaniem UV lub mechanicznie. Nie przekraczaj prądu znamionowego i zapewnij prawidłową polaryzację podczas podłączania modułów i falowników.
