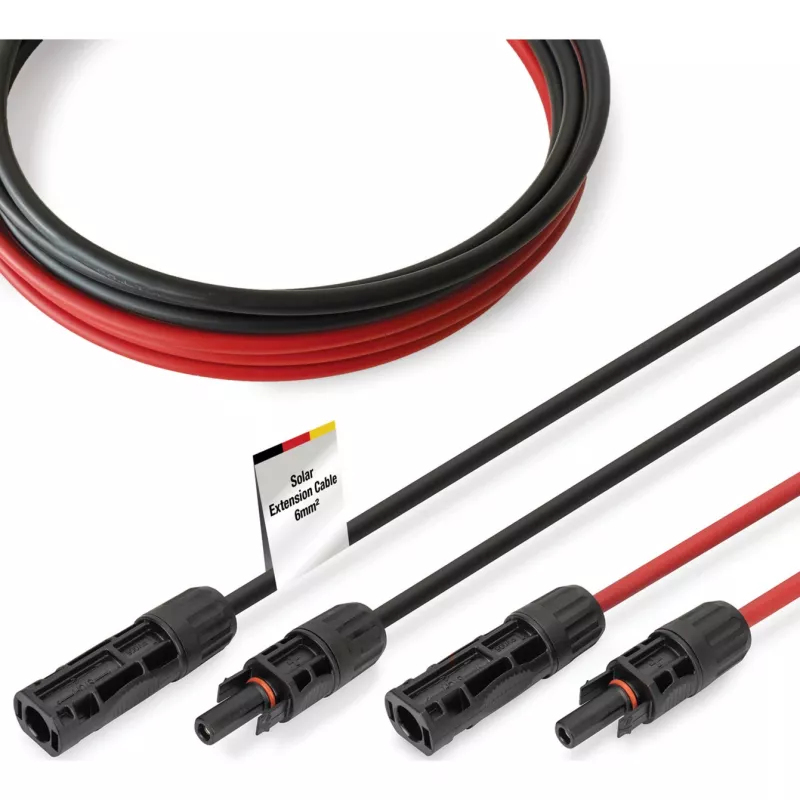

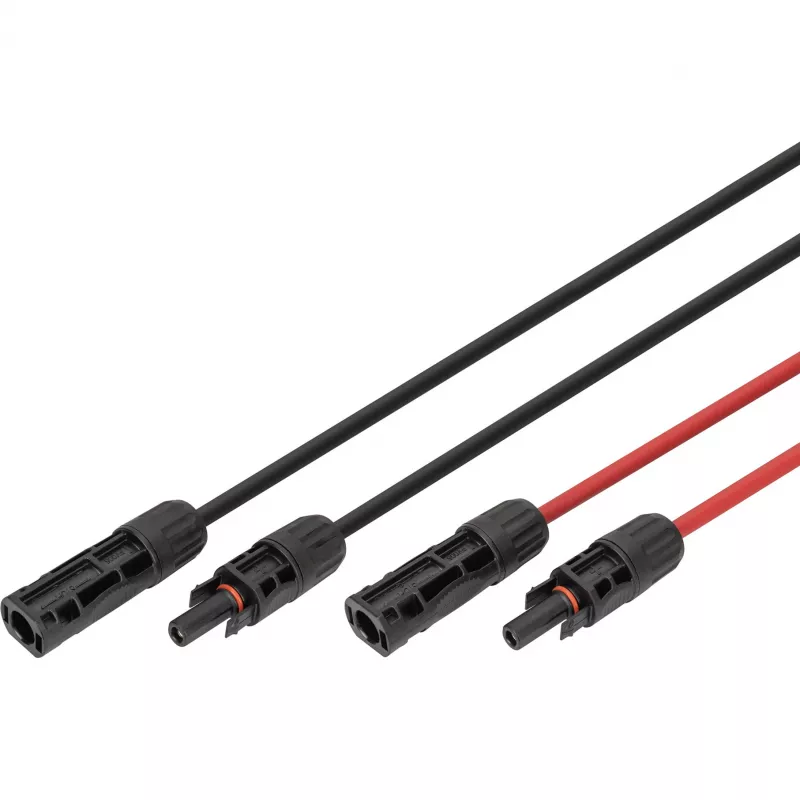

Kabel Digitus DK-SCEC66-0030 6 mm² 3 m MC4 Czarny Czerwony

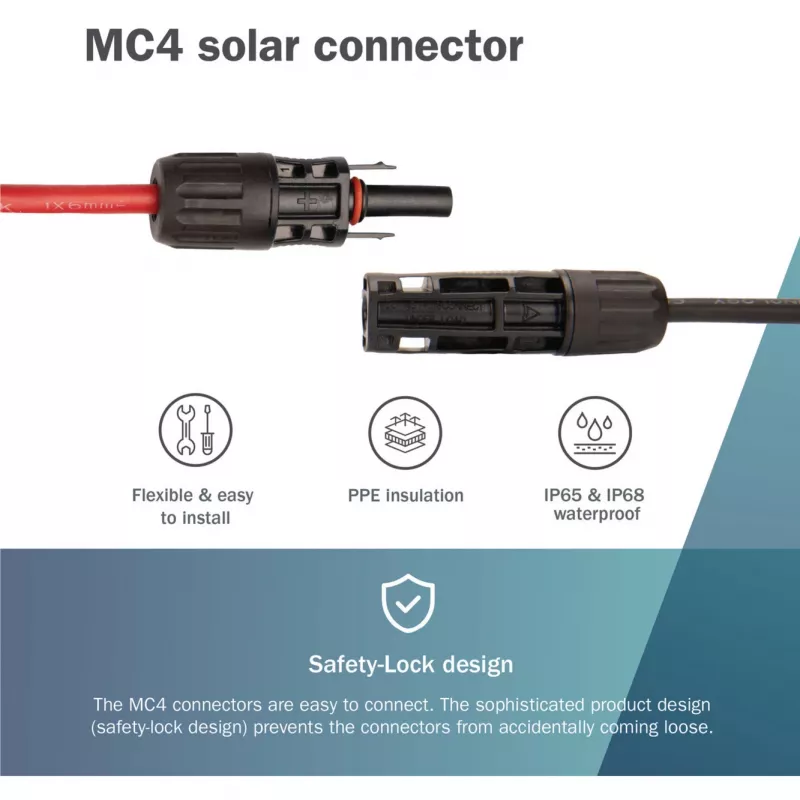

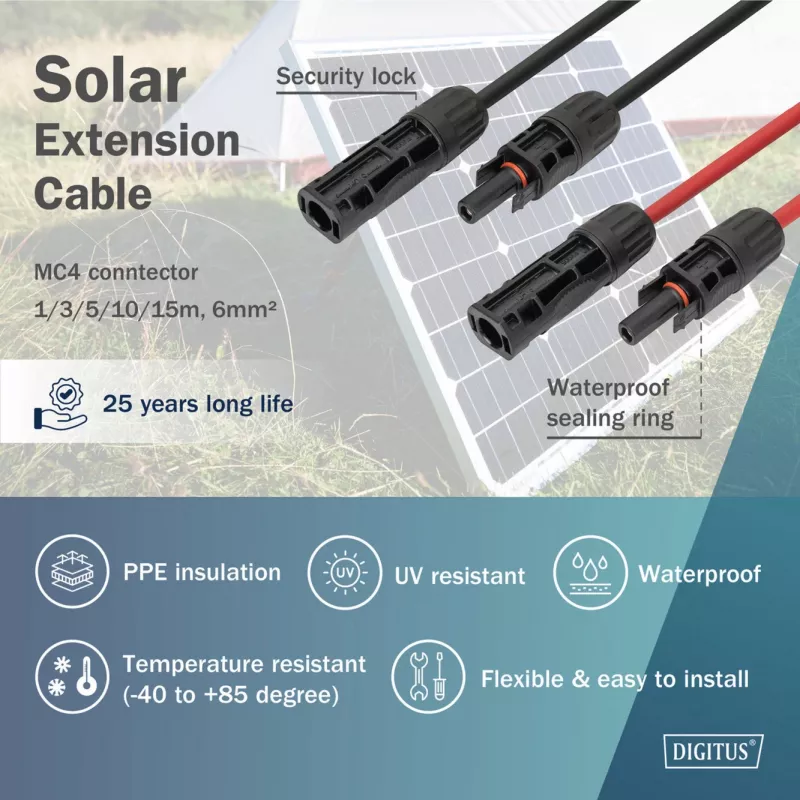

Kabel DIGITUS DK-SCEC66-0030 to gotowy do użycia przedłużacz solarny z fabrycznie zamontowaną wtyczką i gniazdem MC4. Dzięki cynowanemu przewodnikowi miedzianemu 6 mm², długości 3 m i napięciu znamionowemu do 1500 V DC, kabel jest przeznaczony do niezawodnych połączeń między modułami fotowoltaicznymi, falownikami i innymi komponentami PV. Izolacja XLPO i wytrzymała powłoka zapewniają ochronę przed promieniowaniem UV, wilgocią, ozonem i naprężeniami mechanicznymi, a kabel nadaje się do stałego użytku zewnętrznego oraz instalacji PV typu „zrób to sam” lub profesjonalnych.

Zalety

Wysoką przewodność i ochronę przed korozją zapewniają cynowane przewodniki miedziane o przekroju 6 mm². Fabrycznie zamontowane złącza MC4 umożliwiają szybką i bezpieczną instalację bez użycia narzędzi. Kabel jest przystosowany do wysokonapięciowych systemów PV do 1500 V DC, wytrzymuje temperatury od -40 °C do +85 °C i posiada powłokę trudnopalną spełniającą UL94 V-0. Niska rezystancja styków (≤ 0,5 Ω) minimalizuje straty mocy, a zgodność z CE, EN 50618, EN 60332-1-2 (Eca) i EN 62852:2015 zapewnia międzynarodowe dopuszczenie i bezpieczeństwo.

Nadaje się do

• Łączenia paneli słonecznych w stringi lub ze skrzynkami łączeniowymi
• Łączenia modułów z falownikami lub optymalizatorami
• Tymczasowego lub stałego okablowania PV na zewnątrz

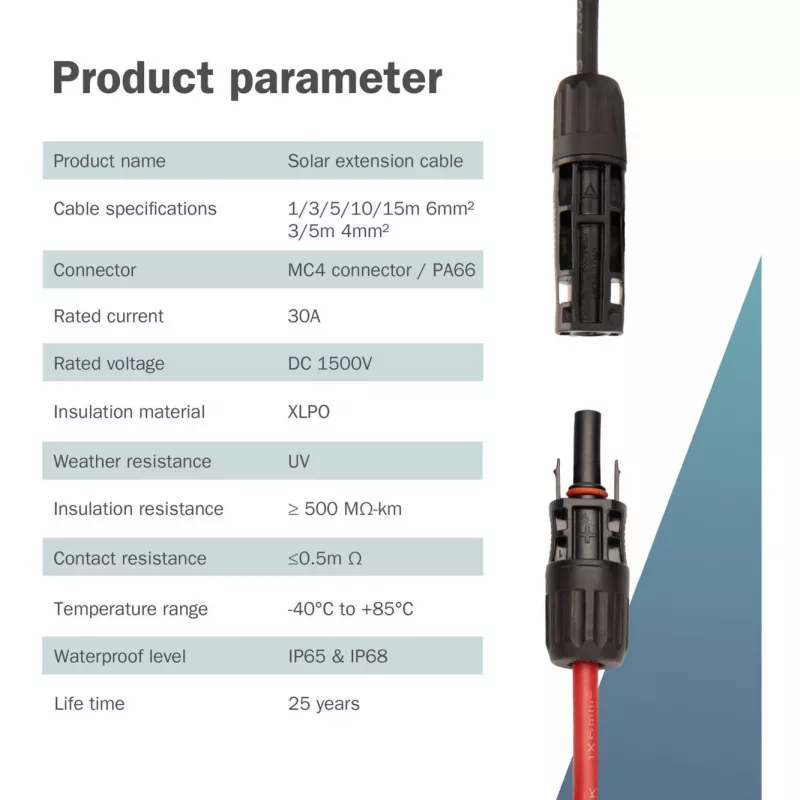

Kluczowe specyfikacje

• Długość: 3 m
• Przekrój przewodnika: 6 mm²
• Tolerancja napięcia: do 1500 V DC / 1000 V AC
• Prąd znamionowy: 30 A
• Materiał przewodnika: miedź cynowana
• Struktura przewodnika: TS 84/0,285 mm
• Średnica przewodnika: 3,0 mm
• Materiał izolacji: XLPO
• Materiał powłoki: XLPO (PA66 dla części złączy)
• Materiał wtyczki: PPE, PA66, bezhalogenowy
• Średnica izolacji: 4,4 mm ±0,1 mm
• Średnica zewnętrzna: 6,1 mm ±0,2 mm
• Zakres temperatur: -40 °C do +85 °C
• Rezystancja styków: ≤ 0,5 Ω
• Rezystancja izolacji: ≥ 500 MΩ·km
• Wytrzymałość dielektryczna: AC 6,5 kV / DC 15 kV (5 minut)
• Test iskrowy: 7 kV
• Normy i certyfikaty: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Kolor: 1 × czarny, 1 × czerwony
• Przyłącza: wtyczka MC4 na gniazdo MC4
• Stopień ochrony: IP65/IP68

Jak używać

Poprowadź kabel między modułami PV, falownikami lub puszkami przyłączeniowymi, zapewniając zachowanie promieni gięcia i nieobciążanie złączy. Podłącz wtyczkę MC4 do odpowiedniego gniazda MC4 w elemencie współpracującym, aż mechanizm blokujący się zatrzaśnie. Przed wykonaniem ostatecznego połączenia sprawdź prawidłową polaryzację (czerwony = dodatni, czarny = ujemny). Przed uruchomieniem systemu wykonaj kontrolę izolacji i ciągłości zgodnie z lokalnymi przepisami elektrycznymi i instrukcjami producenta falownika.

Zalecenia

W przypadku długotrwałych instalacji zewnętrznych zabezpiecz kabel przed naprężeniami mechanicznymi i ekspozycją na promieniowanie UV za pomocą odpowiednich zacisków lub rur osłonowych, unikaj ostrych krawędzi i przestrzegaj lokalnych norm instalacyjnych. Używaj kabla w określonych granicach temperatury i napięcia oraz upewnij się, że złącza są czyste i całkowicie zablokowane przed uruchomieniem.
