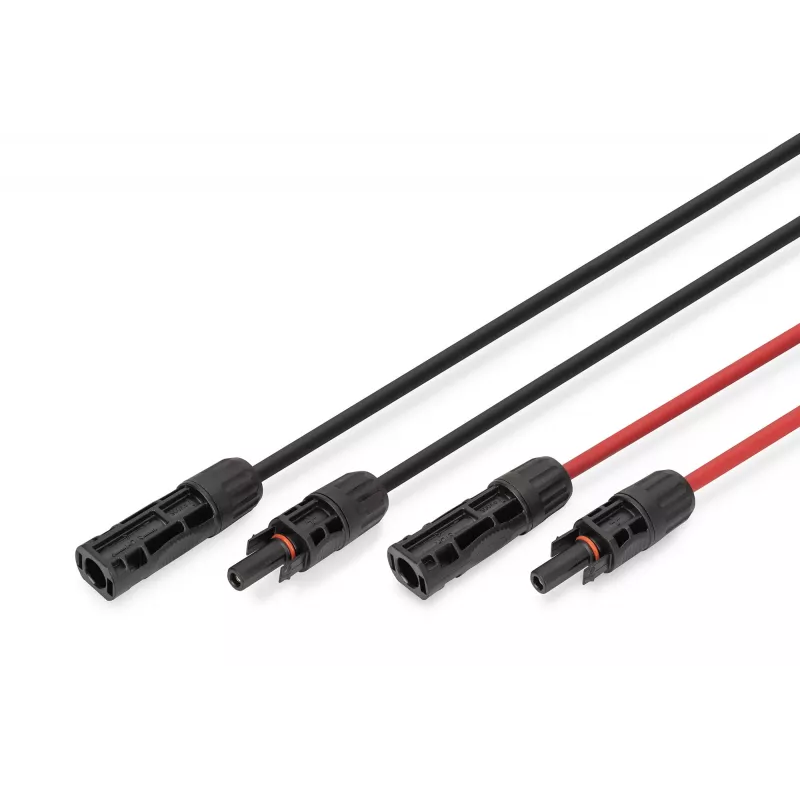

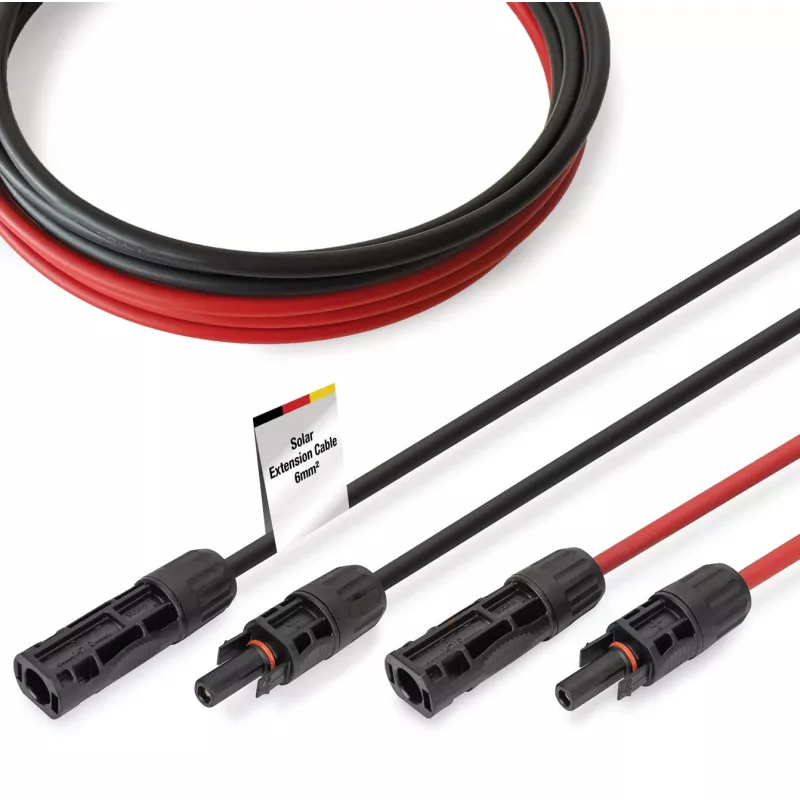

Kabel Digitus DK-SCEC66-0050 6 mm² MC4 5 m Czarny Czerwony

Digitus DK-SCEC66-0050 to gotowy do użycia kabel solarny z fabrycznie zamontowanymi wtykiem i gniazdem MC4, przeznaczony do niezawodnych połączeń DC w systemach fotowoltaicznych. Dzięki przewodnikowi z cynowanej miedzi o przekroju 6 mm² i długości 5 m kabel obsługuje nowoczesne instalacje PV wysokiego napięcia do 1500 V DC. Izolacja XLPO oraz wytrzymała powłoka zapewniają odporność na promieniowanie UV, wilgoć, ozon i naprężenia mechaniczne, a właściwości trudnopalne (UL94 V-0) i niska rezystancja styków gwarantują bezpieczne i wydajne przesyłanie energii.

Zalety

Wysoką przewodność i ochronę przed korozją zapewnia cynowany przewodnik miedziany o przekroju 6 mm². Fabrycznie zamontowane złącza MC4 umożliwiają szybkie i bezpieczne połączenia bez użycia narzędzi. Kabel jest przystosowany do napięć do 1500 V DC i pracuje w temperaturach od -40 °C do +85 °C. Jest trudnopalny zgodnie z UL94 V-0, ma niską rezystancję styków (≤ 0,5 Ω) dla minimalnych strat mocy oraz spełnia międzynarodowe normy, w tym EN 50618, EN 60332-1-2 (Eca) i EN 62852:2015. Elastyczna konstrukcja i odporna na warunki atmosferyczne budowa sprawiają, że nadaje się do stałego użytku na zewnątrz.

Zastosowanie

• Łączenie paneli słonecznych w konfiguracje szeregowe i równoległe
• Łączenie modułów z falownikami i skrzynkami przyłączeniowymi
• Przedłużanie połączeń w domowych i komercyjnych systemach PV

Kluczowe specyfikacje

• Długość: 5 m
• Przekrój przewodnika: 6 mm²
• Tolerancja napięcia: do 1500 V DC / 1000 V AC
• Prąd znamionowy: 30 A
• Materiał przewodnika: miedź cynowana
• Struktura przewodnika: TS 84/0,285 mm
• Średnica przewodnika: 3,0 mm
• Materiał izolacji: XLPO
• Materiał powłoki: XLPO
• Materiał wtyku: PPE, PA66, bezhalogenowy
• Średnica izolacji: 4,4 mm ±0,1 mm
• Średnica zewnętrzna: 6,1 mm ±0,2 mm
• Zakres temperatur: -40 °C do +85 °C
• Rezystancja styków: ≤ 0,5 Ω
• Rezystancja izolacji: ≥ 500 MΩ·km
• Wytrzymałość dielektryczna: AC 6,5 kV / DC 15 kV (5 minut)
• Test iskrowy: 7 kV
• Normy i certyfikaty: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Kolor powłoki: 1x czarny, 1x czerwony
• Złącze 1: wtyk MC4
• Złącze 2: gniazdo MC4
• Stopień ochrony: IP65 / IP68

Jak używać

Zainstaluj kabel, łącząc fabrycznie zamontowane wtyki i gniazda MC4 z odpowiednimi złączami MC4 na modułach fotowoltaicznych, falownikach lub skrzynkach przyłączeniowych. Upewnij się, że złącza są w pełni wsunięte i zablokowane; przed włączeniem napięcia sprawdź polaryzację (czarny = minus, czerwony = plus). Poprowadź kabel, unikając ostrych krawędzi i ciasnych zagięć, przestrzegaj określonego minimalnego promienia gięcia i zabezpiecz kabel przed naprężeniami mechanicznymi. Podczas integracji kabla z systemem PV postępuj zgodnie z lokalnymi przepisami elektrycznymi oraz instrukcją instalacji producenta falownika lub modułu.

Zalecenia

Aby zapewnić długotrwałą pracę na zewnątrz, poprowadź kabel w miejscu chronionym przed nadmiernym zużyciem mechanicznym i ogranicz ekspozycję na skoncentrowane środki chemiczne. Okresowo sprawdzaj złącza pod kątem korozji lub uszkodzeń i wymień kabel, jeśli izolacja lub złącza są uszkodzone. Używaj wyłącznie kompatybilnych komponentów MC4 i przestrzegaj limitów napięcia/prądu systemu (1500 V DC, 30 A).
