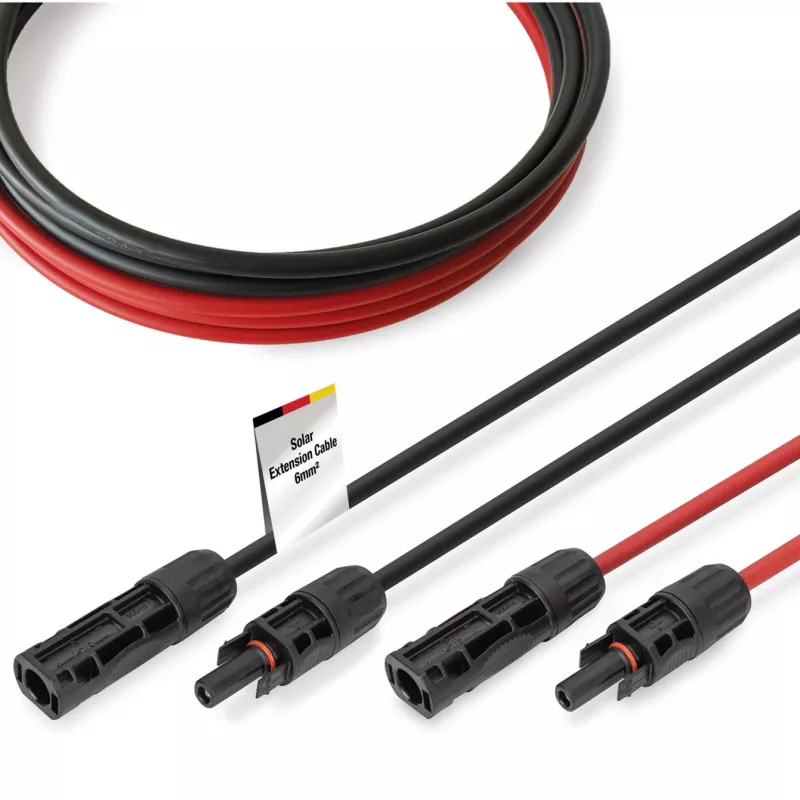

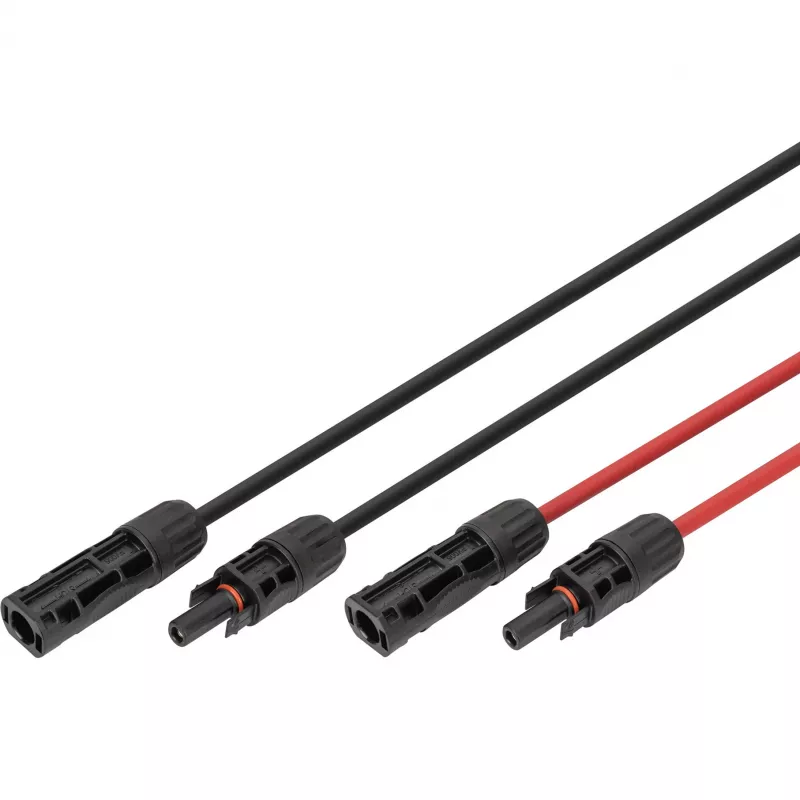

Kabel Digitus DK-SCEC66-0100 6 mm² MC4 10 m Czarny Czerwony

Kabel DIGITUS DK-SCEC66-0100 to gotowy do użycia 10-metrowy przedłużacz solarny z fabrycznie zamontowaną wtyczką i gniazdem MC4. Zaprojektowany do systemów fotowoltaicznych, ma cynowany przewodnik miedziany 6 mm² zapewniający niezawodne przesyłanie prądu i ochronę przed korozją, izolację XLPO oraz solidną osłonę odpowiednią do stałego użytku na zewnątrz. Kabel obsługuje instalacje PV wysokiego napięcia z tolerancją napięcia do 1500 V DC i pracuje w temperaturach od -40 °C do +85 °C.

Zalety

Ten solarny kabel przedłużeniowy łączy niski opór stykowy (≤ 0,5 Ω) i cynowane przewodniki miedziane, aby zminimalizować straty mocy i zapewnić długotrwałe przewodnictwo. Fabrycznie zamontowane złącza MC4 umożliwiają bezproblemowe, szybkie połączenie na miejscu. Izolacja XLPO oraz wzmocnione PA66, bezwłóknowe materiały wtyczki zapewniają odporność na promieniowanie UV, wilgoć i ozon, a także wytrzymałość mechaniczną. Osłona jest trudnopalna zgodnie z UL94 V-0, a produkt spełnia normy CE i EN 50618, EN 60332-1-2 (Eca) oraz EN 62852:2015, dzięki czemu nadaje się do międzynarodowych zastosowań fotowoltaicznych.

Nadaje się do

• Łączenia modułów solarnych w ciągi
• Łączenia modułów z falownikami lub skrzynkami rozdzielczymi
• Instalacji PV DIY oraz profesjonalnych na dachu lub na gruncie
• Przedłużania i napraw istniejącego okablowania DC w systemach PV

Kluczowe specyfikacje

• Długość: 10 m
• Przekrój przewodnika: 6 mm²
• Tolerancja napięcia: do 1500 V DC / 1000 V AC
• Prąd znamionowy: 30 A
• Materiał przewodnika: miedź cynowana
• Budowa przewodnika: TS 84/0,285 mm
• Średnica przewodnika: 3,0 mm
• Materiał izolacji: XLPO
• Materiał osłony: XLPO
• Materiały wtyczki: PPE, PA66, bezhalogenowe
• Średnica izolacji: 4,4 mm ±0,1 mm
• Średnica zewnętrzna: 6,1 mm ±0,2 mm
• Zakres temperatur: -40 °C do +85 °C
• Opór stykowy: ≤ 0,5 Ω
• Rezystancja izolacji: ≥ 500 MΩ·km
• Odporność dielektryczna: AC 6,5 kV / DC 15 kV (5 minut)
• Test iskrowy: 7 kV
• Normy i certyfikaty: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Kolor: 1 × czarny, 1 × czerwony
• Złącza: wtyczka MC4 (męska) i gniazdo MC4 (żeńskie)

Sposób użycia

Poprowadź kabel najkrótszą praktyczną ścieżką między komponentami, unikając ostrych krawędzi i źródeł ciepła. Podłącz wtyczkę MC4 do modułu lub kabla z odpowiednim gniazdem MC4, dbając o prawidłową polaryzację (czerwony = plus, czarny = minus). Fabrycznie zamontowane złącza umożliwiają połączenie bez narzędzi; upewnij się, że styki MC4 są bezpiecznie zatrzaśnięte. Po instalacji zamocuj kabel odpowiednimi uchwytami lub opaskami i sprawdź połączenia oraz rezystancję izolacji przed włączeniem systemu.

Zalecenia

Dla bezpiecznego działania używaj tego kabla tylko w obwodach fotowoltaicznych prądu stałego w określonych granicach parametrów (30 A, ≤ 1500 V DC). Zachowaj prawidłową polaryzację, unikaj nadmiernego zginania przekraczającego zalecane promienie i regularnie sprawdzaj wizualnie, czy nie ma uszkodzeń, starzenia UV lub zużycia. Przestrzegaj lokalnych przepisów elektrycznych oraz instrukcji montażu producenta falownika lub modułów.
