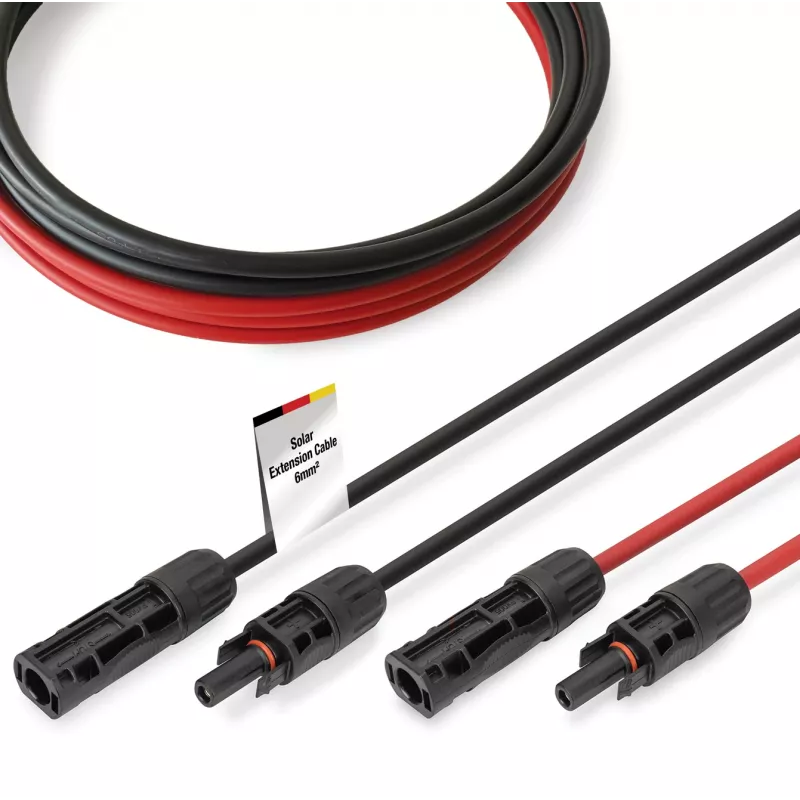

Kabel Digitus DK-SCEC66-0150 6 mm² 15 m MC4 czarny czerwony

Kabel DIGITUS DK-SCEC66-0150 to gotowy do użycia przedłużacz solarny ze wstępnie zamontowaną wtyczką i gniazdem MC4, przeznaczony do instalacji fotowoltaicznych wewnątrz i na zewnątrz. Dzięki przekrojowi żyły 6 mm², długości 15 m i napięciu znamionowemu DC do 1500 V, kabel wspiera wysokonapięciowe systemy PV, oferując jednocześnie odporne na korozję cynowane żyły miedziane oraz izolację XLPO z wytrzymałą osłoną zewnętrzną PA66.

Zalety

Kabel zapewnia wysoką przewodność i ochronę przed korozją dzięki cynowanym żyłom miedzianym oraz gwarantuje niską rezystancję styku (≤ 0,5 Ω), co minimalizuje straty mocy. Nadaje się do ciągłego użytku na zewnątrz dzięki odporności na UV, wilgoć i ozon, a elastyczna konstrukcja ułatwia prowadzenie nawet przy małych promieniach gięcia. Wstępnie zamontowane złącza MC4 umożliwiają szybkie połączenie bez użycia narzędzi. Osłona i izolacja są trudnopalne (UL94 V-0), a produkt jest zgodny z normami CE i odpowiednimi standardami EN, co umożliwia międzynarodowe zastosowanie.

Odpowiedni do

• Łączenia modułów solarnych z inwerterami lub skrzynkami łączeniowymi
• Przedłużania stringów PV w instalacjach mieszkaniowych i komercyjnych
• Projektów solarnych DIY i profesjonalnych instalacji systemów PV
• Zastosowań fotowoltaicznych na dachach i na zewnątrz

Kluczowe specyfikacje

• Długość: 15 m
• Przekrój żyły: 6 mm²
• Tolerancja napięcia: do 1500 V DC / 1000 V AC
• Prąd znamionowy: 30 A
• Materiał żyły: miedź cynowana
• Struktura żyły: 84 splotki × 0,285 mm
• Średnica żyły: 3,0 mm
• Materiał izolacji: XLPO
• Materiał osłony: PA66 / XLPO
• Materiał wtyczki: PPE, PA66, bezhalogenowy
• Średnica izolacji: 4,4 mm ±0,1 mm
• Średnica zewnętrzna: 6,1 mm ±0,2 mm
• Zakres temperatur: -40 °C do +85 °C
• Rezystancja styku: ≤ 0,5 Ω
• Rezystancja izolacji: ≥ 500 MΩ·km
• Wytrzymałość dielektryczna: AC 6,5 kV / DC 15 kV (5 minut)
• Test iskrowy: 7 kV
• Normy i certyfikaty: CE, EN 50618, EN 60332-1-2 (Eca), EN 62852:2015, UL94 V-0
• Kolor: 1× czarny, 1× czerwony

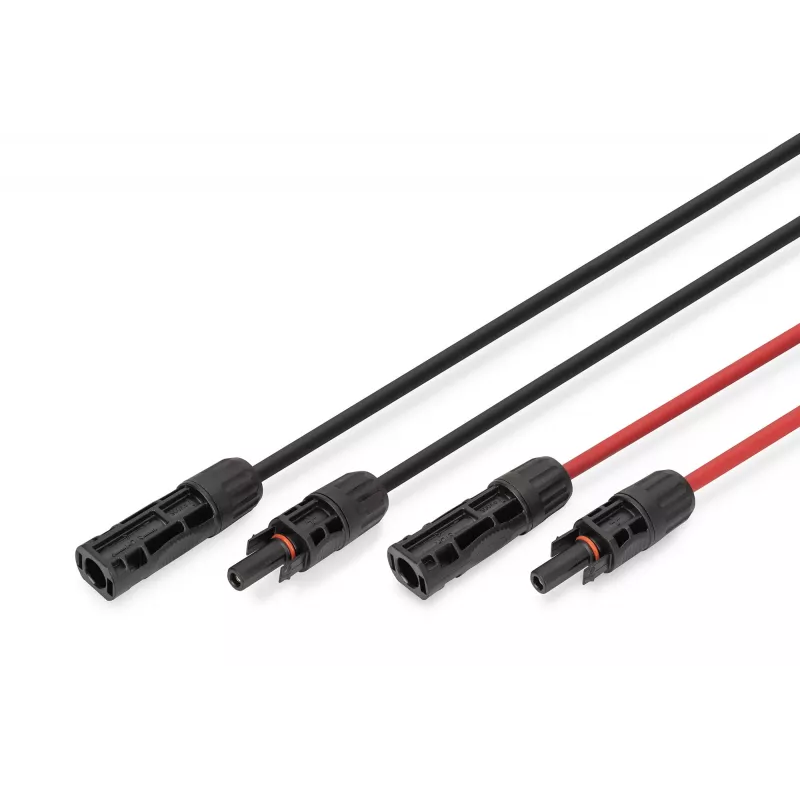

• Złącza: wtyczka MC4 (męska) i gniazdo MC4 (żeńskie)
• Stopień ochrony: IP65 / IP68

Sposób użycia

Poprowadź wstępnie zmontowany kabel między modułami solarnymi, skrzynkami łączeniowymi lub inwerterami, upewniając się co do poprawnej biegunowości (czerwony = plus, czarny = minus). Zamocuj kabel wzdłuż trasy, aby uniknąć naprężeń mechanicznych i zachować minimalny promień gięcia. Połącz wtyczkę i gniazdo MC4, wyrównując je i wciskając aż do kliknięcia; sprawdź, czy połączenie jest zablokowane. Postępuj zgodnie z lokalnymi przepisami elektrycznymi i wyłącz obwody PV przed wykonaniem lub rozłączeniem połączeń.

Zalecenia

W celu zapewnienia długotrwałej wydajności okresowo sprawdzaj połączenia pod kątem korozji lub uszkodzeń, unikaj ostrych zagięć przekraczających minimalny promień gięcia kabla i stosuj odpowiednie zaciski lub opaski kablowe w celu odciążenia mechanicznego. Upewnij się, że instalacja jest zgodna z obowiązującymi normami i wytycznymi producenta inwertera.
