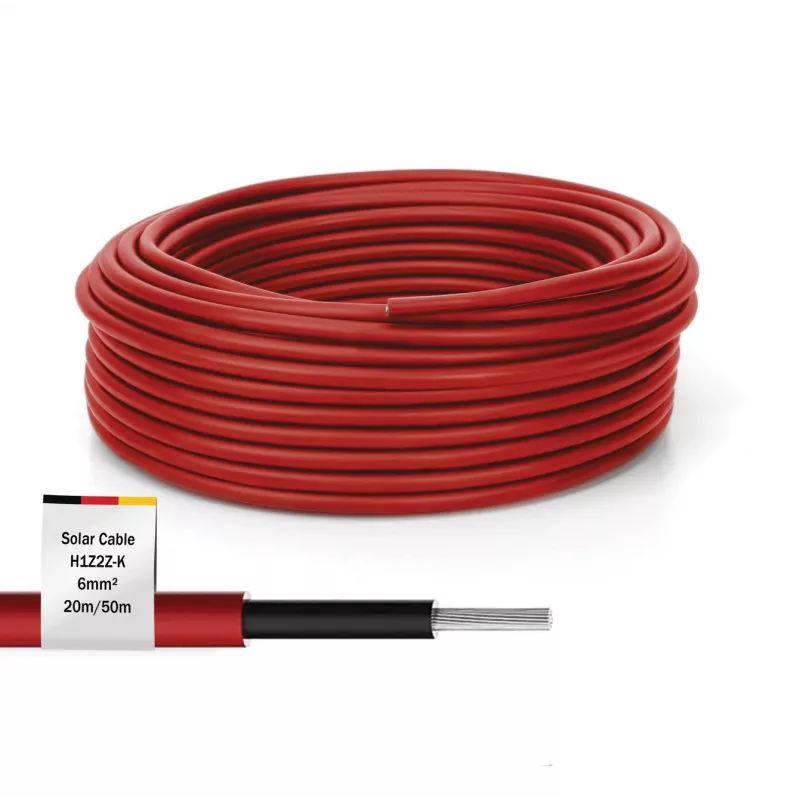

Kabel Digitus DK-SCIC6R-0500 50m 6mm² czerwony kabel PV 1500V DC

Digitus DK-SCIC6R-0500 to czerwony kabel PV o długości 50 m i przekroju 6 mm², przeznaczony do instalacji fotowoltaicznych prądu stałego do 1500 V (i prądu przemiennego do 1 kV). Posiada przewód z miedzi cynowanej oraz izolację i powłokę XLPO zapewniające odporność na UV, ozon, wilgoć i naprężenia mechaniczne. Kabel jest elastyczny, odporny na warunki atmosferyczne i przystosowany do pracy w szerokim zakresie temperatur, co czyni go odpowiednim do długotrwałych połączeń zewnętrznych i wewnętrznych w systemach solarnych między modułami, falownikami i innymi elementami PV.

Zalety

Kabel łączy przewody z miedzi cynowanej dla lepszej przewodności i ochrony przed korozją z elastyczną konstrukcją przewodu ułatwiającą układanie i instalację. Izolacja i zewnętrzna powłoka XLPO zapewniają wysoką odporność na UV, warunki atmosferyczne, ciepło i ozon, spełniając jednocześnie wymagania trudnopalności zgodnie z normą EN 50618:2014. Niska rezystancja przewodu i wysoka rezystancja izolacji zmniejszają straty mocy i zwiększają bezpieczeństwo eksploatacji. Produkt został zaprojektowany z myślą o trwałości i długiej żywotności w profesjonalnych i prywatnych instalacjach PV.

Zastosowanie

• Łączenie modułów solarnych
• Połączenia między modułami a falownikami
• Stałe zewnętrzne linie kablowe PV
• Profesjonalne i samodzielne instalacje systemów solarnych

Kluczowe specyfikacje

• Długość: 50 m
• Przekrój przewodu: 6 mm²
• Typ przewodu: miedź cynowana, linka giętka (TS 84/0,285 mm)
• Średnica przewodu: 3,0 mm
• Izolacja: XLPO, średnica 4,4 mm ±0,1 mm
• Średnica zewnętrzna: 6,1 mm ±0,2 mm
• Napięcie znamionowe: DC 1500 V / AC 1 kV
• Rezystancja przewodu: ≤ 3,39 Ω/km (przy 20°C)
• Rezystancja izolacji: ≥ 500 MΩ·km (przy 20°C)
• Wytrzymałość dielektryczna: AC 6,5 kV / DC 15 kV (5 minut)
• Test iskrowy: 7 kV
• Temperatura pracy: od -40°C do +90°C
• Trudnopalność: EN 50618:2014
• Kolor: czerwony

Jak używać

Należy dobrać odpowiednie długości kabla i poprowadzić Digitus DK-SCIC6R-0500 między modułami solarnymi, puszkami przyłączeniowymi modułów i falownikami zgodnie z lokalnymi przepisami elektrycznymi i projektem systemu. Zdjąć izolację i zakończyć przewód z miedzi cynowanej kompatybilnymi złączami lub końcówkami przeznaczonymi do PV. Zapewnić prawidłową polaryzację i bezpieczne mocowanie, aby uniknąć uszkodzeń mechanicznych; zachować odpowiednie promienie gięcia i używać zacisków lub opasek kablowych odpowiednich do instalacji zewnętrznych narażonych na UV. Po instalacji i przed podaniem pełnego napięcia systemu sprawdzić ciągłość i rezystancję izolacji.

Zalecenia

W przypadku długotrwałego użytkowania na zewnątrz unikać długotrwałego kontaktu z chemikaliami lub rozpuszczalnikami i mocować kabel za pomocą elementów odpornych na UV. Przestrzegać normy EN 50618 i lokalnych przepisów dotyczących instalacji PV oraz przeprowadzać regularne przeglądy pod kątem przetarć czy korozji złączy. Używać kabla w określonych zakresach temperatury i napięcia, aby zapewnić bezpieczeństwo i długą żywotność.
