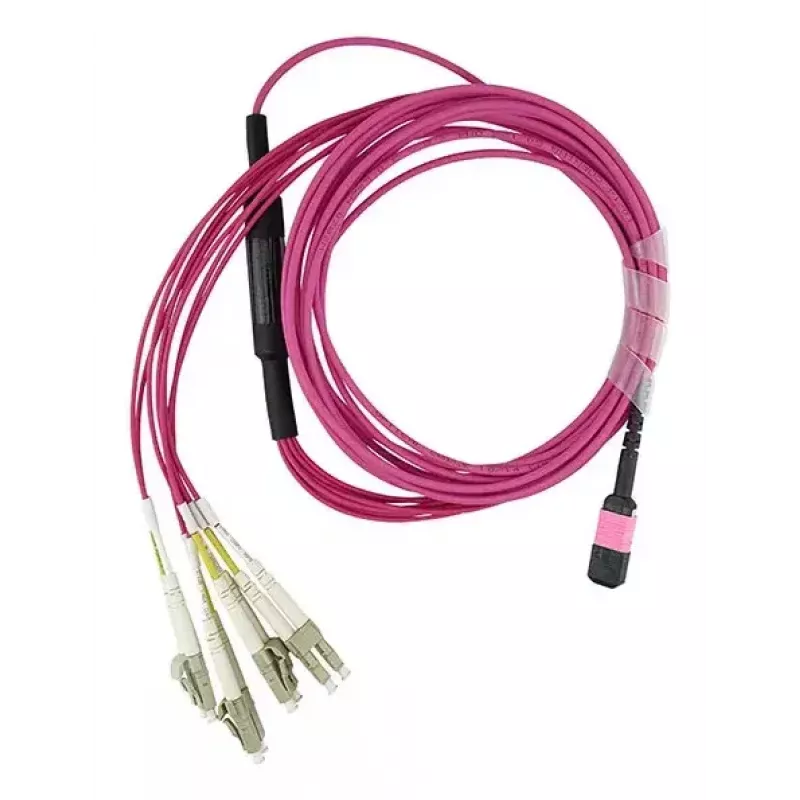

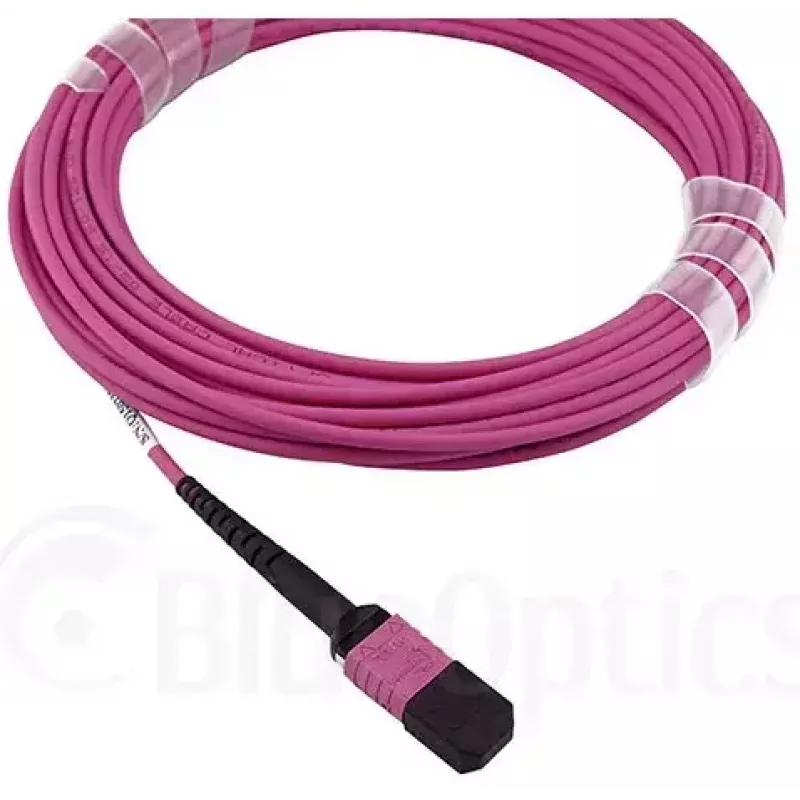

Kabel InfiniBand/światłowodowy BlueOptics 3HE13896AA-3-BO 3 m MPO 4x LC

Kabel InfiniBand/światłowodowy BlueOptics 3 m z zakończeniami MPO do 4x LC został zaprojektowany do środowisk sieciowych o wysokiej gęstości i przepustowości. Wykonany ze światłowodu wielomodowego OM4, to 3-metrowe połączenie obsługuje zwiększoną przepustowość i niskie tłumienie, zapewniając niezawodną transmisję danych w centrach danych, serwerowniach i klastrach obliczeniowych o wysokiej wydajności. Kabel łączy złącze wieloświatłowodowe MPO na jednym końcu z czterema złączami LC na drugim końcu, co upraszcza połączenia optyki równoległej i zmniejsza złożoność okablowania.

Zalety

Ten kabel światłowodowy OM4 oferuje zwiększoną przepustowość modalną i niższą tłumienność w porównaniu do światłowodów wielomodowych niższej klasy, umożliwiając wyższe szybkości transmisji danych i większy zasięg w łączach równoległych krótkiego zasięgu. Podział MPO na 4x LC eliminuje potrzebę stosowania dodatkowych zestawów rozgałęźnych, oszczędzając miejsce w szafach i ułatwiając zarządzanie kablami. Fabrycznie zakończone złącza zapewniają stałą wydajność optyczną i redukują błędy zakończeń polowych.

Zastosowanie

• Łącza optyki równoległej i klastry InfiniBand wymagające rozgałęzienia MPO na LC
• Panele krosowe o dużej gęstości i połączenia między przełącznikami w centrach danych
• Środowiska obliczeniowe o wysokiej wydajności (HPC) i sieci pamięci masowych
• Połączenia wielomodowe na krótkich i średnich dystansach w pomieszczeniach sprzętowych

Specyfikacja techniczna

• Typ światłowodu: światłowód wielomodowy OM4
• Długość: 3 m

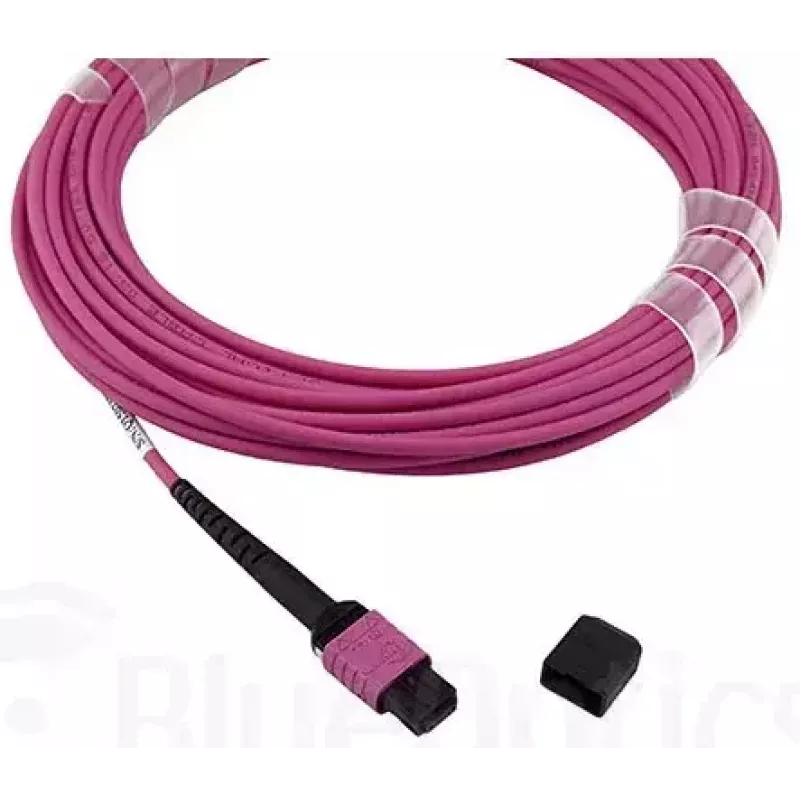

• Złącze A: złącze wieloświatłowodowe MPO

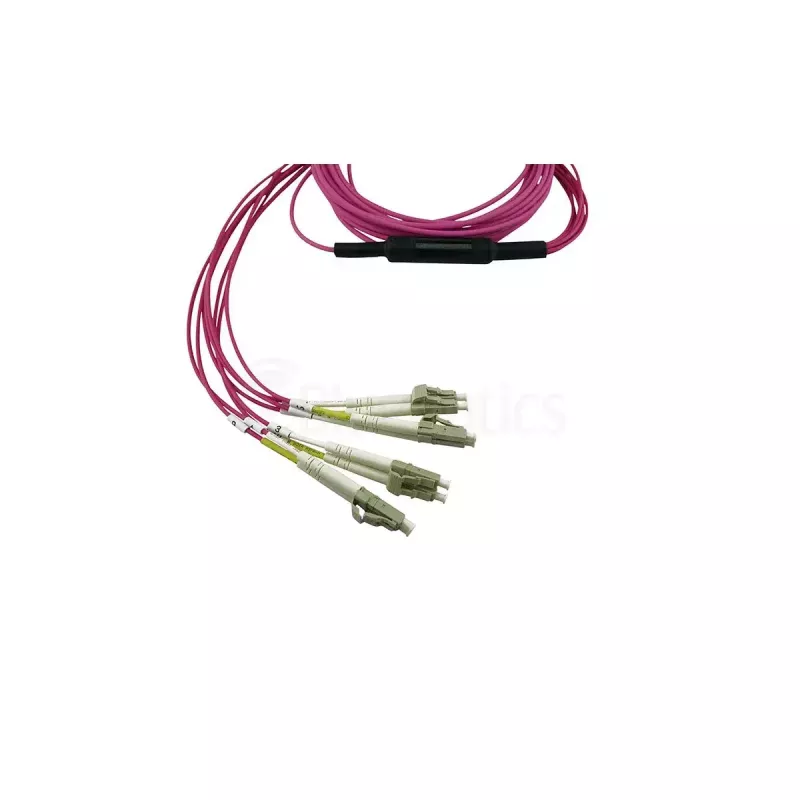

• Złącze B: 4 × złącza duplex LC (rozgałęzienie)
• Zastosowanie: sieci InfiniBand i światłowodowe wielomodowe
• Konstrukcja: fabrycznie zakończony zestaw rozgałęźny

Sposób użycia

Poprowadź kabel przez istniejące ścieżki zarządzania kablami i unikaj ostrych zagięć, aby zachować minimalny promień gięcia określony przez producenta światłowodu. Podłącz końcówkę MPO do portu MPO w nadajniku-odbiorniku lub panelu krosowym, a złącza LC do odpowiednich portów LC w urządzeniach docelowych lub panelach krosowych, upewniając się, że mapowanie kanałów dla łączy równoległych jest prawidłowe. Przed połączeniem sprawdź powierzchnie czołowe złączy i stosuj zaślepki przeciwkurzowe, gdy złącza nie są używane, aby zapobiec zanieczyszczeniu.

Zalecenia

Aby uzyskać optymalną wydajność, po instalacji przeprowadź testy end-to-end w celu zweryfikowania strat i ciągłości. Używaj narzędzi czyszczących kompatybilnych z MPO i postępuj zgodnie ze standardowymi procedurami obsługi światłowodów wielomodowych. Stosuj okablowanie OM4 w zastosowaniach wymagających zwiększonej przepustowości modalnej i niższego tłumienia, a także zaplanuj trasowanie kabli, aby zminimalizować naprężenia i zachować stałą polaryzację kanałów.
