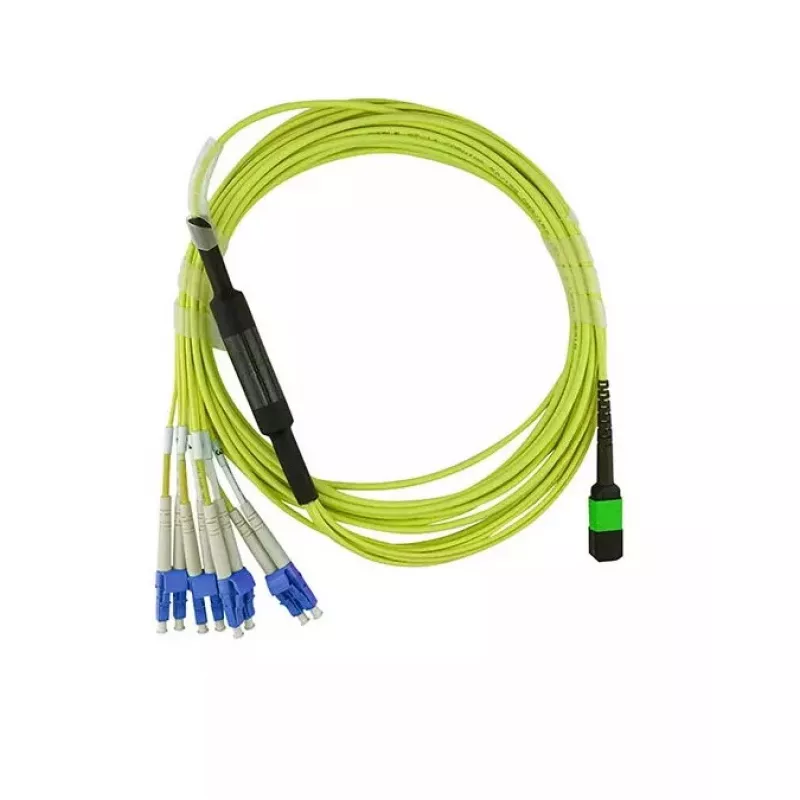

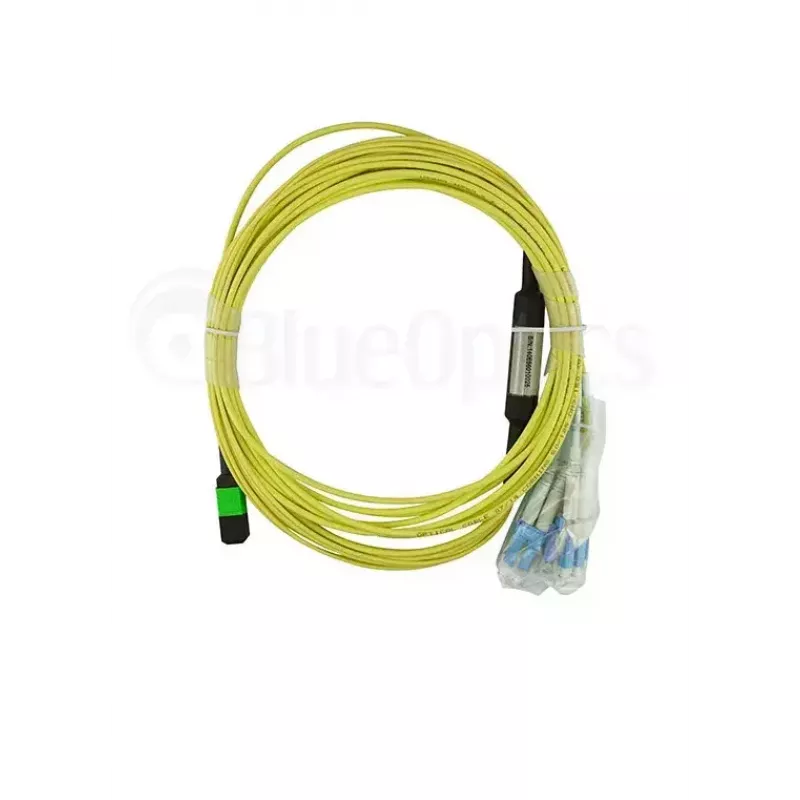

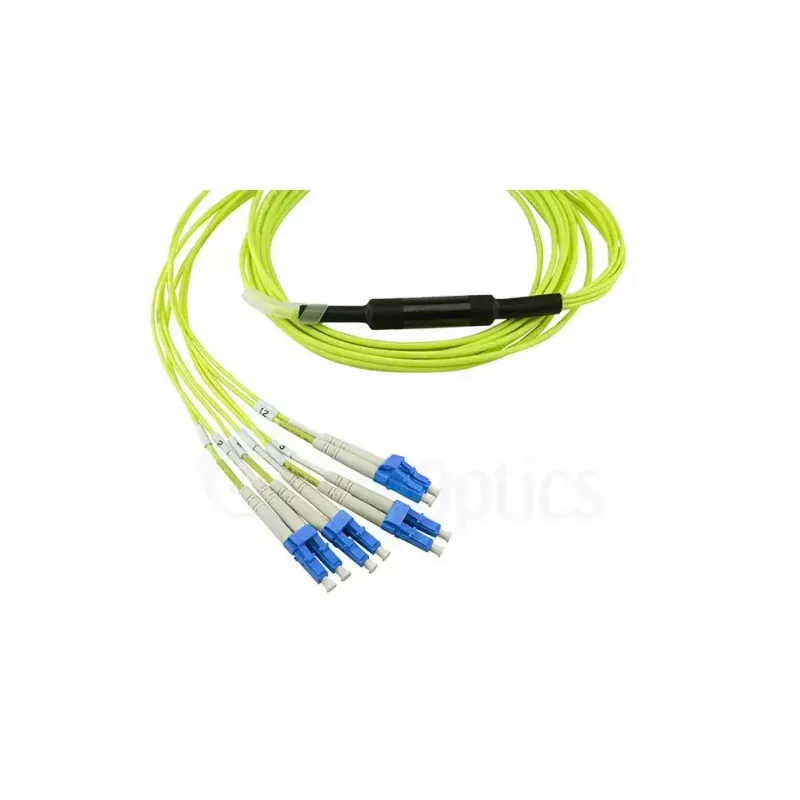

Kabel InfiniBand/światłowodowy BlueOptics 3HE13897AA-1-BO 1 m MPO 4x LC LC/APC

BlueOptics 3HE13897AA-1-BO to kabel InfiniBand/światłowodowy o długości 1 m ze złączem MPO na jednym końcu i 4 złączami LC na drugim. Wykorzystuje światłowód jednomodowy G.657.A1 o średnicy rdzenia 9 µm i obsługuje transmisję w trybie pełnego dupleksu, dzięki czemu nadaje się do środowisk o dużej gęstości w szafach rack oraz połączeń między urządzeniami optycznymi. Kabel został zaprojektowany do stabilnego przesyłu danych z wysoką prędkością w serwerowniach, centrach danych i szafach telekomunikacyjnych, gdzie wymagane są niskie tłumienie i niezawodna integralność sygnału.

Zalety

Ten zespół światłowodowy zapewnia kompaktową łączność MPO-LC, która redukuje plątaninę kabli w panelach krosowych i jednostkach o dużej gęstości. Typ światłowodu G.657.A1 oferuje lepszą wydajność przy zginaniu w porównaniu ze standardowymi światłowodami jednomodowymi, pomagając utrzymać jakość sygnału w ciasnych trasach kablowych. Praca w trybie pełnego dupleksu i znormalizowane zakończenia LC/APC zapewniają zgodność z powszechnie stosowanymi transceiverami i portami optycznymi wykorzystywanymi w aplikacjach InfiniBand i telekomunikacyjnych.

Zastosowanie

• Łączenie przełączników InfiniBand z węzłami obliczeniowymi o wysokiej wydajności
• Połączenia paneli krosowych z transceiverami w centrach danych
• Ramki dystrybucyjne optyczne o dużej gęstości i sprzęt montowany w szafach rack
• Połączenia magistralowe krótkiego zasięgu między urządzeniami optycznymi w obrębie szafy lub między sąsiednimi szafami

Kluczowe specyfikacje

• Długość kabla: 1 m
• Złącze A: wielowłóknowe złącze MPO
• Złącze B: 4× LC z polerowaniem APC
• Typ światłowodu: jednomodowy G.657.A1
• Średnica rdzenia: 9 µm (jednomodowy)
• Transmisja: pełny dupleks
• Typowe zastosowanie: sieci InfiniBand i światłowodowe

Sposób użycia

Podłącz złącze MPO do odpowiedniego portu MPO w kasecie lub panelu transceivera i poprowadź 4 złącza LC do docelowych portów LC w transceiverach lub panelach krosowych. Zachowaj poprawną polaryzację i orientację podczas podłączania złączy MPO i LC/APC. Stosuj odpowiednie zarządzanie kablami, aby uniknąć nadmiernego zginania; chociaż światłowód G.657.A1 toleruje ciaśniejsze zgięcia, delikatne prowadzenie zapewni długoterminową wydajność. Po instalacji zweryfikuj połączenia za pomocą miernika mocy optycznej lub diagnostyki transceivera.

Zalecenia

Chwytaj złącza za obudowy i trzymaj nasadki ochronne do momentu ostatecznego połączenia, aby zapobiec zanieczyszczeniu. Czyść powierzchnie czołowe LC/APC i tulejki MPO za pomocą zatwierdzonych narzędzi do czyszczenia światłowodów przed połączeniem. Podczas instalacji utrzymuj promienie zgięcia powyżej zalecanych przez producenta limitów i zabezpiecz kabel, aby zapobiec naprężeniom złączy.
