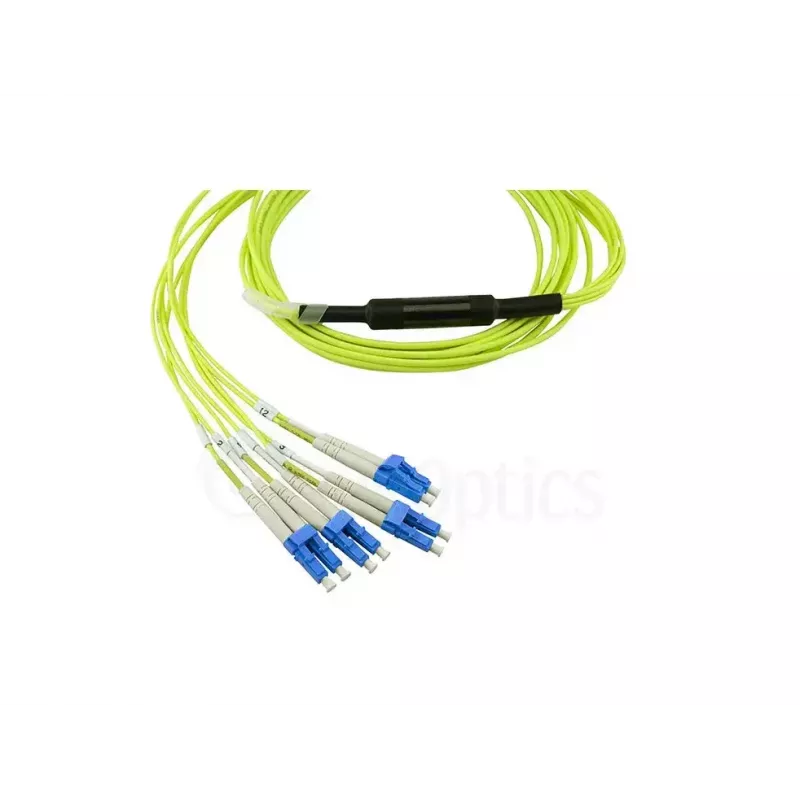

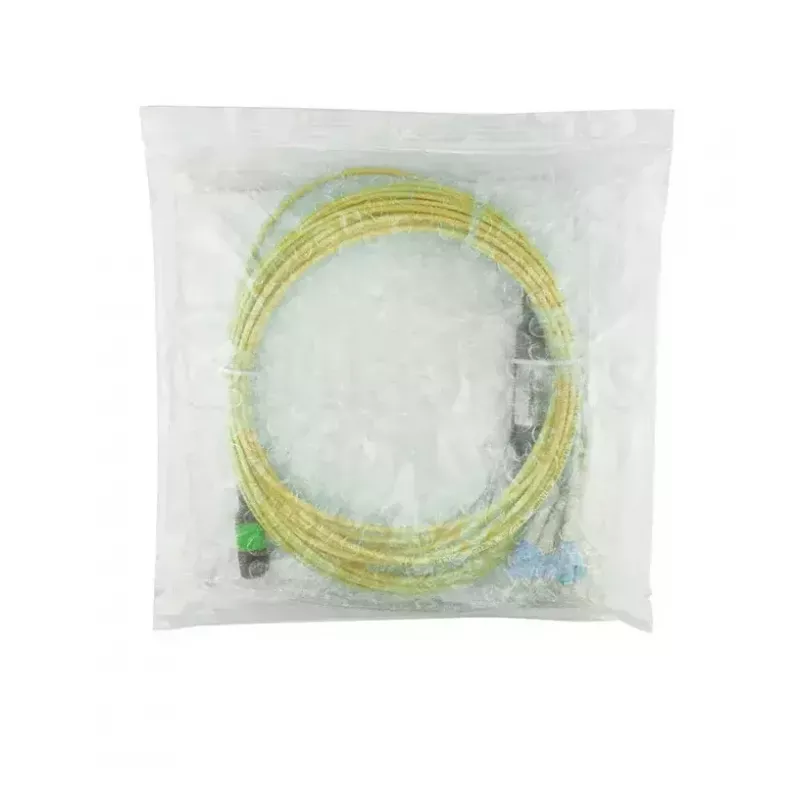

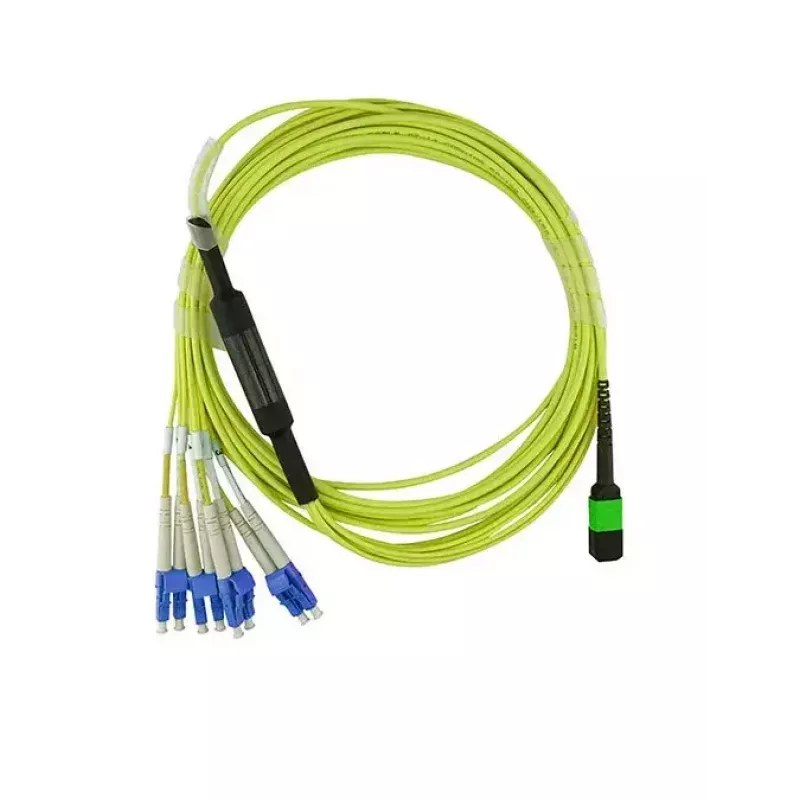

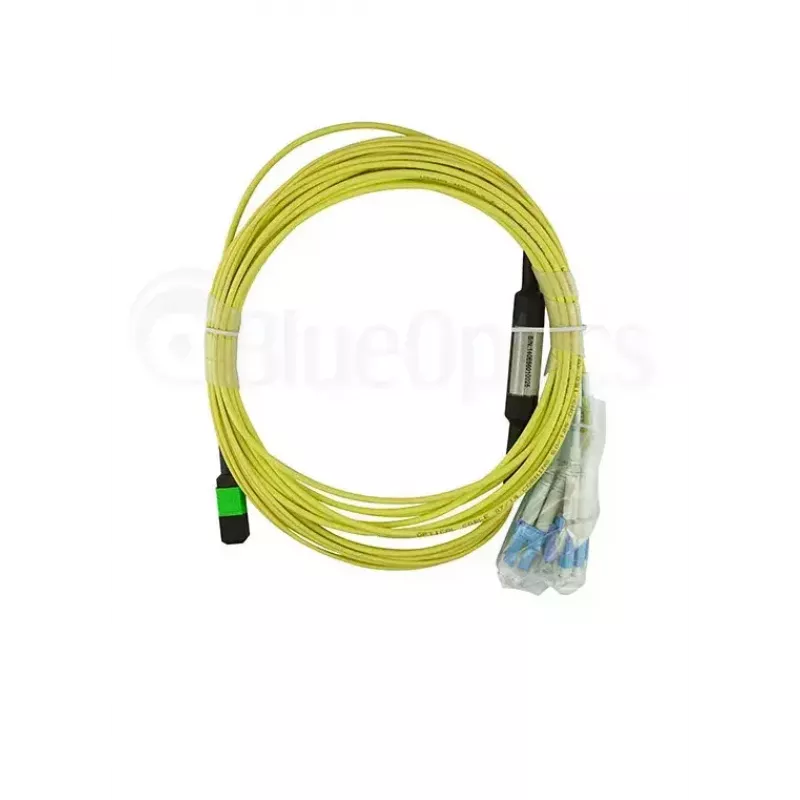

Kabel InfiniBand/światłowodowy BlueOptics 3HE13897AA-3-BO 3m MPO 4x LC LC/APC

Kabel InfiniBand/światłowodowy BlueOptics 3HE13897AA-3-BO to kabel o długości 3 metrów, przeznaczony do środowisk sieciowych o wysokiej gęstości. Łączy złącze MPO z czterema złączami LC (LC/APC), zapewniając wielokanałowe, pełnodupleksowe łącza optyczne. Kabel wykorzystuje światłowód jednomodowy G.657.A1 o średnicy rdzenia 9 µm, odpowiedni do niezawodnych połączeń na krótkie i średnie odległości w centrach danych i szafach sieciowych.

Zalety

Kabel ten obsługuje szybką transmisję danych przy zmniejszonej tłumienności wtrąceniowej dzięki zakończeniom LC z polerowaniem APC i łączności wielowłóknowej MPO. Jednomodowy światłowód typu G.657.A1 poprawia odporność na zginanie podczas instalacji w ciasnych lub prowadzonych trasach, a długość 3 m zapewnia elastyczność między panelami krosowymi, przełącznikami i portami serwerów. Połączenie MPO z 4x LC umożliwia efektywne rozdzielanie łączy wielokanałowych na standardowe interfejsy LC.

Zastosowanie

• Połączenia InfiniBand i w środowiskach obliczeniowych o wysokiej przepustowości
• Krosowanie w centrach danych między magistralami MPO a portami LC
• Agregacja wielokanałowych łączy optycznych do wielu transceiverów
• Połączenia światłowodowe na krótkie i średnie odległości w szafach serwerowych i szafach sieciowych

Kluczowe specyfikacje

• Długość kabla: 3 m
• Typ światłowodu: jednomodowy G.657.A1
• Średnica rdzenia: 9 µm

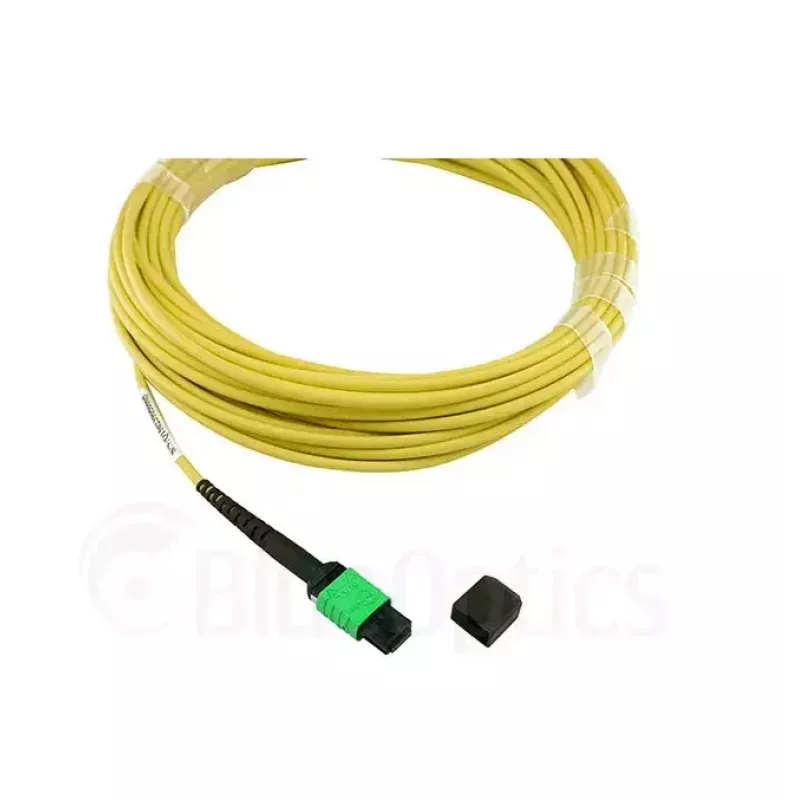

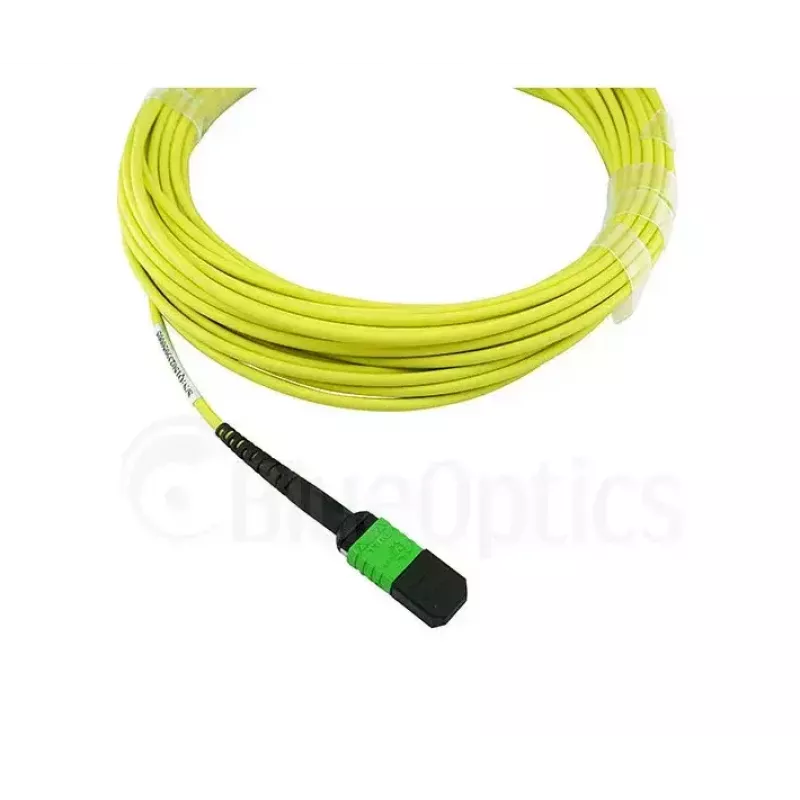

• Złącze A: złącze wielowłóknowe MPO
• Złącze B: 4 × złącza LC/APC
• Tryb transmisji: pełny dupleks

Sposób użycia

Poprowadź kabel między modułem magistrali lub transceivera wyposażonym w MPO a urządzeniem docelowym lub panelem rozdzielczym z portami LC/APC. Przed włożeniem upewnij się, że czoła złączy są czyste, używając odpowiednich narzędzi do czyszczenia światłowodów, aby uniknąć zwiększonej tłumienności wtrąceniowej. Ostrożnie wyrównaj złącze MPO z tuleją MPO i zatrzaśnij; włóż każde złącze LC/APC do odpowiedniego portu, aż zatrzask się zablokuje. Przetestuj łącze za pomocą kwalifikowanego testera optycznego lub sprzętu hosta, aby zweryfikować poziomy sygnału i ciągłość.

Zalecenia

Unikaj ciasnych zagięć i nadmiernego naprężenia; zachowaj minimalny promień gięcia odpowiedni dla światłowodu G.657.A1. Stosuj zaślepki przeciwpyłowe, gdy złącza nie są połączone, i przechowuj kabel zwinięty bez załamań. Aby uzyskać najlepszą wydajność optyczną, przed wdrożeniem i po każdym ponownym podłączeniu wykonaj inspekcję i czyszczenie złączy.
