Kabel InfiniBand/światłowodowy BlueOptics 49Y7886-BL 1 m QSFP 4xSFP+

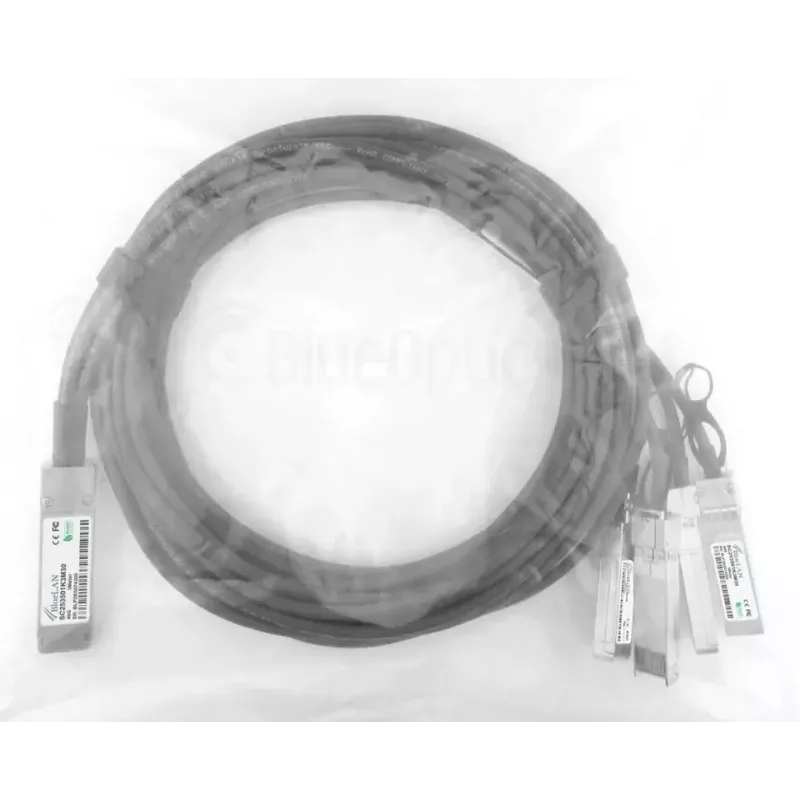

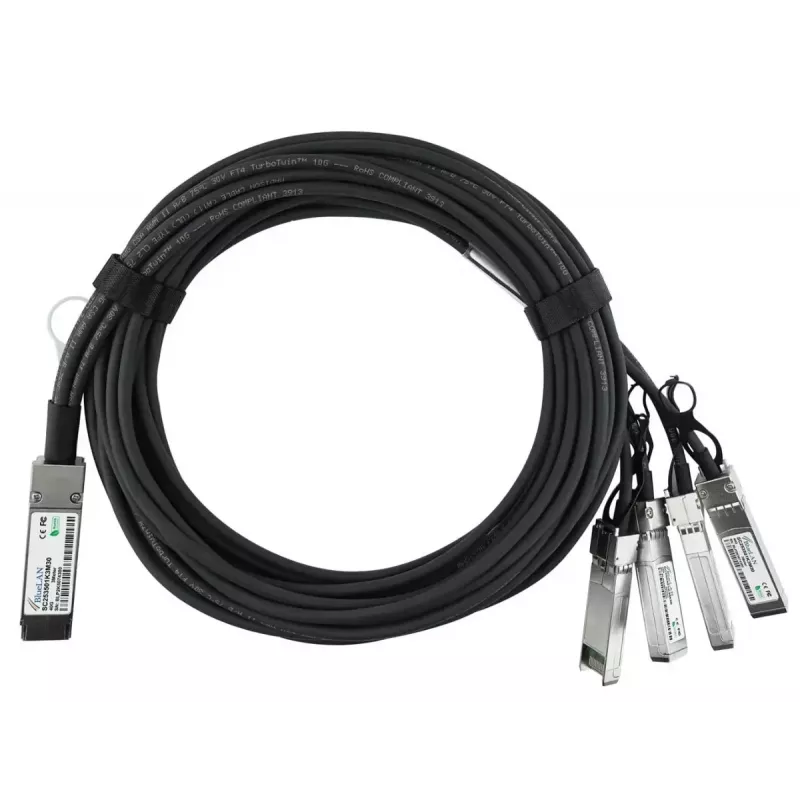

BlueOptics 49Y7886-BL to kabel do bezpośredniego połączenia InfiniBand/światłowodowego o długości 1 m ze złączem QSFP na jednym końcu i czterema złączami SFP+ na drugim. Zaprojektowany do łączy krótkiego zasięgu o dużej szybkości w szafach i między sąsiednimi szafami, kabel ten obsługuje transmisję elektryczną 40GBase-CR4 i 4×10GBase-CR i jest kompatybilny z platformami sprzętowymi i transceiverami akceptującymi połączenia DAC QSFP-do-4×SFP+. Kabel jest typu pasywnego, miedzianego twinax z przewodami 30 AWG i jest zgodny z wytycznymi MSA dotyczącymi formatu i mapowania sygnałów.

Zalety

Ten kabel QSFP-do-4×SFP+ o długości 1 m zapewnia kompaktowe połączenie o niskich opóźnieniach dla połączeń międzysystemowych na krótkie odległości w centrach danych. Jako pasywny kabel do bezpośredniego połączenia nie wymaga dodatkowego zasilania ani aktywnej elektroniki do standardowej pracy z prędkością 10G na linię, co zmniejsza zużycie energii i wydzielanie ciepła. Konstrukcja jest zgodna ze specyfikacjami MSA i wykorzystuje wysokiej jakości komponenty, aby zapewnić niezawodną integralność sygnału i stałą wydajność w środowiskach Ethernet, FCoE i InfiniBand do 40 Gbit/s na określonym dystansie.

Zastosowanie

• Połączenia o wysokiej gęstości między przełącznikami w szafach
• Połączenia krótkiego zasięgu serwer-przełącznik i pamięć masowa-przełącznik
• Porty agregacyjne wymagające QSFP do wielu linii SFP+
• Środowiska wykorzystujące interfejsy elektryczne 40GBase-CR4 lub 4×10GBase-CR

Kluczowe specyfikacje

• Długość kabla: 1 metr

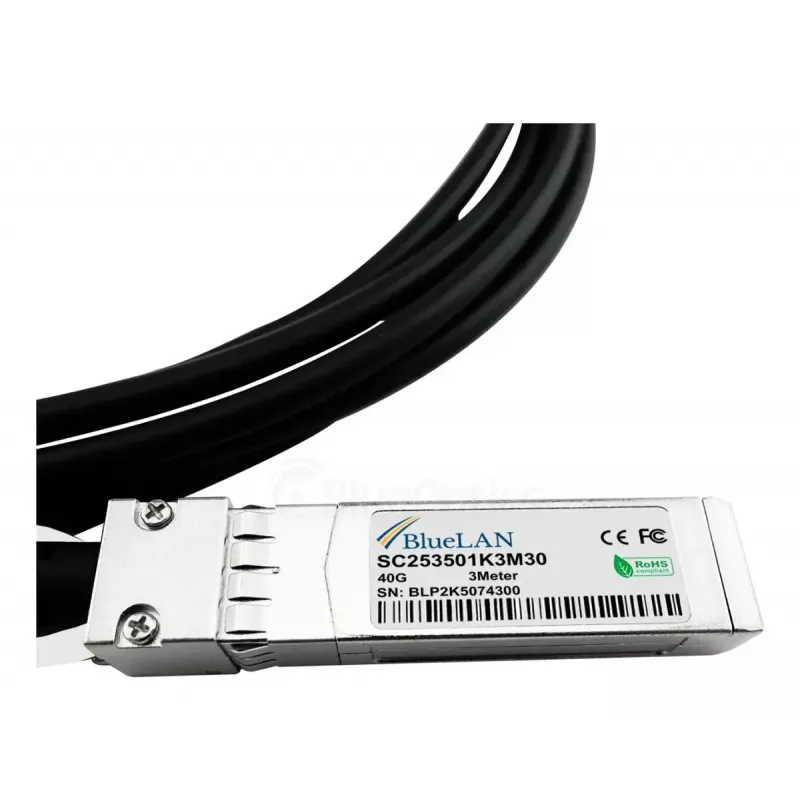

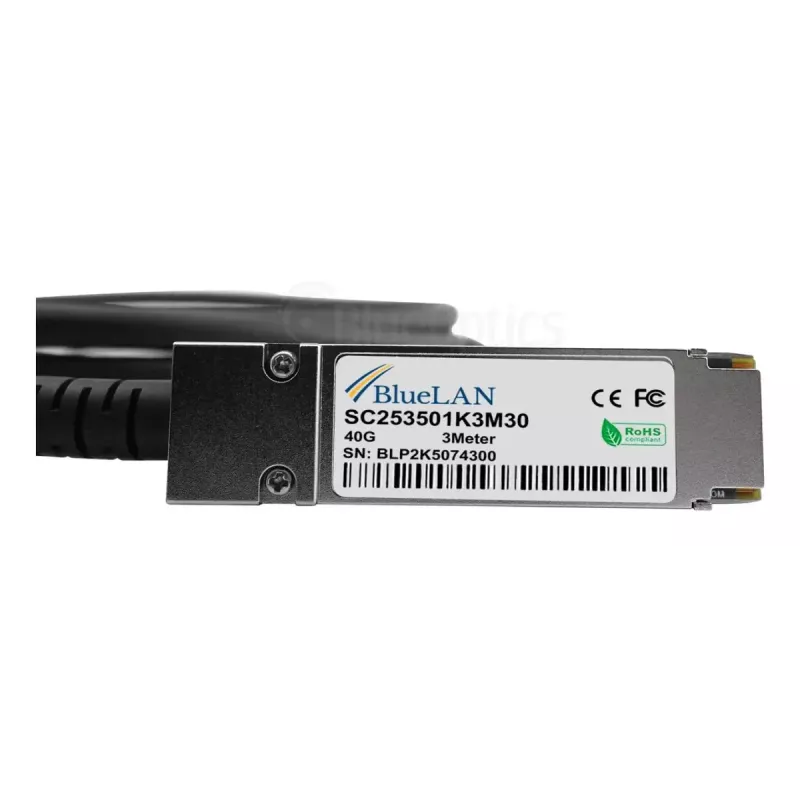

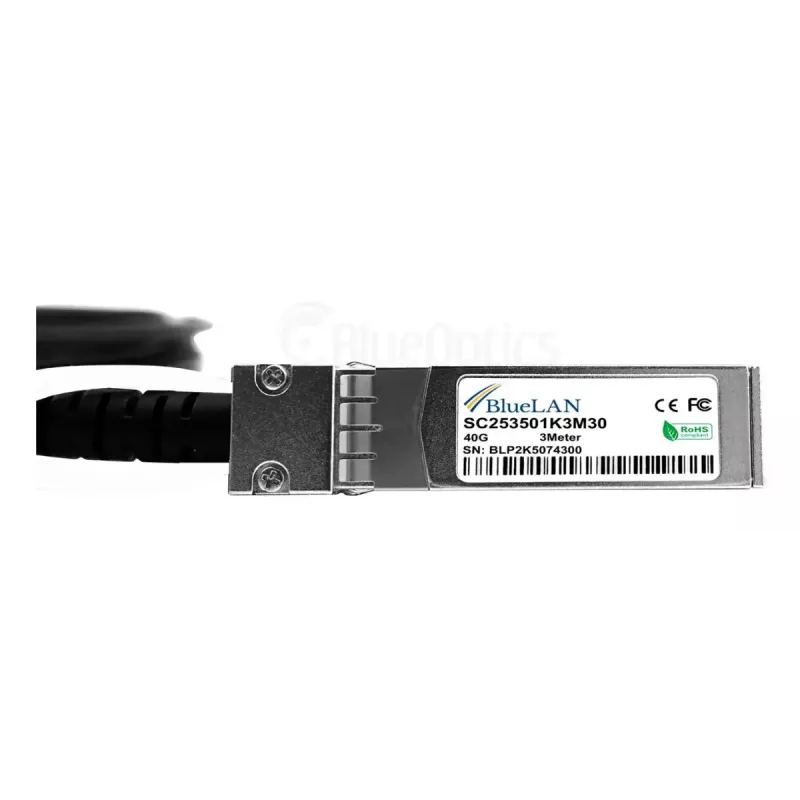

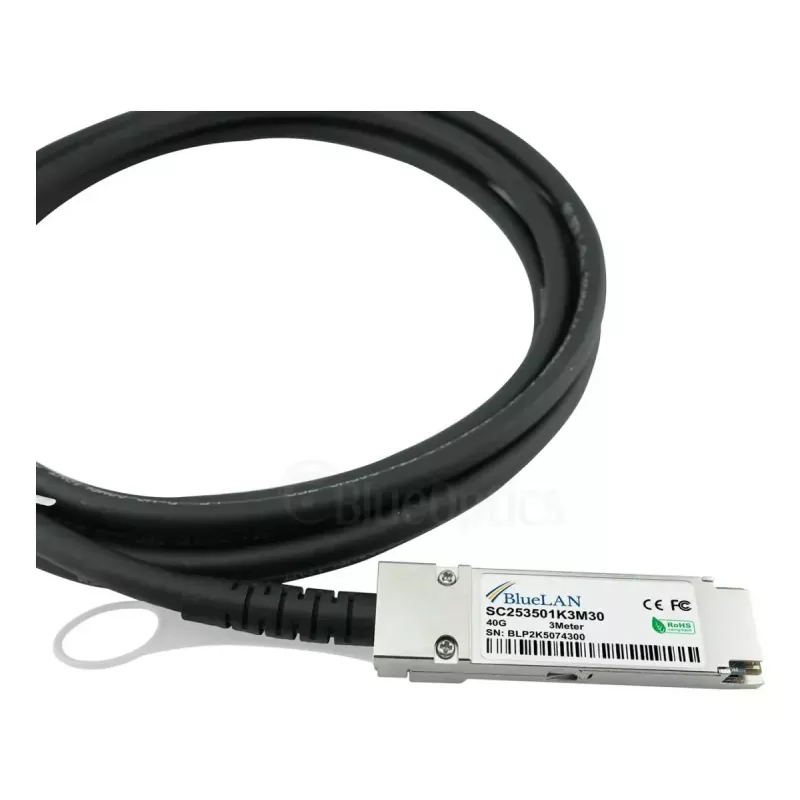

• Typy złączy: QSFP (jeden koniec) do 4×SFP+ (drugi koniec)
• Typ transmisji: pasywny miedziany kabel do bezpośredniego połączenia twinax
• Obsługiwane protokoły: 40GBase-CR4, 4×10GBase-CR, Ethernet, FCoE, InfiniBand
• Przekrój przewodu: 30 AWG
• Mapowanie pinów QSFP i SFP+ zgodne z MSA
• Typowy przypadek użycia: łącza krótkiego zasięgu, w szafie i między sąsiednimi szafami

Jak używać

Zainstaluj kabel, wkładając złącze QSFP do kompatybilnego portu QSFP, a cztery złącza SFP+ do odpowiednich portów SFP+ urządzeń docelowych. Upewnij się, że oba końce są w pełni osadzone i że podłączone urządzenia obsługują pasywną pracę DAC QSFP-do-4×SFP+ oraz zamierzony protokół (na przykład 40GBase-CR4 lub 4×10GBase-CR). Do pracy pasywnej nie jest wymagane zewnętrzne zasilanie ani moduły transceivera. Po podłączeniu sprawdź stan łącza i prędkość za pomocą interfejsów zarządzania podłączonych urządzeń.

Zalecenia

Używaj tego kabla do krótkich, stałych połączeń wewnątrz szaf lub między sąsiednimi szafami; unikaj prowadzenia go w długich korytkach kablowych lub na duże odległości, gdzie tłumienie i wymagania dotyczące integralności sygnału przekraczają jego parametry. Przed wdrożeniem potwierdź kompatybilność sprzętową z dokumentacją dostawcy urządzenia i po instalacji przeprowadź test łącza.
