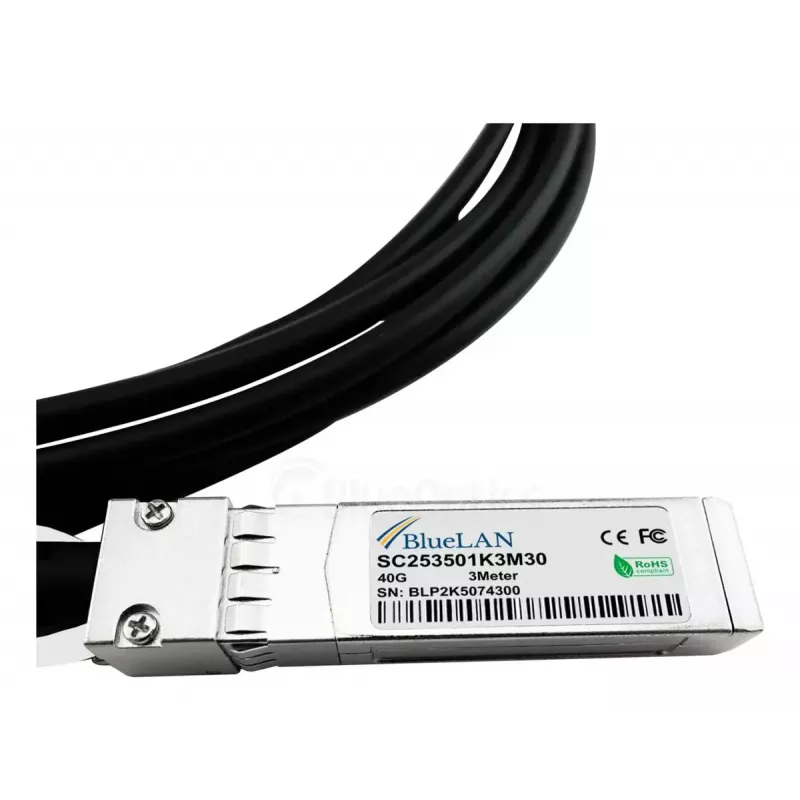

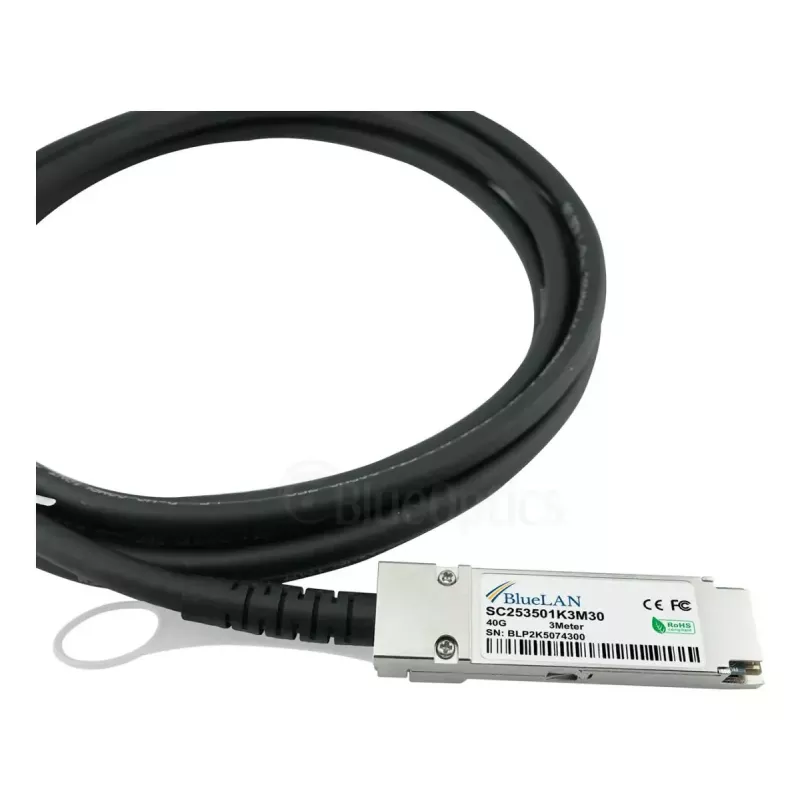

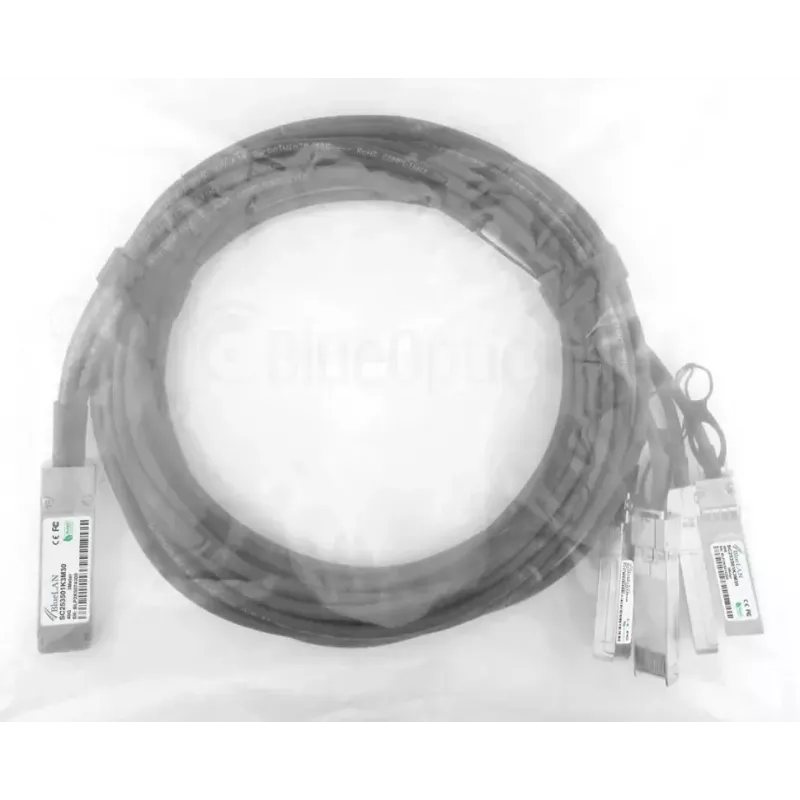

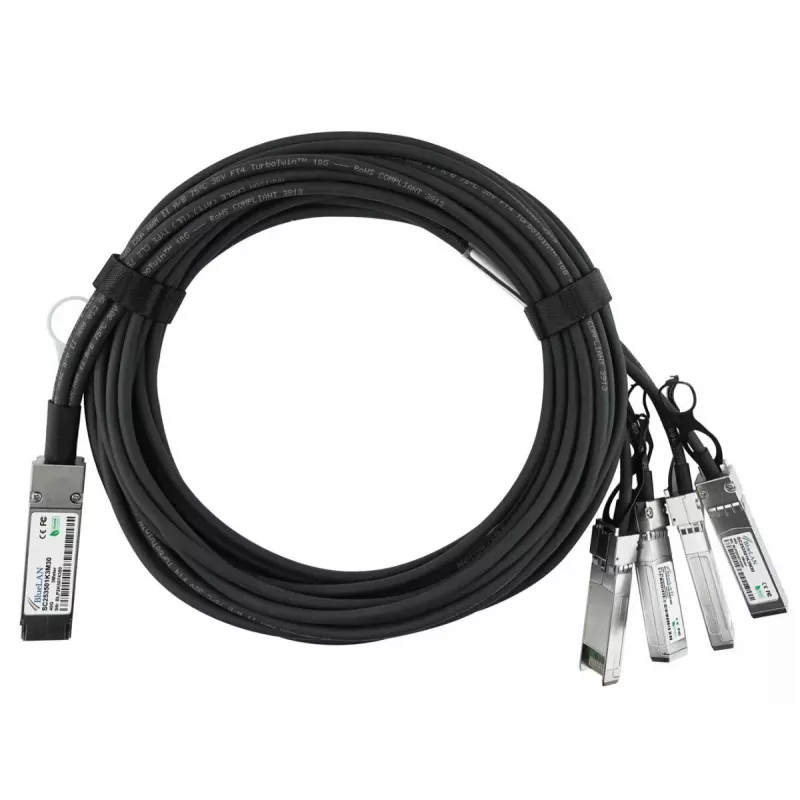

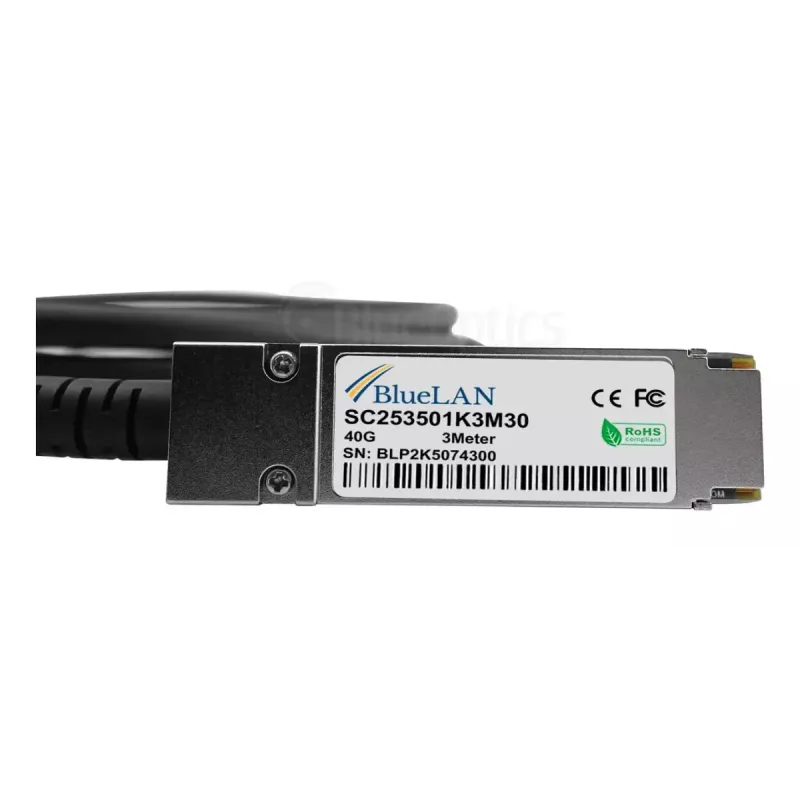

Kabel InfiniBand/światłowodowy BlueOptics AT-QSFP-4SFP10G-3CU-BL 3 m Męski/Męski

BlueOptics AT-QSFP-4SFP10G-3CU-BL to 3-metrowy kabel InfiniBand/światłowodowy do połączeń bezpośrednich ze złączem QSFP na jednym końcu i czterema interfejsami SFP+ na drugim, zaprojektowany do szybkich połączeń między szafami rack i sąsiednimi szafami. Wykorzystuje pasywną konstrukcję miedzianą twinax odpowiednią do zastosowań 40GBase-CR4 / 4x10GBase-CR na krótkie odległości i jest zgodny z MSA, co zapewnia interoperacyjność ze sprzętem obsługującym rozdzielenie QSFP na 4xSFP+. Kabel jest przeznaczony do użytku w przełącznikach centrów danych, routerach i systemach pamięci masowej, gdzie wymagane są niezawodne łącza o niskim opóźnieniu i wysokiej przepustowości.

Zalety

Ten 3-metrowy kabel QSFP na 4xSFP+ zapewnia zagregowaną przepustowość do 40 Gbit/s przy użyciu pasywnej konstrukcji miedzianej twinax, co skutkuje niskim zużyciem energii i minimalnym opóźnieniem w porównaniu z aktywnymi lub optycznymi alternatywami dla tych samych połączeń krótkiego zasięgu. Zgodność z MSA gwarantuje mechaniczną i elektryczną interoperacyjność z kompatybilnym sprzętem sieciowym. Kabel wykorzystuje komponenty klasy przemysłowej i procesy produkcyjne ukierunkowane na długi okres eksploatacji i niezawodną wydajność w środowiskach centrów danych.

Zastosowanie

• Połączenia rozdzielające QSFP na SFP+ między przełącznikami a urządzeniami top-of-rack
• Połączenia o dużej gęstości w szafach rack i między sąsiednimi szafami do 3 m
• Połączenia 40G Ethernet, FCoE i InfiniBand krótkiego zasięgu, gdy obsługiwany jest pasywny DAC
• Zwiększanie gęstości portów w obudowach sieciowych, serwerowych i pamięci masowej

Kluczowe specyfikacje

• Długość kabla: 3 m
• Typ złącza: QSFP (jeden koniec) na 4 × SFP+ (drugi koniec)
• Topologia: pasywna miedź twinax (kabel rozdzielający DAC)
• Obsługiwane prędkości transmisji danych: do 40 Gbit/s łącznie (4 × 10 Gbit/s na kanał)
• Przekrój przewodu: 30 AWG
• Zgodność ze standardami: MSA (kabel rozdzielający QSFP DAC), odpowiedni do 40GBase-CR4 / 4x10GBase-CR
• Typowe zastosowania: łącza Ethernet, FCoE, Fibre Channel i InfiniBand krótkiego zasięgu

Sposób użycia

Zainstaluj kabel, wkładając złącze QSFP do portu QSFP urządzenia źródłowego, a cztery wtyki SFP+ do portów urządzenia docelowego, upewniając się, że są prawidłowo zorientowane i pewnie osadzone. Używaj tego pasywnego DAC tylko do połączeń na krótkie odległości (do 3 m) i sprawdź, czy oba urządzenia wyraźnie obsługują pasywne kable rozdzielające QSFP na 4×SFP+. Po fizycznej instalacji potwierdź negocjację łącza i konfigurację portów na obu urządzeniach; w razie potrzeby dostosuj ustawienia przełącznika lub hosta, aby włączyć tryby podziału łącza 40G/10G.

Zalecenia

Dla niezawodnej pracy unikaj ostrych zagięć i nadmiernego naprężenia kabla, zachowaj luz, aby zapobiec naprężeniom złączy, i poprowadź kabel z dala od źródeł zakłóceń elektromagnetycznych. Przed wdrożeniem sprawdź kompatybilność sprzętu i wymagania dotyczące oprogramowania układowego oraz przetestuj każde łącze w środowisku docelowym. Jeśli potrzebne są większe odległości lub izolacja optyczna, wybierz odpowiedni aktywny DAC lub transceivery optyczne i kable światłowodowe zamiast pasywnego rozwiązania twinax.
